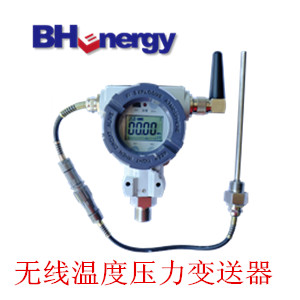

本一体化温度压力变送器属于无线监控系统的配套产品，适用于生产、储运工艺过程的压力和温度监测。采用微功耗无线通讯模式，不需要接线，安装更为快捷、安全、方便，另有配套的无线转接设备，可将诸多无线压力和温度信号转换为MODBUS标准信号通过以太网或串口传输，能够方便的接入测控系统，有着广泛的应用层面。
一、产品特点
管道压力、温度一体化无线测试，典型应用于油田井口压力、温度监测；
防爆设计：隔爆铝壳，电路板系统本质安全；
防护等级：IP67，全密封防水设计；
Zigbee通讯，可用手抄器对其配置、测试；
LCD显示：-40～70℃宽温度工作范围，可显示压力数据、温度数据、电池电压、无线信道等多种信息；
LED指示：复位指示、配置模式指示、入网指示、数据采集指示；
安装方向可调：通过活接或转接头接入现场管道阀门，可调节方向。
38Ah高能量锂亚电池，超长工作寿命。
高增益天线，无线传输距离达 200m 以上。
定制护线套，防止线缆接头断裂。
二、技术指标
1、 被测介质：液体、气体
2、 压力量程：0～70 MPa可订制
3、 压力测量精度：0.5级
4、 过载压力： 150% F.S
5、 温度量程：-50～250℃ 可订制
6、 温度测量精度：0.5级
7、 上报周期：1分～12小时 可设定
8、 小数位数：0～3位 可设定
9、 信号传输：Zigbee无线
10、 发射功率：≤40mW
11、 通讯距离： ≥200m
12、 工作电源：3.6V锂电池
13、 防爆等级：Exib ⅡB T4 Gb
14、 外壳防护：IP67
15、 过程接口：按客户订制
16、 工作环境温度：-40℃～70℃
17、 工作环境湿度：≤97% RH
18、 产品重量： 2000g（净重）
三、外型结构如图
四、显示说明
无线一体化温度压力变送器显示面板如图：
显示面板各部分说明如下：
代号 说明 代号 说明
1 超限报警指示灯，压力或温度超限时闪烁 8 Zigbee信号指示
2 调试接口 9 Zigbee信号强度指示
3 清零按钮，压力零值漂移时按下2秒清除漂移 10 Zigbee信道指示
4 标定按钮1 11 压力或温度值
5 标定按钮2 12 压力或温度值单位
6 电池电量指示 13 压力满度指示
7 电池电压指示 14 组号与编号
五、安装方法
1、确定工艺要求的测量范围与要安装的变送器量程一致。
2、工艺安装的接头螺纹规格必须与变送器配套。
3、管道上安装压力变送器，先将管道上的准备安装压力变送器的阀门（针型阀或闸阀）关闭，然后有2种安装方式：（1）.将变送器直接旋入阀门的上端口；（2）将活接或转接头旋入阀门的上端口，再将变送器旋入活接或转接头的上端口，此种安装方式以增加活接或转接头来调节方向。安装完毕，开启针型阀阀门确认无渗漏现象，即安装合格。
4、管道上安装温度传感器（1）管道上预置温度传感器插入装置，如焊接盲管套等；（2）盲管套内注入导热油或导热硅脂，约2/5管的容积；（3）温度传感器探头插入盲管套，以扳手旋紧。
5、将温度传感器与压力变送器的电缆防水接插头、接插座连接好，即可进行压力、温度测试。
六、参数设置
1、使用手抄器设置仪表参数
1) 在手抄器上选择“初始化”，在弹出的对话框中输入要设置的无线信道、网络、组号、编号，按“设置”按钮保存。
2) 将磁铁放置在变送器的磁感应区停留6秒钟，变送器复位并从手抄器上获取参数。
3) 听到手抄器“嘀”的响一声，表示变送器参数已经设置成功。
2、使用按键设置仪表参数
1) 按下Zero按钮，仪表进入参数设置模式，显示【01】
2) 按下W2按钮，进入通信地址设置状态，修改的数字闪烁，此时按W1按钮可以修改，十六进制从0-F循环递增。选定指定数字后，按W2按钮切换到下一位号，最高位设置完成后，按W2自动退出地址设置，进入到下一参数设置项【02】
3) 按W1按钮可以切换参数设置项。修改完成后要使参数生效，必须按W1按钮，切换到【99】设置项，按W2按钮进入设置，将它的值设置为1111，设置完后按W2按钮确认，仪表自动重启，新的参数被保存。
4) 如果不进入【99】设置项，前面修改的参数将不会生效，按键超时后自动退出设置状态。
5) 参数列表说明
标识 说明
【01】 使能指定目标zigbee地址，默认0
【02】 目标zigbee地址，【01】使能后有效
【03】 常规数据等待回复时间
【04】 Zigbee信道，根据井名算出的信道再减去11
【05】 Zigbee网络ID
【06】 仪表Zigbee地址，默认0fffe，由协调器分配
【07】 组号和编号
【08】 最大休眠时间
【99】 保存参数，设置成1111有效
注：设置值均为十六进制HEX码
七、常见故障处理
仪表不能正常工作时，用户可参考下表进行简单的检修，若故障不能排除，请与生产厂家联系。
现象 原因分析 处理方法
仪表无显示 电池没电 更换新电池
上位机收不到数据 无线参数不一致 设置仪表的无线信道和ID与上位机一致
压力值偏小 引压孔被堵塞 将仪表卸下清洗引压孔
八、售后服务
本产品在用户完全遵守说明规定要求、使用方法正确、无人为损坏的条件下，保修期为一年。
