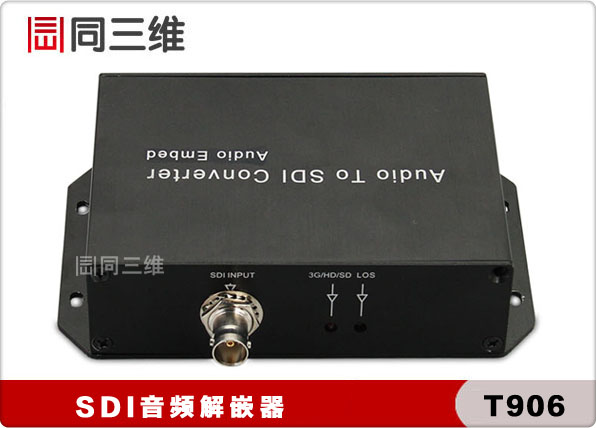

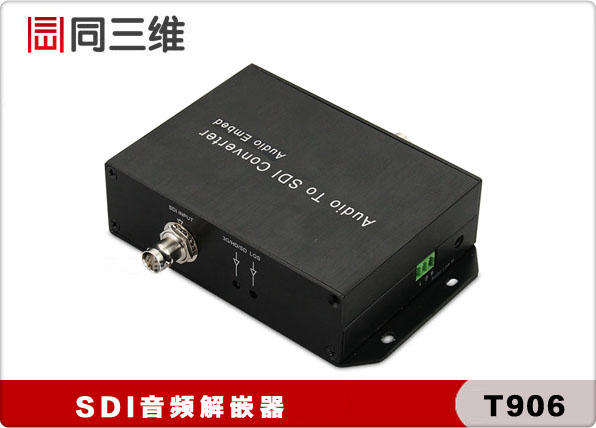

sdi音频解嵌器-SDI中的音频分离

　　

　　【产品特色】

　　自动识别3G-SDI/HD-SDI/SDI输入，无须手动选择

　　嵌入2路模拟音频输出

　　符合SMPTE424M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M标准

　　自动适应SDI 143M，177M，270M，360M，540M，1483.5M，1485M，2970Mbps速率

　　信号输入具有自动电缆均衡功能，输出具有驱动功能

　　具有时钟恢复功能

　　LED灯设计完善，通过LED灯可以方便监视设备工作状态

　　无铅环保电路板PCB设计

　　PCB电路板采用多层设计，电路稳定可靠，信号传输稳定可靠 所有元器件包括接插件，使用国际著名厂商的产品，质量可靠

　　采用铝材料外壳设计，美观大方，重量轻

　　宽电压电源设计5-15v，电源系统长久可靠工作

　　音频解嵌器

　　【接口】

　　SDI视频输入：1路 BNC

　　SDI视频输出：2路BNC

　　多码流支持：自动探测HD或SD输入

　　时钟恢复：有

　　模拟音频输出：非平衡模拟音频(L+R)，3芯凤凰头或 TRS

　　【标准】

　　SDI格式支持： 兼容SD SDI、HD-SDI和3 Gb/s SDI

　　720p50、720p59.94、720p60、1080PsF23.98、1080PsF24、1080PsF25、1080i50、1080i59.94、1080i60

　　SDI视频采样：4:2:2

　　SDI音频采样：电视标准48kHz采样率、24 bit量化

　　模拟音频输出：< 1Vrms

　　DAC SNR： 97dB (‘A’ weighted)

　　最大输出功率: <20mW@ RL = 32R.

　　SNR: 95dB.

　　THD: 0.07%@1kHz, RL = 32R, PO = 14mW rms.

　　频响：30Hz -- 20 KHz,±3dB

　　【其他】

　　工作电压：5-12V

　　【应用场所】

　　电视台高清视频

　　电信运营商

　　政府视频会议系统

　　新媒体领域

　　需要音视频同步的视频监控系统(需要配拾音器)
