1产品简介

华光昱能HDMI传输系统是由深圳华光昱能科技有限公司研发、生产的一款专业解决4K信号长距离传输问题的产品。采用光纤取代铜线作为高速信号传输介质，可以无损传输4K信号超过100米（最长300米）。相较于传统铜线，本产品具有传输距离更远，信号质量更好，不受电磁射频干扰，传输链路更稳定，线缆更细，更软等优点。相较于其他HDMI长距离解决方案，本产品具有即插即用，支持热拔插、无需外接电源，施工更方便等优点。

2 产品组成

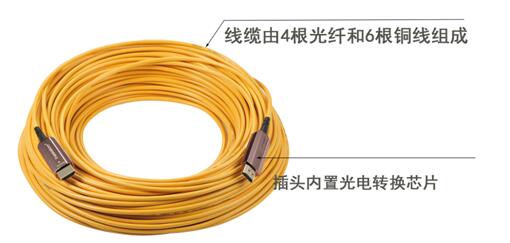

华光昱能HDMI传输系统组成：光纤+铜线+光电转换芯片+软件

l 采用先进的光电超小芯片（芯片面积<1.2mm²）。

l 采用特殊涂层及生产工艺，解决信号传输、兼容性及生产效率。

l 采用微透镜阵列光学系统

l 采用杜邦芳纶

3使用方式

一．将线缆Source端插头插入到电脑、DVD、游戏机等设备

二．将线缆Display端插头插入显示器或电视机等显示设备

l 注意：供电是由主设备HDMI母口提供5V电压（国际标准）

l 注意：外壳上有Source端，Display端标识，端头插反会导致图像无法正常显示

l 注意：光纤不能180度弯折，弯曲半径不能小于20mm。

4产品特点

一．1.4版本带宽10.2Gbps，支持4K@30hz视频信号无压缩传输;2.0版本支持4K@60hz视频信号无压缩传输。

二．传输距离最长300米。

三．即插即用，无需外接电源，支持热拔插。

四．信号原葆真，无衰减，视听效果佳

五．抗电磁射频干扰性能强

六．线缆更细，更轻，更柔

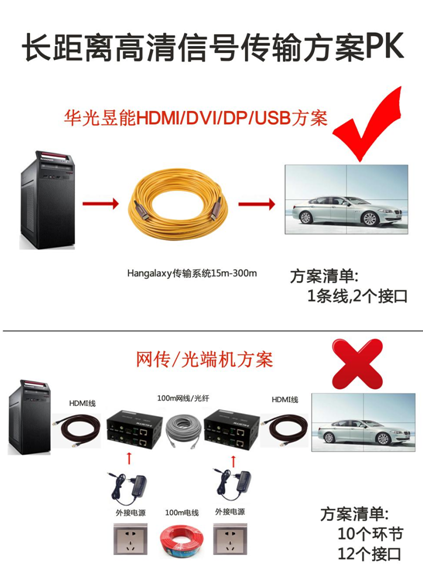

七．两个接口，传输性能稳定，施工方便、快捷，省人力工时。

l 华光昱能HDMI传输系统解决工程3大技术问题

ü 完美解决既能高带宽又能实现长距离传输的一体化方案

ü 系统高度集成化，减少链接器件和接口，传输链路稳定性好

ü 系统强抗电磁信号等环境干扰，不惧与强电一起布线

5产品型号规格

100米到300米需要定制

6产品参数
