设备简介

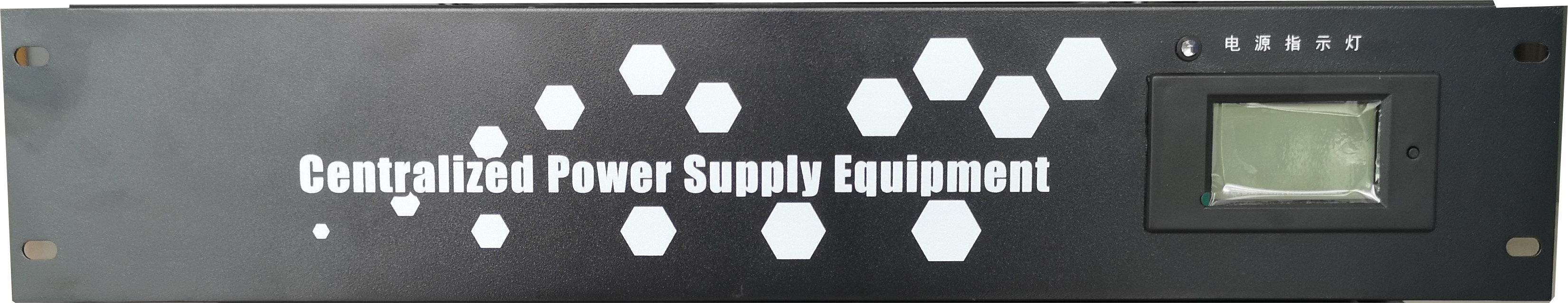

前面板
电流电压测试仪:显示输出电压、总输出电流、总用电量信息
指示灯:产品上电指示,主副电源提示(*备份功能)

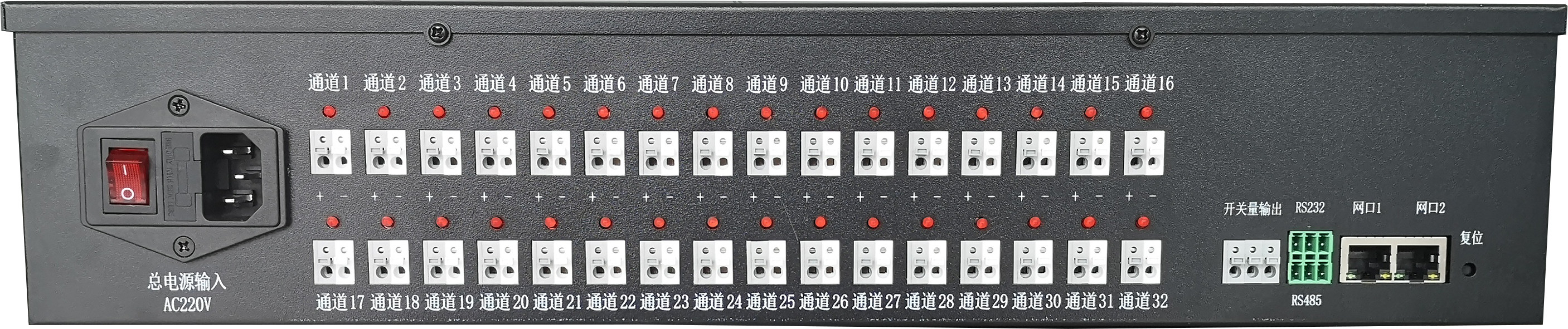

后面板
开关量输出、RS232、RS485 为产品备用接口,当前产品无此功能
电源输入插口:整合了电源开关、电源指示灯,使用标准 220V 电源线直接接入
电源输出通道:16 路或 32 路输出通道,每一路独立供电,并有相应的短路保护
其中某路短路不影响其他路正常工作。
网口:标准 RJ45 接口,接入局域网,使用 PC 登录集成电源可重置每一路的输出。
复位按钮:重置产品的默认配置。
连接图与接线

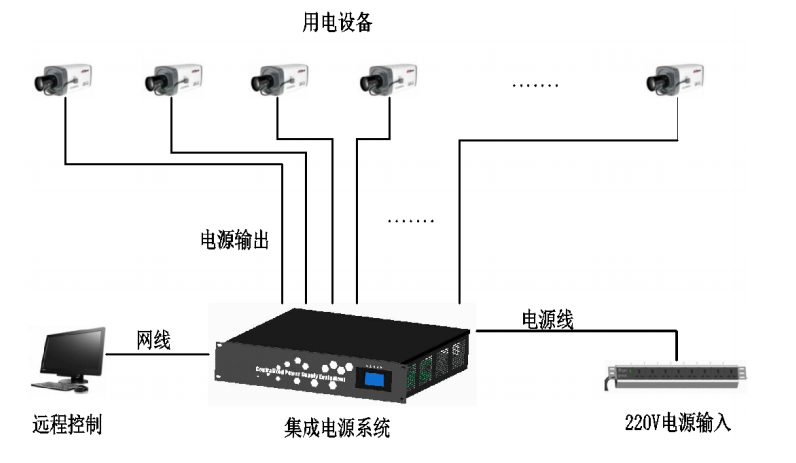

集成电源管理系统典型连接拓扑图,前端为 220V 电源输入,后端为用电设备。配置网口,通过局域网登录集成电源可重置每一路电源输出。
