前言
随着技术的不断发展进步，新标准的编制、颁布和实施是行业发展的必然结果。2007年10月1日正式实施的《综合布线系统工程设计规范》GB 50311-2007和《综合布线系统工程验收规范》GB50312-2007已经登上了综合布线系统的舞台并发挥着其重要作用。GB 50311-2007在旧标准的基础上，做了很多的改进，以适应建筑物功能的多样化带来的新需求。新标准在原标准的基础上更加注重了实用性和操行性，同时也注入了许多新的内容。以下是笔者对新标准的一些体会，供大家参考。
性能标准的提高
2000年颁布旧标准是5类线标准，随着市场上超5类、6类线、7类线的活跃，旧标准不能适应新的市场需要。新标准适应了这一特点，增加了5e类以上的布线系统，系统分级也从旧标准的四级增加到了新标准中的六级。从5类系统100MHZ的带宽到现在7类系统600MHZ带宽，有了一个突破性的提高，相应的各项重要参数指标也有大幅度的提高，应考虑的参数指标也不再仅仅是3类、5类系统中考虑的衰减、近端串音(NEXT)，还增加了衰减串音比(ACR)、等电平远端串音（ELFEXT）、近端串音功率和（PSNEXT）、衰减串音比功率和（PSACR）、等电平远端串音功率和（PSELEFXT）、回波损耗(RL)、时延、时延偏差等等；而且对于系统达到7类600MHZ带宽情况下，信道电缆6根对一根4对对绞电缆的外部串音功率和（PSANEST）和两根相邻4对对绞电缆间的外部串音（ANEXT）性能已经成为评判7类系统的优劣依据。
对于行业最先进的10G铜缆解决方案，BELDEN公司在其强大的研发能力下，提供给合作伙伴的是4项激发性性能技术：RoundFleXTM 线缆构造技术、MatriXTM IDC 阵列技术、X-BarTM 线对定位技术、FleXPointTM 柔性电路靠近补偿技术。见图－1

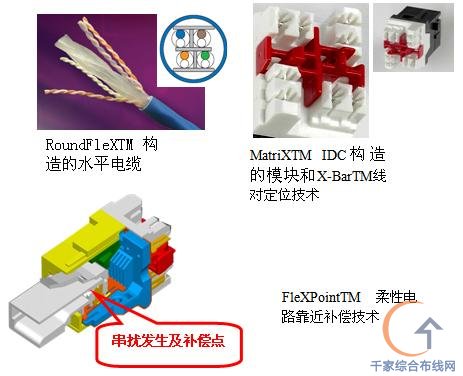

图－1
RoundFleXTM 线缆构造技术的核心是增加线缆中的独特的“王”字分隔条加大线缆的间距，从而提高ANEXT性能。也正是这样独特的构架使得BELDEN的7类线缆能达到行业内最细的10G线缆外径－ 7.55mm，可以和同性能的屏蔽线缆媲美，众所周知，越细的电缆越易施工，这也体现了BELDEN一贯提倡的安装性能。
MatriXTM IDC构造模块上的相邻卡线夹互成90度角，使得相互串扰得以抵消，模块间线对串扰也得以抵消。正是这样激发性的技术，BELDEN可提供行业内密度最高的10G配线架，1U可达到48口。而X-BarTM线对定位技术再一次体现了BELDEN所提倡的安装性能，定位卡让每对导线精确定位，卡住导线对，避免松绞，同时缓解导线对IDC的拉力保证了现场与实验室端接性能一样，而且不论是初学者还是熟练工人，可保证端接性能相同。
FleXPointTM 柔性电路靠近补偿技术采用的是独一无二革命性设计的柔性印刷电路板补偿电路，其8根触针构成的补偿电路与串扰发生点距离缩到极限，使得7类系统的带宽超过标准的500 MHz的频率范围，可用频率达 625MHz。
随着对信息速率需求的大幅度提升，现代建筑物已经不仅仅满足于对铜缆系统的发展要求，光纤系统也从原来干线子系统的应用发展到了光纤到桌面的终端应用。新标准中明确定义了光纤三个等级的信道划分。对于逐渐广泛应用的光纤到桌面，BELDEN公司也在这方面提供了十分优秀的解决方案。对于水平光缆的弯曲半径在新标准中已经提供了明确的要求，2芯或4芯的水平光纤弯曲半径至少为光缆外径的10倍。因此传统的终端86插座盒已经不能满足光纤到桌面的应用了，BELDEN提供的多媒体盒对光纤的弯曲半径做了充分的考虑。见图－2
图－2
多媒体盒能容纳3个双工SC适配器，内置的光缆缓冲存放冗余线缆，保证了每一根光纤的最小弯曲半径。多媒体盒侧面插口设计可更好地保护跳插软线。从安装性能来看，多媒体盒能直接装于墙上或者是标准的电气底盒上，可在任何一个方向上安装，不管是左进线还是右进线都可实现。
内容的细化
旧标准将综合布线系统划分为6个子系统，而新标准增加了一个子系统－进线间。新标准对进线间是这样定义：进线间是建筑物外部通信和信息管线的入口部位，并可作为入口设施和建筑群配线设备的安装场地。旧标准在进线部分没有明确定义，仅仅是在建筑群子系统做了简单地说明。随着社会发展，拥有大规模的建筑群越来越多了，因此建筑群之间的进线设施已经越来越不可忽视了。进线的铜缆要考虑线路浪涌保护装置、接地装置、室外线缆进入室内还需要考虑防火级别的变化等等。

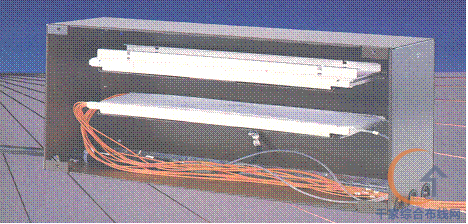

BELDEN提供的接续盒可完成无防火规格的室外光纤转换到室内防火规格光纤，最多可容纳240芯光纤连接。（见图－3）此外BELDEN的IDC线对保护器可保护电子设备、网络设备和电缆免遭瞬态电压的损害。IDC线对保护器的100％固态抑制器可自动重复进行连续保护，重复寿命可达到200次。IDC线现对保护器可提供纳秒级的保护，2－5秒内可将瞬时浪涌电压转到地，从而保护了各种易遭损坏的设备。
图－3
新标准中综合布线系统的工作区子系统也有了一个很大的改进，旧标准对于工作区提供了三种配置：最低、基本、综合配置，并定义了工作区的面积为5－10平方米。旧标准对于工作区的面积的定义没有考虑到建筑物不同的功能特点，5－10平方米的定义对于普通的办公楼能够满足，但对于具有特殊功能的其他建筑物，例如信息中心商场、机房、娱乐场所、体育场所、医疗机构、厂房等等这样的定义就有很大的偏差了。新标准审时度势，将工作区的面积划分了6等，面积跨越3－200平米。新标准在工作区的面积定义上体现了极大的灵活性。
范围的扩大
新标准与旧标准相比，新标准还有一个很大的变化就是新标准的范围已经不仅仅局限在项目中常见的民用建筑物上，还延伸到了工业布线领域上了。而工业布线与民用建筑布线相比最大的区别在于，工业环境是要远远比民用建筑环境复杂、恶劣。对于综合布线系统来说，要适应工业环境，那么就需要提供比传统线缆更加优异的环境指标。BELDEN公司作为专业的线缆制造商，在工业以太网领域一向是独占鳌头。工业以太网的可靠性是取决于电缆的基础设施，数据的传输错误会导致重大安全事故。BELDEN工业以太网电缆经过了特殊的设计，可承受各种苛刻的工业环境。例如需要暴露在油、阳光、温度变化大环境下，BELDEN可提供防油、UV防紫外线、耐汽油、耐高温和低温的线缆、而对于有剧烈摩擦和挤压的情况下，BELDEN提供了具有工业级护套的各种线缆。在严重电磁干扰和射频干扰的环境中，BELDEN还提供有单层、双层、三层以及四层屏蔽层的线缆。BELDEN为工业数据的传输提供了最佳的解决方案。
综合布线系统做为智能建筑的基础设施，其作用不言而喻。而综合布线系统的中心――机房的布线越来越发挥着其领导和核心的地位。新标准将机房布线上升到了一个新的地位。机房的布线也逐渐被业主所重视，对于机房的布线，BELDEN公司也一直是走在最前沿，BELDEN公司提供了最新的产品垂直理线器是一款专业用于中心机房的设施，垂直理线器的从每个细节方面都体现其最优的理线功能，垂直理线器的高密度容量可大大节约了传统的机柜的大的占地面积。见图－4

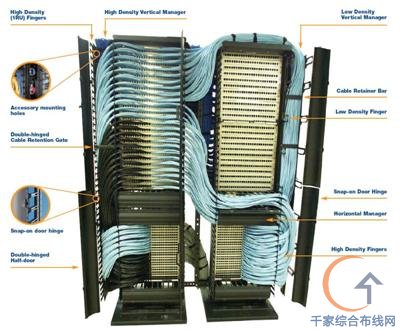

图－4 垂直理线器
小结
随着新标准的实施，综合布线系统将以其更新的面貌出现在智能建筑行业的大舞台上，而BELDEN公司作为综合布线的专业制造商也将不留余力的为综合布线的技术发展贡献自己的一份力量。
（作者：美国百通公司应用专员 涂虹）
