CAXA图样代号的设置

   有些用户在使用定制标题栏时会询问如何使图框左上角的图样代号栏与标题栏的图纸编号相关联，在定义标题栏的时候无法进行定义。实际上，这个位置的定义是在定义图框时定义的。具体操作步骤如下：

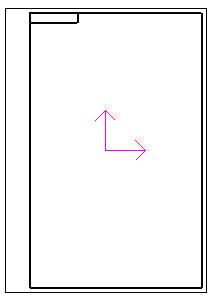

    打开电子图板绘制一个自定尺寸的图框，在图框的左上方绘制图样代号框：



    选择“幅面”菜单下的“定义图框”项，系统提示“拾取添加：”，拾取刚才做好的图型，点击右键结束拾取，此时立即菜单出现选项“不带图样代号图框”，命令行提示“基准点：”，将立即菜单切换为“带图样代号图框”，然后鼠标左键在图形上拾取图框的基准点，此后，命令行提示变为“请拾取图样代号框内环点”，按要求拾取图形中图样代号框环内一点，系统弹出“存储图框文件”对话框，将图框重新命名保存即可。

    此时图框内的图样代号与标题栏内的图纸编号相关联。
