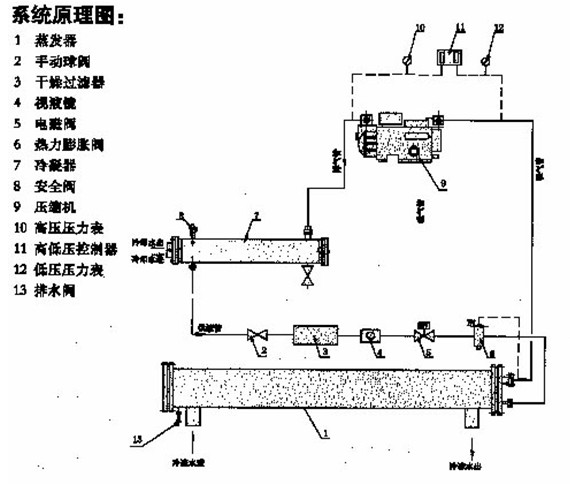

三、机组系统原理：低温气态制冷剂R22由压缩机吸气阀经压缩机压缩，变成高温高压制冷剂气体，然后进入冷凝器将热量传递给冷却水产生供暖热水， R22冷凝为常温高压液态制冷剂。从冷凝器出来的液态制冷剂经干燥过滤器去除水分和杂质，流经电磁阀，经热力膨胀阀节流降压后变成低温低压液态制冷剂进入蒸发器。在蒸发器中低温低压液态制冷剂吸收循环冷水的热量不断蒸发，到达蒸发器出口时已全部变成低温低压的过热干蒸气，再回到压缩机吸气阀。降温后的冷水达到使用要求，由蒸发器冷水出口排出。如此反复循环，达到供热或制冷目的。
四、机组的分类：
水源热泵有两种：一种为普通型： 工质采用R22，冬季最高温度为55℃，最低温度为7℃；采用“大温差，小流量”的设计思路来设计。另一种为高温型：采用意大利富士豪特各螺杆压缩机，它专为134a设计的，能效比高，出水温度最高可达65℃；
五、机组的技术特点：
①高品质的地源热泵中央空调：
完全遵照国际标准，结合中国实际国情设计。
系统的设计采用独立的模块化思想，可靠性高。
“大温差，小流量”的技术思路，为用户最大限度节省宝贵的水资源。同时降低运行费用。
计算机辅助最优设计，保证机组在任何工况下均处于最佳运行状态。
A. 配置优势：
进口意大利莱复康压缩机及制冷部件，保证机组高效可靠运行。
高效壳管式换热器是由公司多年从事中央空调机组设计、试验开发与国内专业配套厂商共同研制开发。专为山东贝莱特水源中央空调机组特殊设计生产。
优质的西门子控制器结合水源热泵专用控制程序，使主机在智能化和网络化方面优于同类产品。
机组保温材料为阻燃材料，避免人为因素而造成的火灾事故,确保机组安全运行。
进口半封闭螺杆式高效压缩机、进口热力膨胀阀、电磁阀、进口微电脑控制器、全中文显示电脑手操。
B. 操作简便、运行可靠：
全电脑控制。并有备用手动操作系统
完善的电脑控制和多重保护，使整机运行安全可靠
C. 外观整洁，运转宁静
箱体式设计使整体更美观
高效的消声防护措施，使机组运转不会影响相邻空间的使用。
D. 适用范围广：
机组运用水源温度范围宽：8～35℃
既可提供7℃或 54℃空调冷热水，也可提供生活热水
也可作为城市区域供热的热源使用
（2）先进的控制技术与网络功能
A. 简洁清晰的信息显示：
大屏幕液晶显示屏显示机组工作状态
自动故障报警
提示设备维护信息
显示控制器输入、输出端口状态
B. 灵活方便的参数设置：
八十多个可变内置参数设定可随时调整机组工作状态
口令操作确保机组不会因误操作而损坏
断电记忆保护可保持运行状态的连续性
C. 先进的网络功能：
可方便的接入楼宇控制系统，实现远程集中控制
连接网络打印机可随时记录各种所需信息
预留扩充升级的输入输出接口，方便升级
六、机组的工作特点
1．配置优势
机组主要配件，均采用国际著名品牌的原装进口件，以确保机组运行高效可靠。
1）名牌优质、高效压缩机：

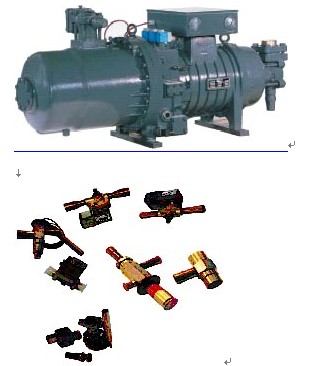

主机采用意大利莱复康的半封闭螺杆压缩机，与活塞式压缩机比 较，半封闭螺杆压缩机具有如下优势：
（1）零部件少（约为活塞式压缩机的1/3），结构简单、易损件少、可靠性高、寿命长；
（2）压缩机吸排气均匀连续，排气温度低，振动小，对湿压缩不敏感，抗液击能力强；
（3）机组能效比≥4.3W/W，大型机组能效比可达5.8W/W；
（4） 在能量调节方面，螺杆压缩机更具优势，实行25——100%无级能量调节。
2）匹配高效能换热管的干式壳管蒸发器：

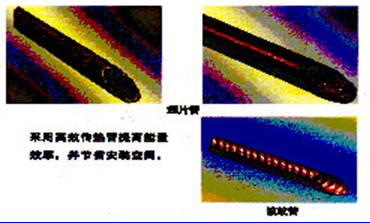

（1）采用目前最先进的DAE高效蒸发传热管，管内表面的多头螺旋细肋以及螺旋形突起，使换热系数和换热能力大幅度提高。
（2）蒸发器内部结构优化设计，配置高效均液器，解决了系统制冷工质分配的均匀性问题。
（3）改进冷媒水折流板的密封结构，解决了折流板泄漏等问题，极大地提高了蒸发器的换热效率，从而保证机组达到较高的性能水平。
（4）采用独特的换热器制冷流程设计技术，合理进行系统匹配,确保制冷流程与水侧冷量的平衡关系，充分发挥换热器的高效能；同时合理的系统匹配，使机组更加节能。
（5）在干式蒸发器上还安装防冻保护开关 ，放水阀等，确保干式蒸发安全及清洗、维护的方便性。
3）匹配高效能换热管的壳管式水冷冷凝器：
（1）采用目前最先进的DAE高效冷凝传热管，管外表面的多头螺旋细肋以及螺旋形突起，使换热系数和换热能力大幅度提高。
（2）内部结构优化设计，极大地提高了冷凝器抗腐蚀、抗污垢的能力，充分发挥冷凝器换热效果，从而保证机组达到较高的性能水平。
（3） 壳管式冷凝器上还安装安全阀，放气阀等，确保壳管式冷凝器的安全以及清洗、维护的方便性。
4）机组避振设计，确保机组低噪声，低振动：
（1）机组压缩机的下面设置弹簧或橡胶减振器，减振效率在85%以上，即振动传递率小于0.15，降低机组振动及系统振动，从而降低机组噪声。
（2） 机组系统的管道均有避振塑料管夹固定，避免因机组及系统振动而产生的噪声。
5）匹配名牌制冷系统配件：
（1）机组所用制冷系统配件全部选用名牌厂家的产品，如可拆式干燥过滤器、外平衡式热力膨胀阀、供液电磁阀、视液镜、高、低压力控制器、排气温度控制器等均采用世界一流的名牌厂家的产品，确保机组具有较高的性能水平。
（2）机组所有材料经100%检验合格后方可进厂, 确保机组制冷系统工作的高可靠性。
6）匹配先进、高可靠性的智能控制系统及控制技术：
（1） 多机控制系统除具备单机自动化配置及功能外，还具备显示多机组运行情况，
（2）根据回水温度电脑自动判断空调系统是部分机组运行还是全部机组运行。
（3）配备RS485/RS232通讯接口，方便用户实现的机组的集中监控和远程监控。
（4） 机组具有控制多台压缩机的均衡运行功能，确保机组高效运行。
7）机组结构合理，安装调试，维护管理方便快捷：
（1） 机组采用独特的箱式框架结构形式，结构紧凑牢固，具有良好的机械强度，占地面积小。机组外表经高强度的粉末静电喷涂处理，防腐防锈，外形美观。
（2）采用模块化设计，产品适应性广，零部件互换性强，能灵活的进行多种机型组合，以最快捷的方式为用户提供最周到服务。
（3）机组布局合理，根据人机工程，优化设置安装及检修空间，方便日常清洗、保养及检修。
（4）机组以整机形式出厂，低压部分出厂前包好了保温层，系统已经充氟加油，运抵现场后只需进行水管路的连接。接通电源后，即可开启机组。
（5）电脑将按程序自动启动水泵电机、压缩机，并对机组的制冷、延时、联锁、保护和温度的自动调节等进行协调控制。此后，机组在电脑控制下按设置的温度运行，并根据蒸发器进水温度的变化自动进行能量调节。
（6）机组安装灵活，既可现场控制也可远程控制，容易进行检查及维护。
2．优化设计
根据中国实际国情，并严格遵照国际标准，对机组的系统设计进行优化，匹配，每一部件均经过反复核算，尽力减少各制冷配件的能量损失，提高机组效率。充分考虑地下水资源的可持续利用，机组采用大温差，小流量的设计思想，将利用的水量减少到最大限度。
3．性能卓越
高效率的压缩机，换热器和优良的配件以及计算机辅助最优设计，保证机组在任何工况下均处于最佳运行状态。机组电脑控制器自动均衡各台压缩机的运行时间，使每台压缩机的磨损相近，延长机组使用寿命。用户可根据需要设定机组冷却水（供暖）和冷冻水（供冷）回水温度；控制器根据机组回水温度自动控制压缩机的启停数目，调节冷量或热量输出，满足不同负荷要求，保证机组的合理效率，节能省电，具有良好的经济效益。机组部分负荷工作时仍可利用蒸发器的最大表面积进行换热，因而部分负荷时效率有所提高，耗电量降低。
4．操作简便：
专门为水—水冷暖中央空调设计的电脑微处理控制器性能稳定，可靠性高。自动模式时，在电脑的程序控制下，机组自动开机、停机，能量调节和安全监测，自动化程度高，保证在无人操作的情况下，正常安全运行；手动模式下通过操作面板，实现机组的可控可调，为专业人员的现场调试检修提供方便；可方便地升级为网络控制管理，当有多台机组时，利用控制器的网络管理功能可以方便的构成一个局域网系统。使整个系统可以由一个或几个手操器控制，从而使多机系统具有了轮值，备份及运程控制等先进功能，还可以连接网络打印机随时记录各种所需信息。可简便的接入小区智能系统（BMS），通过控制器的网络功能可以组成集中控制和远程控制系统，实时监视各设备的运行状态。这些设备可以是本地的也可以是异地的（通过调制解调器和公共电话交换网）。通过相应的附件可以将这些数据转换为与大多数的楼宇控制系统相兼容，从而可以方便地接入楼宇控制系统。
5．安全可靠
机组运行时螺杆压缩机卸载降压启动，降低启动电流，避免对电网的冲击。增强了电网的安全性。具有完备的多点自动保护装置，德国Bitzer公司压缩机应用自带的INT69VSY-Ⅱ微电脑处理模块自动完成压缩机电机的超欠压，缺相，逆相、过载，绕组过热以及压缩机排气温度过高，油压不足等保护，随机配有水流开关，保证当冷冻水或冷却水量不足时，机组停机保护；另设有系统高低压保护开关和蒸发器防冻保护开关，大大增加了机组在低温区的运行可靠性，电脑控制系统具有自锁功能，当机组任一安全装置发生动作时，机组便会自动停机保护，相应的报警信息显示，直到系统恢复正常并且复位开关按下后，系统才能重新运行。
6．安装快捷
机组已在厂内完成系统管路组装和电气控制电路的安装调试，因此用户只需在现场进行外接电源的安装和水源水及循环水系统的安装即可开始按入使用。
7．结构紧凑，运行平稳
机组由于水冷冷凝器，壳管式蒸发器采用国内著名公司产品，其内外加强的高效传热管，保证传热效果良好，并且采用适合于高温热泵的比泽尔螺杆压缩机，因而机组具有结构紧凑，体积小，重量轻，安装位置小等特点。半封闭活塞压缩机运动部件少，抗磨损，连续压缩，压力波动小，在高冷凝温度下具有优良的性能，而且机组具有噪音低，振动小的特点，运行平衡，维修间隔期长，长期安全可靠运行，使用寿命长达20年。
8． 先进的地下水循环技术
对于同时使用率较高的大型、公共建筑物（例：商场、办公楼、医院、酒店等），如其所在地区地下水源丰富，可采用地下水循环技术供能方案。我公司在长期实践过程中，总结凝练出一套独特水井工艺，通过减少井水回灌中的渗透阻力，增加通透系数，保证井水全部回灌。一般地质条件下，水井井径300mm，井深80～100m，井间距15～20m，既可做出水井又可做回水井，同时实现自洗功能，大大延长水井寿命。成井过程中，在上部封闭止水，以保证水质良好和不影响地面建筑物的地基结构，确保建筑物安全。
七、关于水井工艺
地温中央空调（水源热泵空调）是以地能（地下水）为主要能源，水井是地温中央空调的重要设施，因为它是整个系统的主要能量来源。为确保它的使用效果、使用寿命和回灌效果，工程实践中拟采取以下措施：
A、水量设计
我们按照10度温差计算需水量，根据湖南地域水文资料及地质情况，100米深直径150mm的水井单井出水量约为50吨。
B、回灌工艺设计
本工程采用自然回灌、加压回灌、真空回灌的方法，通过减少井水回灌中的渗透阻力，增加通透系数，保证井水全部回灌。
C、使用寿命设计
众所周知，水井越用越活，因此出水井工艺主要解决水井含沙量问题；而回水井不但考虑回灌也要考虑淤积，针对这一问题，就使水井兼具出回两种功能，从而在运行过程中实现自动洗井，这样水井寿命一般可达到30年以上。
E、水质净化设计：
因井水要经济机组提供能量，为防止堵塞和腐蚀，对井管要严格要求，同时加装旋流除污器和电子水处理仪，通过物理方式保证水质；并在水井上部采用井盖密封确保人物的通行或小区绿化。
F、井水节能设计
对任何建筑物而言，冷热负荷随时都在发生变化，而能量来源一井水也应随之变化，否则就会造成电能的浪费。为此，在井水供应方面采用了温度变频控制装置（根据甲方要求选配），一方面节约电能，另一方面通过负荷低谷减少出水量，有助于地下传热的进行，使水温更加恒定。
八、关于生活热水
利用地温中央空调解决生活热水问题，公司采用热回收装置（集成在主机内部），即系统中配置2个冷凝器，其中一个小冷凝器在压缩机排气端，用来提供生活热水，当然冷凝器的大小要经过严格计算。因此生活热水主机需要根据实际订做。以确保真正满足要求。
