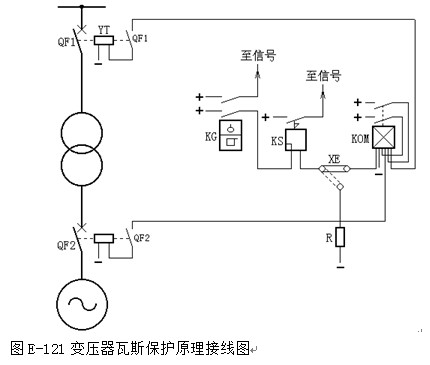

答： 变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示
图中：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。跳开变压器两侧断路器，即
直流+ KG KS XE KOM 直流-， 起动KOM。
直流+ KOM QF1 YT 直流-，跳开断路器QF1。
直流+ KOM QF2 YT 直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。

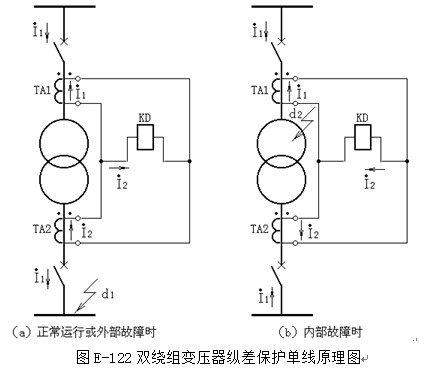

18、根据图E-122说明各符号元件的名称及动作过程。
答：变压器纵差保护是按循环电流原理构成的，它能正确区分变压器内、外故障，并能瞬时切除保护区内的故障。图E-122表示双绕组变压器纵差保护的单线原理图。变压器两侧分别装设电流互感器TA1和TA2，并按图中所示极性关系进行连接。
正常运行或外部（如图a中d1点）故障时，差动继电器KD中的电流等于两侧电流互感器二次电流之差，要使这种情况下流过差动继电器的电流为零，应恰当选择两侧电流互感器的变比。由于二次额定电流一般为5A，所以电流互感器的变比为：一次额定电流/二次额定电流，UN/5。忽略变压器的励磁电流，则在正常运行或外部故障时，流入差动继电器的电流为零。
当变压器内部，如图b中d2点故障时，流入差动继电器的电流为变压器两侧流向短路点的短路电流（二次值）之和。
实际上，由于变压器的励磁涌流、接线方式和电流互感器的误差等因素的影响，差动继电器中会流过不平衡电流，不平衡电流越大，继电器的动作电流越大，致使纵差保护的灵敏度降低。因此纵差保护需要解决的主要问题之一是采取各种措施避免不平衡电流的影响，在保证选择性的条件下，还要保证内部故障时有足够的灵敏性和速动性。

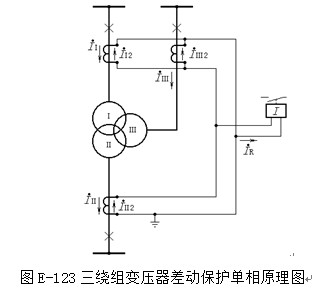

19、根据图E-123说明三绕组变压器差动保护的构成及工作原理。
三绕组变压器差动保护的动作原理和双绕组变压器差动保护的动作原理是一样的，也是按循环电流原理构成的。正常运行和外部短路时，三绕组变压器三侧电流向量和（折算至同一电压等级）为零。它可能是一侧流入另两侧流出，也可能由两侧流入，而从第三侧流出。所以，若将任何两侧电流相加再去和第三侧电流相比较，就构成三绕组变压器的差动保护。其原理接线如图E123所示。
当正常运行和外部短路时，若不平衡电流忽略不计，则流入继电器的电流为零。
即ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=0
当内部短路时，流入继电器的电流则为
ⅰR=ⅰI2+ⅰⅡ2+ⅰⅢ2=ΣⅰK/na
即等于各侧短路电流（二次值）的总和。
可见在正常及区外短路时，保护不会动作，而发生内部故障时，保护将灵敏动作。
为保证三绕组变压器差动保护的可靠性和灵敏性，应注意以下几点：（1）各侧电流互感器的变比应统一按变压器最大额定容量来选择。
（2）外部短路时的三绕组变压器比双绕组变压器的不平衡电流大，宜采用带制动特性的BCH-1型差动继电器，若BCH-1型仍不满足灵敏度要求，可采用二次谐波制动的差动保护，
（3）为解决实际变比与计算变比不一致而引起的不平衡电流，以保证每两侧线圈之间的平衡，对BCH-1型差动保护，应将两组平衡线圈分别接在二次电流较小的两侧。
