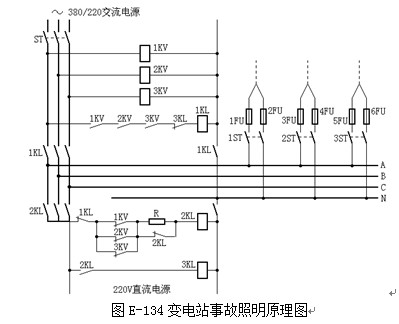

答：平时交流接触器线圈1KL是接通的，正常时事故照明是由380/22V的交流电源供电。
当交流电源发生故障，任何一相失去电压时，电压继电器1KV、2KV、3KV之一失去励磁，该电压继电器的常开触点断开，常闭触点闭合，使交流接触器1KL的衔铁线圈失磁，1KL主触头就断开，A、B、C三相母线与交流电源脱离联系。当1KL断开后，其常闭触点1KL闭合，而1KV、2KV、3KV之一的常闭触点已闭合。
所以交流接触器2KL的衔铁线圈励磁，2KL主触头就接通，其常开触点2KL闭合，使直流接触器3KL的衔铁线圈励磁，3KL主触头接通，事故照明被切换到直流电源上。
当三相交流电源都恢复时，电压继电器1KV、2KV、3KV都被励磁，其三个常闭触点均断开，3KL的衔铁线圈失磁，3KL主触头断开，三相母线触点与直流电源脱离关系。此时3KL的常闭触点接通，由于1KV、2KV、3KV的三个常开触点已闭合，使1KL的衔铁线圈励磁，1KL主触头接通，事故照明恢复为三相交流电源供电。

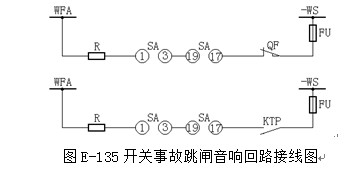

30、按图E-135说明通常采用的开关事故跳闸音响回路是如何工作的？
答：（1）利用开关的一对常闭辅助触点QF，控制开关SA1-3、SA17-19两对触点和附加电阻串联组成。正常的开关辅助触点QF在断开位置，事故时开关跳闸辅助触点QF闭合，瞬时事故警报回路接通，发出跳闸警报信号。
（2）利用开关合闸回路的跳闸位置继电器KTP的一对常开辅助触点，控制开关SA1-3、SA17-19两对触点和附加电阻R串联组成。正常运行跳闸位置继电器在失磁状态，其触点在断开位置，当事故跳闸后KTP常开触点闭合，瞬时接通事故跳闸音响回路，发出跳闸警报信号。
