投影机三大投影技术结构原理分析

外观大体相同的投影机因所使用的显示元件的不同，内部的光学系统各异，有着不同的种类。现在市场上推出的投影机大致可以分为以下3种方式。（限于固定像素方式，CRT方式除外）

（1) 3LCD方式这是目前在全球范围内使用最广泛的方式。采用LCD（HTPS)作为光阀。从光源射出的光线通过特殊的分色镜分离成红、绿、蓝三原色，然后采用各色专用的LCD绘制图像，经合成后投影。

（2) DLPTMx1方式 显示元件采用DMDTMx2（Digital Micromirror Device）。DMD是一种由数十万～百数十万个微米级的微小型反射镜组成的半导体，每一个反射镜对应一个像素，通过反射来自光源的光线来投影图像。有单片、3片式。

（3) LCOS方式 显示元件采用LCOS（Liquid Crystal On Silicon）。LCOS是一种反射型的液晶显示面板，特点是开口率高。配线部分和开关元件设在反射层的下面，因此不需要黑色矩阵部分，能够实现无缝连接的图像显示。有单片式、3片式。一、3LEC投影技术分析采用LCD（HTPS)作为光阀。从光源射出的光线通过一种能够仅让特定的光透过的反射镜（分色镜），分离成红、绿、蓝三原色，然后通过棱镜将经过各色专用液晶板控制的光线进行重新合成、投影。

二、DLP投影技术分析

DMDTM在结构上是在半导体基板上铺满反射镜、通过ON/OFF来使这些反射镜倾斜。DLPTM是指使用了DMDTM的光学系统的总称，使色轮旋转显示出与某个瞬间的色彩一致的画像，能通过每秒进行数千次的旋转来显示全彩色。

三、LCOS投影技术分析

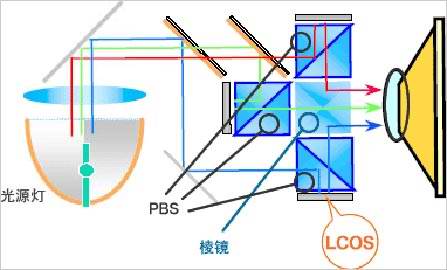

显示元件采用反射型液晶元件LCOS（liquid crystal on silicon)。充分利用高分辨率元件的特性，实现了3-chip LCOS方式的高性能投影机、背投电视机。1-chip LCOS方式的情况下，采用通过把光分解成RGB来投影的旋转棱镜机构的光顺序驱动方式。
