1. LED门头屏
门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用于银行，影楼，美容美发，手机店等店铺门头。随着LED屏作为一种新媒体被大家接受，的价格也被大家接受，LED的配件的标准化，将极大地推进LED屏的普及。门头的LED条屏应用，将会是LED屏走向平民化的重要大转折。
___
2. 组装意义
LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数， 日趋统一，行业标准基本形成，所有零配件都已经模块化。为自行组装LED屏幕提供了材料保障。 LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。 加上最终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。 所以自行组装LED屏幕，在当地销售，可以获得最大利润。

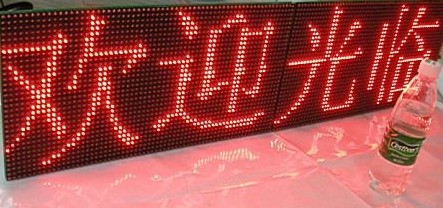

我们以门头LED控制卡为例子讲述一个F5 128x32的门头LED大条屏（1米长0.25米高）组装过程以及牵涉到的理论知识。效果图如下图:
LED条屏幕的分类:

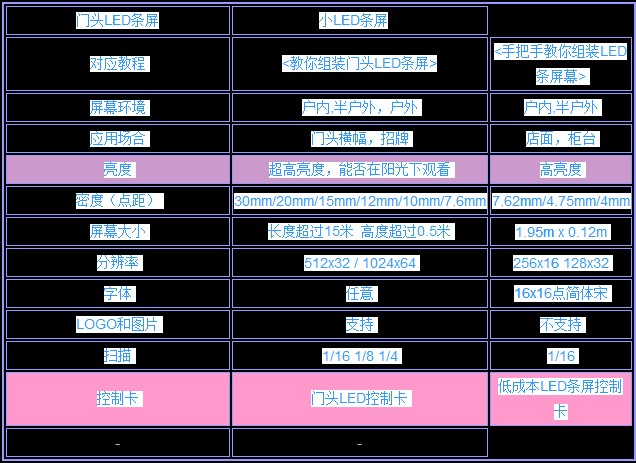

LED横幅条屏幕的组成和小LED条屏幕是一样的，都是由单元板，电源，控制卡，连线组成。这里着重说明与小LED条屏幕的区别。
单元板：
门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
亮度
一般用CCD为计量单位。由于CCD比较难测量，行业一样用使用环境亮度指标来衡量。以下是各级亮度的定义：
户内亮度：白天需要日光灯照明的环境
半户外亮度： 白天不需要日光灯照明，太阳不能直射屏，屏幕背景为墙壁，不透阳光
户外亮度：太阳能直射屏幕屏幕，屏幕背景空旷，能透射阳光。
点距：
就是发光点之间的距离。主要是取决于观看者的距离。门头屏幕观看距离一般在30米内，一般采用不大于P16（16mm），常用为P7.62 。点距越密，显示出来的字笔画越细腻，点越多，单位面积的屏幕就越贵。
几分几扫描：

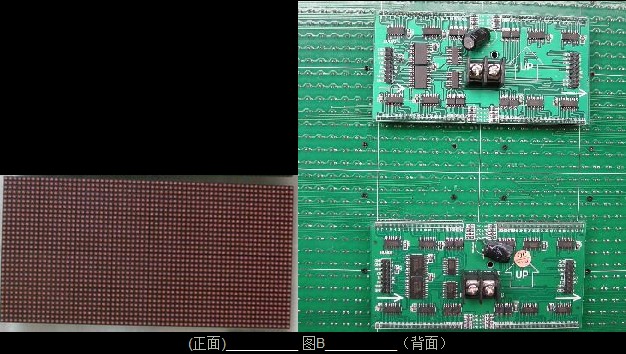

在LED单元板，扫描方式有1/16 1/8 1/4 1/2 静态 几种。如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。见下面的单元板（图B）一共有64x32个单红的LED灯，16个74HC595。（1个6025相当2个74HC595）

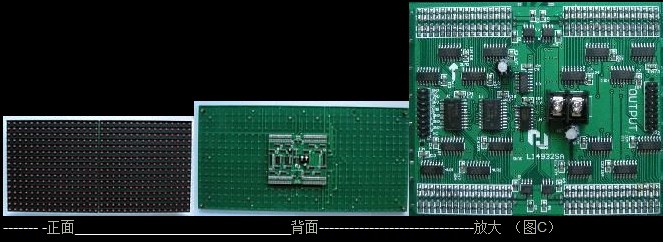

计算方法：LED的数目除以74HC595的数目再除以8 : 64 x 32 / 16 / 8 = 16扫再观察下面的单元板（图C）：
32x16个LED点，16个74HC595。
计算方法：LED的数目除以74HC595的数目再除以8 = 32 x 16 / 16 / 8 = 4扫
如果采用相同的LED灯，1/16扫的亮度要比1/8高，静态（1/1）的亮度是最高的。户内的屏幕一般采用1/16扫，半户外的一般采用1/16或者1/8。对于放置在屏幕经常受到猛烈阳光照射的环境，就最好用1/4扫描。
这次我们采用 <半户外F5(P7.62)单灯单红1/16扫08接口> 的单元板（图B），该单元板亮度高，价格便宜。
单元板的常见的问题：
1 是不是屏幕的亮度越来高越好呢？应该怎样决定屏幕的亮度？
答：不是的，屏幕亮度越高，价格就越高。亮度太高会刺眼，不舒适。要根据环境的亮度来决定屏幕的亮度。对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。如果是大马路，向西，周围没树，白天很亮，就用1/8扫。
2 点距这么多规格，那种好呢？越密越好？
答：不是的，越密就越贵。太稀疏的话，近距离看不清。对于横幅来说，7.62mm是比较合适的。有的店面 为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。
控制卡：

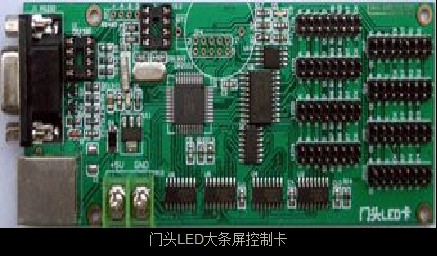

这里推荐使用门头LED控制卡，该款控制卡专门为门头LED条屏设计，使用简单，功能合适，价格优势明显。现在LED的市场竞争激烈，可以帮助你有效降低成本，提高效益。下面介绍一下控制卡的参数：
简介：
该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED屏幕招牌横幅提供专业，高可靠，低成本的解决方案。操作简单，效果丰富。
应用：
16/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏幕
特点
控制点数：最大1024x32点双色，1/16扫最大1024x64单色，1024x32双色，512x64双色，1/8 扫最大1024x32单色，512x32双色1/4 扫最大 512x32单色，256x32双色.
扫描方式：1/16 1/8 1/4扫.
参数更改：串口发送，无跳线设计.
显示效果：支持任意大小各种字体和图片，GIF动画.
运动效果：多种，GIF动画.
输出接口：16PIN 08接口.
扫描控制：硬件，频率可调.
储存容量：FLASH 4Mbit 无需电池，掉电保存.（可保存512x32单色图片256张）
通讯方式：RS232/RS485 / USB .
支持组网 250个屏幕联网.
软件语言：中文，英文，多国语言支持.
调试安装：快速简易安装和调试
.工作环境：温度 -20 到 + 80.
电源及功率计算
LED屏幕的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。
数一下单元板上面595的数量就可以计算出功率的。如果屏幕只是显示文字，1个595的功率0.2A内。由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。当然功率选大一点有好处。
这里推荐使用 铁壳的LED专用5V电源。功率从5V 10A-40A。
提示：如何知道电源功率是否足够？屏幕全亮，测量电源的接线柱的电压，应该在5v-4.7v之间。
连接
由于门头LED屏幕涉及的部件种类繁多，之间的连接也比小条屏要复杂，下面举一反三，介绍各部件之间的连接，
数据接口：

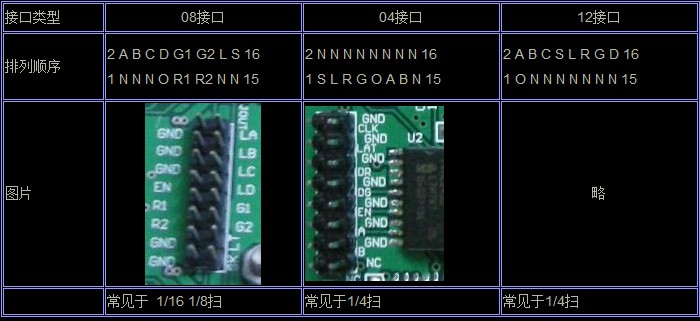

由于不同的扫描方式，有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。控制卡一般采用08接口，当单元板的接口与控制卡的不一致的时候，就需要制作一根转换线。
LA=A，LB=B，LC=C，LD=D
ST=LT=LAT=L，CLK=CK=SK=S，OE=EN，N=GND
转换线制作
法有3个、

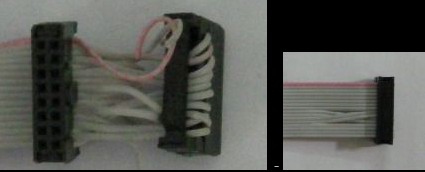

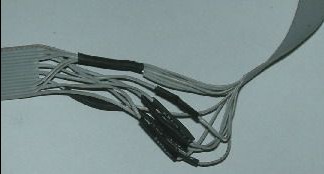

1、把做好的排线中间剪断，重新排列顺序然后接好，捆上电工胶布。（这个方法最多人用）

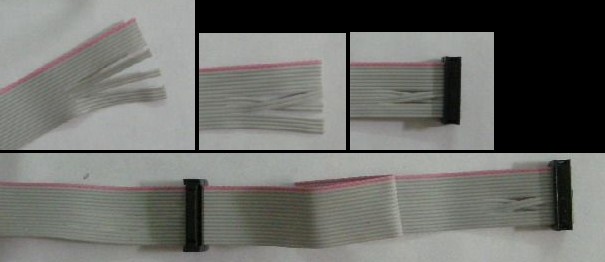

2、把排线撕开，重新排列顺序做头。
3、用转换接头。（最简单，就是要多一个转换板）
下面就开始，组装拉：
步骤与<手把手教你组装LED条屏幕>是一样的，重复的步骤（如，电源布线，串口线制作等）我就省略了。
1， 检查电源电压。看看是不是5V左右。
检查电源电压，找出直流正负 连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。
2， 观察单元板和控制卡的接口
控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者（R1 R2）。应该怎样连接呢？

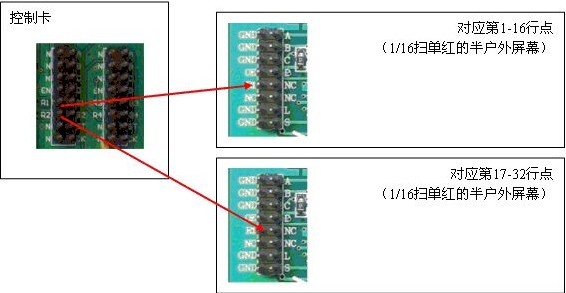

控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板 见下图

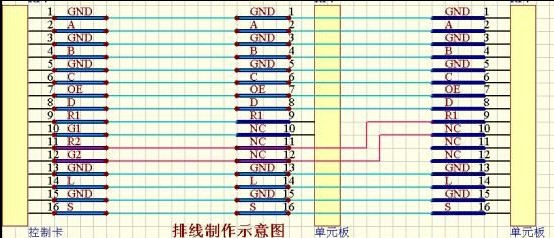

根据下图制作一根数据线。兰色和红色为到排线，其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。
制作过程：(如下图，最后用LED-排线钳压好)
3， 连接电源线。
电源线制作：
一定要先比画好长度，不要太长或者短，线头要上锡。
连接：
注意：
1 数据线，红色的边靠近上A（16PIN的2），不要搞反了
2 不交叉的排线头在最上，交叉的排线头在下面的板
3 检查电源线有没接错

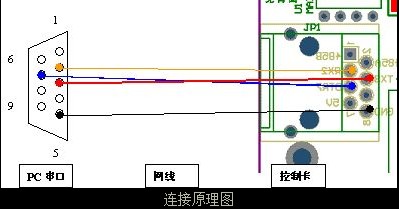

5， 连接串口数据线

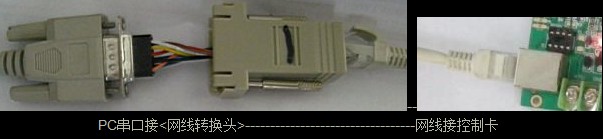

这里推荐采用最快捷的网线连接法
对于长久的连接，推荐采用，焊接方法（具体见控制卡使用说明）
6，再一次 检查连接：红黑电源线有没反了，数据线方向，等。。
声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏幕，或者找专人现场指导，以防烧毁屏幕或者控制板。

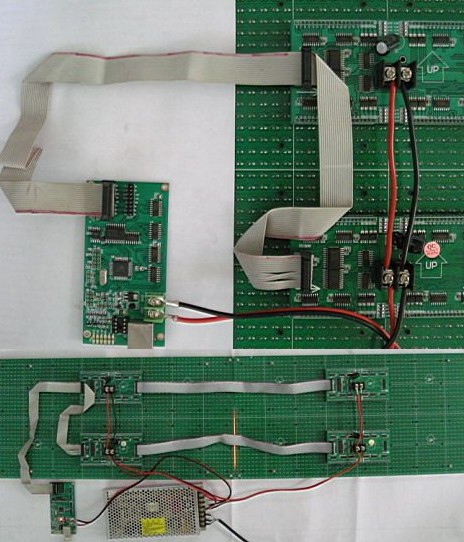

7， 上电，这里会发现，只有1个单元板有显示（如下图），因为屏幕的参数没有设置好，下面打开软件更新屏幕内容，设置屏幕参数。
8， PC发送数据到屏幕。具体使用方法，参照控制卡的手册
A 打开 ，
B 点击< 单个屏幕自动检测>，如果连接正确，将自动进入到操作界面
