【防暴雨】家居安装避雷针施工方案

避雷针，又名防雷针，是用来保护建筑物等避免雷击的装置。在高大建筑物顶端安装一根金属棒，用金属线与埋在地下的一块金属板连接起来，利用金属棒的尖端放电，使云层所带的电和地上的电逐渐中和，从而不会引发事故。避雷针规格必须符合GB标准，每一个级别的防雷需要的避雷针规格都不一样。接地体与建筑物距离在1.5m以上，在接地体(地网)周围和回坑泥土中加入一定比例的食盐、铁屑、木炭、炉灰、氮肥渣、电石渣、石灰等，以使地网周围的土壤电阻率降低，提高接地体周围土壤的导电性，使地网接地电阻符合要求。

家居安装避雷针施工方案

1. 接地系统（地网）设计：

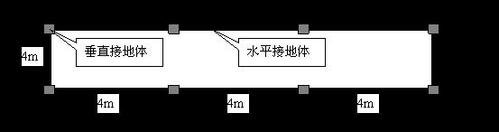

   根据GB50057-94的要求，我们可以用热镀锌角钢与热镀锌扁钢作为材料，制作地网。地网的一般要求，建筑接地不大于30欧，电源接地不得大于10欧，普通弱电系统接地不得大于4欧；如果采用联合接地方式，则要求要不大于1欧。而在实际施工过程中，视具体的情况，采用不用的组合，优化材料，可以达到优化设计的目的。如下为常规地网的设计示例：                                         普通人工地网布置平面图

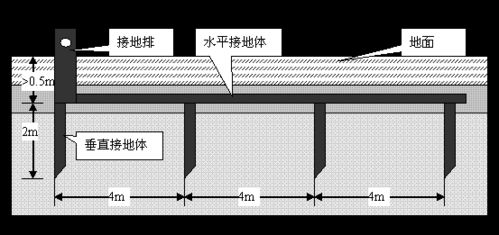

                                         普通地网施工大样图
   说明：
   1、此地网由垂直接地体（L45×45@2000热镀锌角钢），水平接地体（40×4mm热镀锌扁钢），接地模块（600*500*45mm）构成，如果土质条件差，比如土壤电阻率大于300Ω•m的情况下，应该增加长效降阻剂，或在周围和回坑泥土中加入一定比例的食盐、铁屑、木炭、炉灰、氮肥渣、电石渣、石灰等。避雷线弯曲处不得小于90°，弯曲半径不得小于圆钢直径的10倍.
   2、地网的埋深，不得小于0.5m，垂直接地体之间的间隔，一般为垂直接地体的深度的两倍。人工地网，一定要预留地地端，作为系统接地点及测试点使用。
   3、接地体（地网）埋设位置应尽量在距建筑物3m以外，当接地体装置埋设在距建筑物出入口或人行道小于3m时，应采用在接地装置上面敷设50~90mm厚度沥青层，其宽度应超过接地装置（地网）2m，当接地遇有白灰焦渣层而无法避开时，应换土或用水泥砂浆进行保护。

2. 接闪器系统（防雷带）：

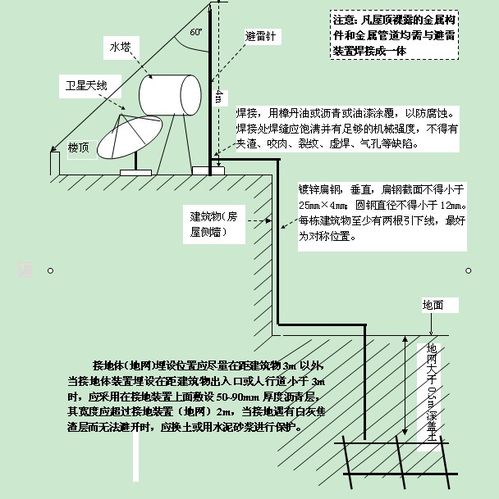

   一般采用Φ10-18的热镀锌圆钢，或是水管，沿墙一周布设。如果大楼的面积过大，则需要在楼面布设避网，与避雷带一起，形成整体的接闪系统。避雷带大样图如下所示：                                               避雷带布置示意图

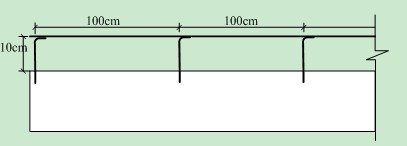

                                                避雷带安装示意图

3. 避雷针制作与安装：
   1、避雷针制作与安装应符合以下规定：
   （1）所有金属部件必须镀锌，操作时注意保护镀锌层。
   （2）采用镀锌钢管制作针尖，管壁厚度不得小于3mm，针尖涮锡长度不得小于70mm。
   （3）多节避雷针各节尺寸见表10.4.7。
                                                表1针体各节尺寸
   （4）避雷针应垂直安装牢固，垂直度允许偏差为3／1000。
   （5）焊接后清除药皮后刷防锈漆及铅油（或银粉）。
   （6）避雷针一般采用圆钢或钢管制成，其直径不应小于Φ25镀锌钢管。
   2、避雷针制作：按设计要求的材料所需长度分上、中、下三节下料。如针尖采用钢管制作，可先将上节钢管一端锯成锯齿形，用手锤收尖后，进行焊缝、磨尖、涮锡，然后将另一端与中、下二节钢管找直、焊接。
   3、避雷针安装：先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块肋板，再将避雷针立起、找直、找正后进行点焊，然后加以校正，焊上其他三块肋板。最后将引下线焊在底板上，清除药皮刷防锈漆及铅油（或银粉）。

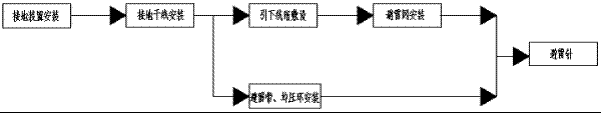

4. 工艺流程：


5. 接地电阻的测量
   1 测量方法：
   （1） 如图5所示，沿被测接地极E′，使电位探测针P′和电流探测针C′依直线彼此相距20m，插入地中，且电位探测针P′要插于接地极E′和电流探测针C′之间。
   （2） 用导线将E′、P′和C′分别接于仪表上相应的端纽E、P、C上。
   （3） 将仪表放置水平位置，检查零指示器的指针是否指于中心线上。若偏离中心线，可用零位调整器将其调整指于中心线。

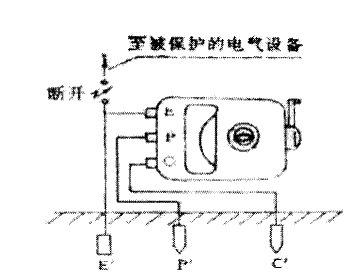

   （4） 将“倍率标度”置于最大倍数，慢慢转动发电机的手柄，同时旋动“测量标度盘”，使零指示器和指针指于中心线。当零指示器指针接近平衡时，加快发电机手柄的转速，使其达到每分钟120转以上。调整“测量标度盘”，使指针指于中心线上。                                       图5 接地电阻测量接线图
   （5） 如果“测量标度盘”的读数小于1，应将“倍率标度”置于较小的倍数，再重新调整“倍率标度盘”，以得到正确的读数。
   （6） 当指针完全平衡在中心线上以后，用“测量标度盘”的读数乘以倍率标度，即为所测的接地电阻阻值.
   2 注意事项：
   使用接地测量仪（接地摇表）时，应注意以下几个问题：
   （1） 当“零指示器”的灵敏度过高时，可将电位探测针插入土壤中浅一些；若其灵敏度不够时，可沿电位探测针和电流探测针注水使之湿润。
   （2） 测量时接地线路要与被保护的设备断开，以便得到准确的测量数据。
   （3） 当接地极E′和电流探测针C′之间的距离大于20m，电位探测针P′的位置插在E′C′之间的直线几米以外时，其测量的误差可以不计；但E′C′的距离小于20m时，则应将电位探测针P′正确地插于E′C′直线中间。
   （4） 当实测接地电阻达不到要求时，可首先采用增加接地极的方法来减小接地电阻。如仍不能满足要求，可根据实际情况采取下面一些措施：
   ① 置换电阻率较低的土壤；
   ② 接地极深埋；
   ③ 人工处理，即在接地极周围土壤中加入降阻剂；
   ④ 使用接地模块。
   （5） 在使用传统测量方法不便利的场所，可使用E2000型数字式接地电阻测试仪，它无需辅助线和探测针，只要将卡头在被测极上卡住，便可读出接地电阻值。
