分散式光缆有4芯、6芯、8芯、12芯。它的物理结构如图8所示，机械性能如表5所示。
图8 分散式光缆4～12芯
表5 分散式光缆的机械性能
5.室外光缆4～12芯铠 装型与全绝缘类型
(1)应用范围
·园区中楼宇之间的连接。
·长距离网络。
·主干线系统。
·本地环路和支路网络。
·严重潮湿、温度变化大的环境。
·架空连接(和悬缆线一起使用)、地下管道或直埋、悬吊缆/服务缆。
(2)性能与特点
·高性能的单模和多模光纤符合所有的工业标准。
·900μm紧密缓冲外衣易于连接与剥除。
·套管内具有独立TIA彩色编码的光纤。
·轻质的单通道结构节省了管内空间,管内灌注防水凝胶,以防止水渗入。
·设计和测试均根据Bellcore GR-20-CORE标准。
·扩展级别62.5/125符合ISO/IEC 11801:1995标准。
·Aramid抗拉线增强组织提高了对光纤的保护。
·聚乙烯外衣对紫外线或恶劣的室外环境有保护作用。
·低磨擦的外皮使之可轻松穿过管道,完全绝缘或铠装结构,撕剥绳使剥离外表更方便。
室外光缆有4芯、6芯、8芯、12芯,又分铠装和全绝缘型,其物理结构如图9所示，其机械性能如表6所示。
图9 室外光缆
表6 室外光缆的机械性能
6.室外光缆24～144芯铠装类型与全绝缘类型
(1)应用范围
·园区中楼宇之间的连接。
·长距离网络。
·主干线系统。
·本地环路和支路网络。
·严重潮湿、温度变化大的环境。
·架空连接(和悬缆线一起使用)、地下管道或直埋。
(2)性能与特点
·高性能的单模和多模光纤符合所有的工业标准。
·绝缘结构可避免雷击。
·套管内具有独立TIA彩色编码的光纤。
·轻质的单通道结构节省了管内空间,管内灌注防水凝胶,以防止水渗入,注胶芯完全由聚脂带包裹。
·设计和测试均根据Bellcore GR-20-CORE标准。
·扩展级别62.5/125符合ISO/IEC 11801:1995标准。
·Aramid抗拉线增强组织性能,提高对光纤的保护。
·聚乙烯外衣在紫外线或恶劣的室外环境下有保护作用。
·低磨擦的外皮使之可轻松穿过管道,完全绝缘或铠装结构,撕剥绳使剥离外表更方便。
室外光缆24～144芯光缆分全绝缘和铠装,规格有24、36、48、60、72、96、144芯7种,其物理结构如图10所示，其机械性能如表7所示。
图10 室外24～144芯光缆
表7 室外光缆24~144芯机械性能
7.单管全绝缘型室内/室外光缆
(1)应用范围
·在不需任何互联设备情况下,由户外延伸到户内,线缆具有阻燃特性。
·园区中楼宇之间的互连。
·本地线路和支路网络。
·严重潮湿、温度变化极大的环境。
·架空连接(和悬缆线一起使用时)。
·地下管道或直埋。
·悬吊缆/服务缆。
(2)性能与特点
·高性能的单模和多模光纤符合所有的工业标准。
·LSZH的设计符合低毒、无烟的要求。
·套管内具有独立TIA彩色编码的光纤。
·轻质的单通道结构节省了管内空间,管内灌注防水凝胶,以防止水渗入,注胶芯完全由聚脂带包裹。
·设计和测试均根据Bellcore GR-20-CORE标准。
·扩展级别62.5/125符合ISO/IEC 11801:1995标准。
·Aramid抗拉线增强组织提高对了光纤的保护。
·聚乙烯外衣在紫外线或恶劣的室外环境下有保护作用。
·低磨擦的外皮使之可轻松穿过管道,完全绝缘或铠装结构,撕剥绳使剥离外表更方便。
室内/室外光缆有4芯、6芯、8芯、12芯、24芯、32芯,其物理结构如图11所示，其机械性能如表8所示。

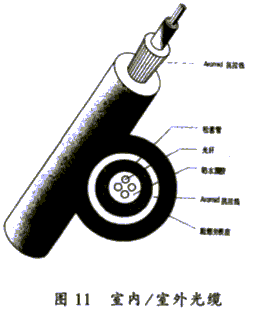

图11 室内/室外光缆
表8 市内/室外光缆机械性能
在进行综合布线时,应根据实际应用情况,参考光缆的应用范围和机械性能指标,选择合适的光缆产品。
