综合布线中最常用的双绞线电缆有以下几种:
1、5类4对非屏蔽双绞线
它是美国线缆规格为24的实芯裸铜导体,以氟化乙烯做绝缘材料,传输频率达100MHz。导线组成如表4所示,物理结构如图2所示。
表4 导线色彩编码
| 线对 | 色彩码 |
| 1 | 白/蓝//蓝 |
| 2 | 白/橙//橙 |
| 3 | 白/绿//绿 |
| 4 | 白/棕//棕 |
图2 5类4对非屏蔽双绞线
电气特性如表5所示。其中,"9.38 欧姆MAX. Per100m @ 20℃"是指在20℃的恒定温度下,每100米的双绞线的电阻为9.38 欧姆(下表中类同)。
表5 5类4对非屏蔽双绞线电气特性
| 频率需求(Hz) | 阻抗 | 衰减值 (dh/100)Max |
NEXT(db) (最差对) |
直流阻抗 |
| 256K | - | 1.1 | - | 9.38欧姆 MAX.Per 100m @ 20ºC |
| 512K | - | 1.5 | - | |
| 772K | - | 1.8 | 66 | |
| 1M | 85~115 欧姆 |
2.1 | 64 | |
| 4M | 4.3 | 55 | ||
| 10M | 6.6 | 49 | ||
| 16M | 8.2 | 46 | ||
| 20M | 9.2 | 44 | ||
| 31.25M | 11.8 | 42 | ||
| 62.50M | 17.1 | 37 | ||
| 100M | 22.0 | 34 |
2、5类4对24AWG100欧姆屏蔽电缆
它是美国线规为24的裸铜导体,以氟化乙烯做绝缘材料,内有一24AWG TPG漏电线。传输频率达100MHz,导线组成如表6所示,物理结构如图3所示,电气特性如表7所示。表6中屏蔽项"0.002[0.051]铝/聚酯带最小交叠@20℃及一根24AWG TPC漏电线"的含义是:
·屏蔽层厚度为0.002厘米或0.051英寸。
·@20℃代表在20℃恒定温度下。
表6 导线色彩编码
| 线对 | 色彩码 | 屏蔽 |
|
1 |
白/蓝//蓝 | 0.002[0.051] 铝/聚脂带最小 交叠@20º及一根 24AWG TPC 漏电线。 |
| 2 | 白/橙//橙 | |
| 3 | 白/绿//绿 | |
| 4 | 白/棕//棕 |

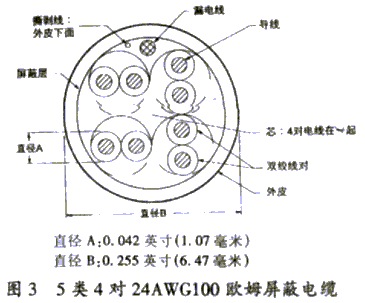

图3 5类4对24AWG100欧姆屏蔽电缆
表7 5类4对24AWG100欧姆屏蔽电缆电气特性
| 频率需求(Hz) | 阻抗 | 衰减值 (dh/100)Max |
NEXT(db) (最差对) |
直流阻抗 |
| 256K | - | 1.1 | - | 9.38欧姆 MAX.Per 100m @ 20ºC |
| 512K | - | 1.5 | - | |
| 772K | - | 1.8 | 66 | |
| 1M | 85~115 欧姆 |
2.1 | 64 | |
| 4M | 4.3 | 55 | ||
| 10M | 6.6 | 49 | ||
| 16M | 8.2 | 46 | ||
| 20M | 9.2 | 44 | ||
| 31.25M | 11.8 | 42 | ||
| 62.50M | 17.1 | 37 | ||
| 100M | 22.0 | 34 |

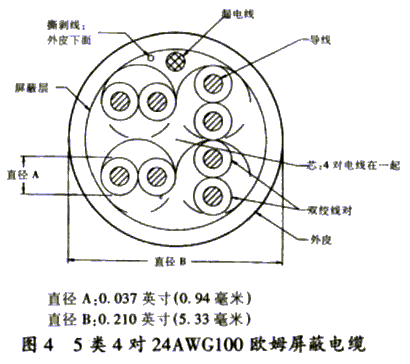

3、5类4对26AWG屏蔽软线
它由4对线和一根26AWG TPC漏电线组成,传输频率达100MHz。导线组成如表8所示,物理结构如图4所示,电气特性如表9所示。
表8 导线色彩编码
| 线对 | 色彩码 | 屏蔽 |
| 1 | 白/蓝//蓝 | 0.002[0.051] 铝/聚脂带箔内 有一段26AWG TPC 漏电线。 |
| 2 | 白/橙//橙 | |
| 3 | 白/绿//绿 | |
| 4 | 白/棕//棕 |
图3 5类4对24AWG非屏蔽电线电气特性
4. 5类4对24AWG非屏蔽软线
它由4对线组成,用于高速数据传输,适合于扩展传输距离,应用于互连或跳接线。传输速率达100MHz。导线组成如表9所示,它的物理结构如图5所示, 电气特性如表10所示。
表9 导线色彩编码
| 线对 | 色彩码 |
| 1 | 白/蓝//蓝 |
| 2 | 白/橙//橙 |
| 3 | 白/绿//绿 |
| 4 | 白/棕//棕 |
图5 5类4对24WAG100非屏蔽软线
表10 5类424WAG100对非屏蔽软线电气特性
| 频率需求(Hz) | 阻抗 | 衰减值 (dh/100)Max |
NEXT(db) (最差对) |
直流阻抗 |
| 256K | - | - | - | 8.8 欧姆 MAX.Per 100m @ 20ºC |
| 512K | - | - | - | |
| 772K | - | 2.0 | 66 | |
| 1M | 85~115 欧姆 |
2.3 | 64 | |
| 4M | 5.3 | 55 | ||
| 10M | 8.2 | 49 | ||
| 16M | 10.5 | 46 | ||
| 20M | 11.8 | 44 | ||
| 31.25M | 15.4 | 42 | ||
| 62.50M | 22.3 | 37 | ||
| 100M | 28.9 | 34 |
