1、设计指导思想
本设计思想主要按照以下指导思想编制。
(1)CNCnet以宽带IP城域网建设目标,并以光传输为基础的IP城域网与FE/GE网络直接接入相配合的城域网组网模式为首选。
(2)城域网的核心层至少应通过 其中的两个POP点与骨干网的POP点相连,防止城域核心节点单点失效造成城域网与骨干网通信中断。
(3)通过骨干网节点与其他电信骨干网(或数据网)互联;通过城域网综合互通平台与其他电信本地网互联。通过城域核心POP点与其他IP类网络互联。
(4)为满足IP业务接入、电路专线本地接入、网络互联等业务需求,基础传输网以综合SDH传输网作为主要技术手段组网。
(5)综合接入层以(FTTB/FTTC+LAN)为主,光电并举的原则。接入网的建设应该与本地传输网发展相结合。
网通宽带城域网的建设目标是以合理的投资建成一个以IP技术为基础的宽带多业务网络平台,实现在一个先进、统一的综合业务网络平台上提供包括VPN、语音、视频点播(VOD)、高速Internet接入、企业上网、企业互联、远程监控监测、交互式游戏、远程教育、远程医疗、社区服务等多种业务需求,并应具有良好的可扩充性,将来开展新的业务时能迅速、简便的实现,为信息化平台建设提供先进可靠的网络基础设施。
2、IP城域网网络的设计结构
常规的IP城域网从网络层次上看,由骨干层、汇聚层、用户接入层(接入层、用户层)3个部分组成,如图1所示。

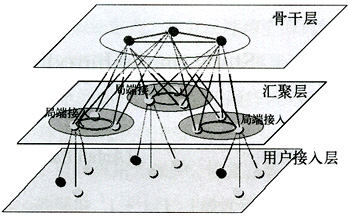

图1 城域网网络示意图
(1)骨干层:将多个汇聚层连接起来,为汇聚层网络提供数据的高速转发,同时实现与CNCnet骨干网络的互联,高速IP数据出口。骨干层网络结构重点考虑可靠性、可扩展性和开放性。
(2)汇聚层:完成本地业务的区域汇接,进行带宽和业务汇聚、收敛及分发,并进行用户管理,通过识别定位用户,实现基于用户的访问控制和带宽保证,以及提供安全保证和灵活的计费方式。
(3)接入层:通过各种接入技术和线路资源实现对用户的覆盖,并提供多业务的用户接入,必要时配合完成用户流量控制功能。
3、IP城域网建设方案
金华网通公司城域网分布于金华市内4个点,永康2个点,义乌2个点,计划建设成基于以太网接入和VLAN连接的宽带IP城域网。该城域网具有1个GE的Internet出口(通过CNC骨干网的POP路由器上的GE端口)。该城域网结构图如图2所示。

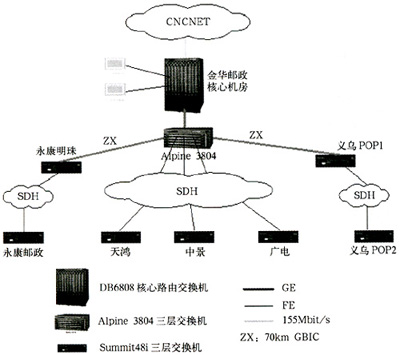

图2 金华IP城域网网络结构示意图
金华城域网的网络节点包括骨干层、汇聚层,开通后还会有接入层,其中骨干层包括1个核心节点:金华邮政机房。核心节点配置有一台爱立信的Extreme BD6808核心路由交换机,和一台Alpine3804核心三层交换机。BD6808核心路由交换机通过155Mbit/s接口连接CNC骨干网POP路由器,通过1GE以太网端口连接城域网的汇聚节点。汇聚层目前有7个节点,永康明珠、永康邮政、金华中景大楼、金华广电大楼、金华天鸿大楼、义乌POP1、义乌POP2节点。每个汇聚节点各有一台Extreme Summit48i汇聚三层交换机。在本期城域网项目中,各节点间的连接主要靠混合传输网来实现。各汇聚交换(Summit48i)配置了100Mbit/s以太网端口连接混合传输网。如图1所示,永康明珠和义乌POP1与金华邮政中心骨干机房的BD6808核心路由交换机通过GE裸光纤直连,向下通过混合传输网分别以百兆以太网端口连接永康邮政和义乌POP2节点,其它节点到核心路由交换机的连接是通过城域网的综合传输网来实现的。
