综合布线设备类型介绍

6 配线架

配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。
双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接，用在主配线间和各分配线间。双绞线配线架的型号很多，每个厂商都有自己的产品系列，并且对应3类、5类、超5类、6类和7类线缆分别有不同的规格和型号，在具体项目中，应参阅产品手册，根据实际情况进行配置。

双绞线配线架

光纤配线架的作用是在管理子系统中将光缆进行连接，通常在主配线间和各分配线间。

SC光纤配线架

 ST光纤配线架

7 光纤连接器

光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它媒介如塑胶等为传输媒介的光纤连接器；按连接头结构型式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种型式；其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；SC和MT连接器用于网络设备端较多。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC型；按光纤芯数分还有单芯、多芯（如MT-RJ）型光纤连接器之分。 光纤连接器应用极广，品种繁多。

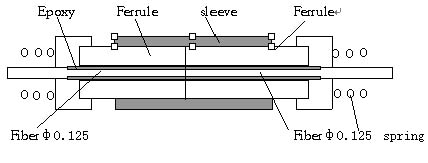

下面是最常见的FC型（即圆柱套筒型）连接器的基本结构。

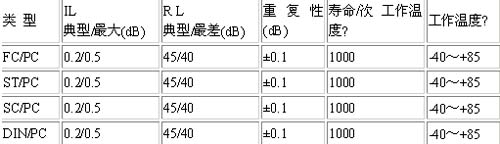

部分单模光纤连接器的主要特性
