垂直引上架的安装新工艺新技术

 电缆从配电室引出后，必须经过由电缆桥架的主要部件组成的引上架。经过引上架之后电缆可以顺利地进入电缆桥架。这种引上架装置安装灵活，使用方便。除了槽式电缆桥架，有时为了全封闭的需要，从配电室引出电缆就直接进入桥架之外，其余各式电缆桥架没有必要这样安装。因此，向客户介绍这种电缆引上架的安装方法，希望客户在安装时选用。
    1．引上架横梁(QJ—CJ₁)
    电缆从配电室引出后，便一根根排列在横梁上，然后用电缆卡子，把每根电缆固定在横粱上．以便垂直引上电缆桥架。具体尺寸见表4—5一l。



	型号	Lmm
	QJ-CJ160 QJ-CJ180 QJ-CJ1100 QJ-CJ1120 QJ-CJ1140 QJ-CJ1160 QJ-CJ1180 QJ-CJ1200	600 800 1000 1200 1400 1600 1800 2000

    2．引上架固定板(QJ-CJ₂)，是横梁的一个附件。每个横梁有两块固定板，横梁经过固定板。才能固定在立柱上。见图4—5—1。
    3．引上架固定板垫板(QJ一CJ₃)，是把横梁固定在立柱上，用连接螺栓固定时。所必需的一块垫板。它和固定板配套，每个固定板，必备一块垫板。
    见图4—5—2。

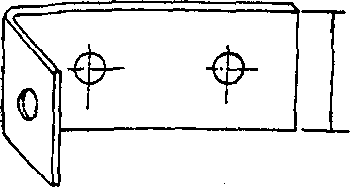

图4-5-1 引上架固定板QJ-CJ₂



图4-5-2 引上架固定板垫片 QJ-CJ₃

    4．引上架是由两个工字钢立柱，及其工字钢立在接头组成两个侧壁。其横梁就通过横粱固定板及垫板，固定在工字钢立柱上。横梁需要数量由安装者自行确定。保证电缆垂直固定不变形即可。具体安装方法见图4-5-3。

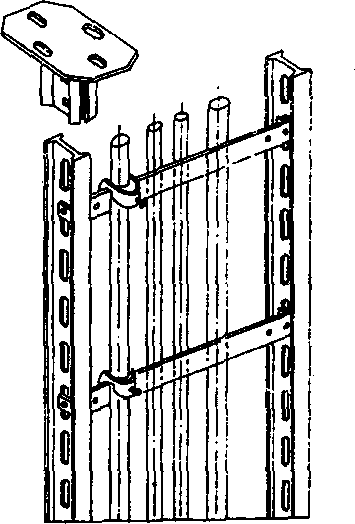

图4-5-3 垂直引上架安装示意图
