此部分装置由¢60mm钢管制成,并用薄钢板压制的各种卡子、开关板、安装盒等组成。
下面详细介绍各部分零配件:
1 .引下管c型配制组件(QJ-Y1)由U型卡板、支承板、横担、稽形压板等组成。U型卡板由支承板的宽度确定。支承板的具体尺寸,由安装时需要的强度自行设计确定。横担角钢由桥架宽度b来决定其长度。横形压板由薄钢板压制而成,其长度由支承板的宽度决定。见图4—5—4。
2 .按钮接盘(QJ-Y2)。由开关底座和夹板组成。具体安装尺寸见图4—5—5。

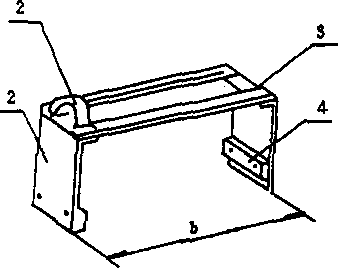

图4-5-4 C型配制组件
1.U型卡板 2.支承板 3.横担 4.槽形压板

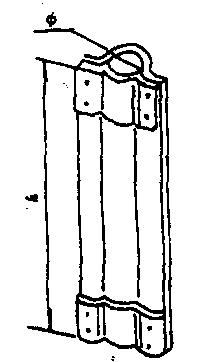

图4-5-5 按钮接盘
