电缆桥架对天棚的吊装新工艺新技术

放大字体  缩小字体 发布日期:2012-06-15  浏览次数:491


电缆桥架对天棚的吊装方法,按其电缆桥架的安装方式分为简装式、半装配式、全装配式三种。
    对于电缆较少、载荷不大的单层托盘,用单根吊杆吊装的叫简装式。这种装配形式在现场安装中较为常见。
    托盘为定型设计,支架即托臂是用型钢焊接悬吊杆上,这种形式的牲配叫半装配式。这种形式过去较多,现在已经较少了。
    托盘及托臂均为定型配套,现场组装而成,这种形式的装配叫全装配式,目前安装的电缆桥架几乎全是这种形式。
    装配形式又分为单侧、双侧。每侧叉分为单层、二层、三层等等。
    电缆桥架对天棚的吊装方法,按其安装的结构来分,各种安装形式及方法比较多,以下逐一介绍如下:
    ①单干吊装方法
    ②双杆吊装方法
    ③悬吊立柱接头的安装方法

单杆吊装方法
     此方法是把吊杆先焊接在一块钢板上,然后把钢板用预埋螺检或者膨胀螺栓固定在天棚上。吊杆悬吊托臂,托臂支持托盘。可以单侧也可双侧;但层次不宜过多。载荷不能太重,见图 4—2一l。

单杆吊装法示意图

 图4-2-1 单杆吊装法示意图

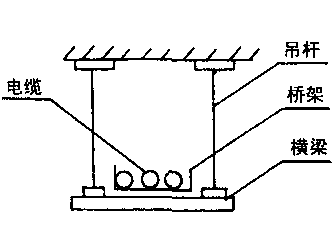

  这种方法也是把吊杆焊接在钢板上,然后把钢板固定在天棚上。两个吊杆用螺母固定在同一根横粱上。横梁可以用型钢做成,横粱上面支持托盘桥架。这种方法比较呆板,不够灵活,见图4—2—2。


双杆吊装法示意图

图4-2-2 双杆吊装法示意图

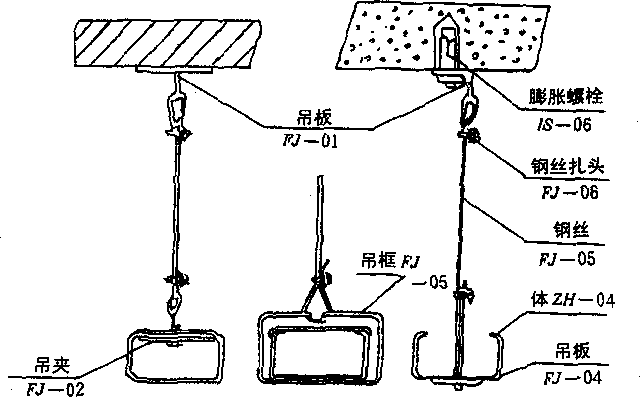

这种方法是用钢板做成吊板,然后用膨胀螺栓把吊板固定在天棚上。吊板下面用钢丝绳做成吊杆.可以悬吊各种吊架。如:吊夹、吊框、吊板等。其吊框、吊夹上面吊托各种电缆桥架。此种方法载荷不能太重,桥架不宜过多。见图4—2—3。


钢丝绳吊装法示意图

图4-2-3  钢丝绳吊装法示意图
