毛细管平面空调系统-控制中心

放大字体  缩小字体 发布日期:2012-08-01  浏览次数:323

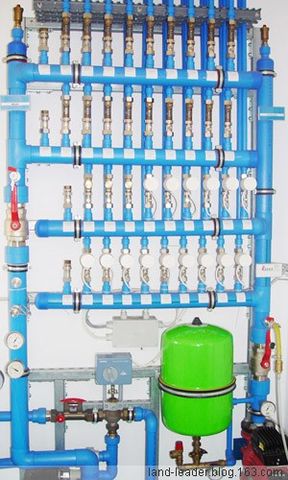

控制中心:

    主控制站起到传递能量的作用。同时将制冷机或者燃气锅炉的一次循环水系统和毛细管系统二次循环水分开。

    主基站通过连接器或者分水器向每层的毛细管系统供水,控制器固定在一片镀锌金属板上,出厂前系统需要进行压力测试,测试压力为10bar,测试时间为3小时,控制器配备扬程给定的水泵或者由业主将来根据需要自行配备。

参数:

高度:约1400-2000mm*

宽度:约400-800mm*

厚度:约400mm*

制冷量:150KW

系统运行压力:最大为5bar

*尺寸可根据具体项目具体设计

控制系统组件-集分水器

    用于辐射供冷暖系统的冷热媒集配装置即集分水器,有一个进口(或出口)和多个出口(或进口)的圆形承压装置,使横截面的流速限制在一定范围内,并配置放气装置和各种通路阀门,以控制系统流量和使各项分路流量分配均匀。其特点:

    ●各集分水器均由粗管和细管焊接而成,总管内水流均匀;

    ●PPR集分水器全部可以提供非标设计、制作

集分水器总管规格

集分水器分支路规格

φ40

φ20

φ25



φ50

φ20

φ25



φ63

φ20

φ25

φ32



φ75

φ20

φ25

φ32

φ40

φ90

φ20

φ25

φ32

φ40

φ110

φ20

φ25

φ32

φ40

φ125

φ20

φ25

φ32

φ40

标准集分水器长度尺寸参考:

集分水器规格

集分水器长度(mm)

每增加或减少一个支路总长度增加或减少(mm)

JFSφ40/20-3Y

490

100

JFSφ40/25-3Y

490

100

JFSφ50/20-3Y

490

100

JFSφ50/25-3Y

490

100

JFSφ63/25-3Y

500

100

JFSφ63/32-3Y

500

100

JFSφ63/40-3Y

540

115

JFSφ75/25-3Y

500

100

JFSφ75/32-3Y

500

100

JFSφ75/40-3Y

540

115

JFSφ90/32-3Y

520

100

JFSφ90/40-3Y

560

115

注:表中所列分水器均以3支路为例,都带有Φ20的放水阀和排气阀接口

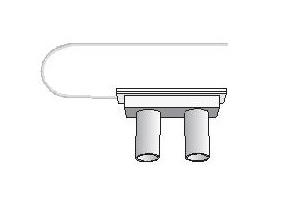

控制系统组件-露点探测器

    露点控制器内置于带有吸入管的盒内,适用于砂浆抹灰安装的应用。材质为线形低密度聚乙烯外壳,镀金导热嵌板。

    长度:43mm

    宽度:12mm

    高度:10mm

    连接线:两根长10m单绞线

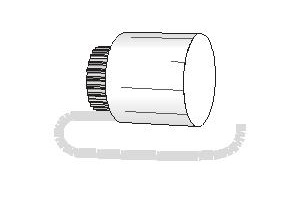

控制系统组件-热力执行驱动器



    材质:塑料外壳,金属连接器

    直径:52mm

  高度:72.5mm

  标准型号:电流较少闭合(可能有变化)

  电力连接:24V

  启动电流:0.7A

  额定电流:0.013A

  输入功率:3W

  设定负荷:125N

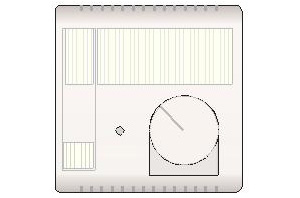

控制系统组件-房间温度控制器

  两线或三线系统,用于房间的供热或供冷控制,设定值调节器,露点防护装置显示运行状态及露点防护装置的电子显示器。

 材质:灰白色塑料架

 长度:74mm

    宽度:74mm

    高度:36mm

    操作电压:24V±10%,50-60Hz

    输入电流:30mA

    调节范围:5-40℃

    开关滞后:1K

    温度感应器:内置NTC型探头

    开关输出:三端双向可控硅开关元件(TRIAC),24V-1A,短时间可达2.5Amp
