毛细管平面空调系统技术参数:
夏季:供水温度为16/18 ℃
辐射面表面温度约为20 ℃
室内温度为26℃时,制冷量为80 W/m2。
冬季:系统供水温度为32/28 ℃
辐射面表面温度为30 ℃
室内温度为20℃时,制热量为86W/m2。
产品形式:
毛细管席
毛细管席 K.S15系列:
集水管 20x2mm
毛细管 3.35x0.5mm
管间距 15mm
长度 600-6000 mm (每10mm一个级别)
宽度 150-1250 mm (每30mm一个级别)
水容量 0.27l/m2
制冷量 80w/m2
允许最大供热温度 60℃
工作压力 4bar
高压型毛细管席
高压型毛细管席 P.VS30系列:
集水管 20x3.4mm
毛细管 4.5x0.8mm
管间距 30mm
长度 600-6000mm (每10mm一个级别)
宽度 150-1250 mm (每60mm一个级别)
水容量 0. 2l/m2
制冷量 80w/m2
允许最大供热温度 80℃
工作压力 最大20bar

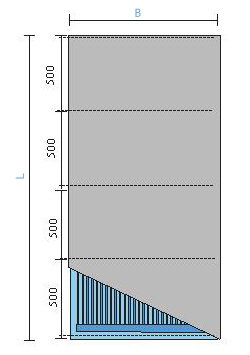

石膏板模块
石膏板模块 B.GK12系列:
集水管 20x2mm
毛细管 3.35x0.5mm
管间距 10mm
长度 1500和2000mm
宽度 600 mm
水容量 0.46l/m2
制冷量 76w/m2或64w/m2
制热量 150w/m2或135w/m2
允许最大供热温度 45℃
工作压力 4bar
金属板模块
金属板模块 B.MV 10 系列
产品构成 30 mm 厚的隔音瓦片BEKA毛细管模块
安置于一个密封的聚乙烯薄层内
集水管尺寸 20x2 mm
毛细管尺寸 3.35x0.5 mm
细管间距 10 mm
毛细管席长度 600-625mm
毛细管席宽度 600-625mm
模块充水后质量 5.3kg/m2
水流量 0.46 l/m2
制冷量 28-67w/m2 制热量: 28-117w/m2
最高允许的热水温度 45℃
系统运行压力 4 bar
