视频会议系统设备安装与调试

　　MPEG是Moving Pictures Experts Group，即“运动图像专家组”的英文缩写，这个专家组是由国际标准化组织ISO和国际电子委员会IEC于1988年联合成立的，致力于运动图像及其伴 音编码的标准化工作，MPEG制定的标准主要有MPEG-1、MPEG-2和MPEG-4。和其它标准相比，MPEG-4压缩比更高、节省存储空间、图像 质量更好，特别适合在低带宽条件下传输视频，并能保持图像的质量。目前基于软件的视频会议系统，基本上都是采用这个技术标准。
　　（1）H.320协议的特点
　　在视频会议系统领域，特别是专网中，基于H.320的视频会议系统占据主要市场。在国内,一些大集团、企业、军队用户都组建了基于H.320的视频会议专网。

　 　H.320视频会议系统的优点是系统比较成熟，功能、性能完善，有大型系统运行的经验。但H.320也有很多缺点,主要是H.320系统对时钟的同步要 求很高。一般采用2MB/S专线或ISDN连接终端与MCU,在MCU级联、会议电视编号方面受到限制。专线支持的视频会议系统价格高，不便于使用。我国 的H.320视频会议系统一般都是由单位自己建设专网,专网专用,建设和维护成本都很高,不便于将业务推向于公众。这大大阻碍了H.320会议电视系统的 发展。

（2）H.323协议的特点
　　 随着INTERNET网络规模的扩大,用户数量以及业务量呈指数增长,数据业务将成为未来承载的主要业务量,IP协议也将成为传送数据的主要协议。采用H323协议组网,比H320组网具有很多优势：
　　① 组网灵活：用户可以自己组织会议,不需要系统操作员来控制，减少操作人员的参与，便于业务的开展；
　　② 节省带宽：采用H.323组网,不召开会议时不占用带宽，与其他业务共享带宽，速率可调，可以是128KB/S、384KB/S、768KB/S或2MB/S等。而H.320组网是专线专用，造成线路的极大浪费；
　　③ 终端设备投资少：随着城市信息化建设的逐渐完善，接入网带宽的不断提高，将会给H.323会议电视网带来大量的用户，对普通用户而言，H.323会议电视系统终端只需要在己有多媒体计算机上添加摄像头，视频采集卡和麦克风即可。
　　④ 接入方便：IP接入极为方便。目前,部队、政府机关、大型企业用户基本上都组建成了自己的局域网，有对会议电视接入的巨大需求，通过局域网接入到会议电视系统比采用H.320专线方式要方便得多。

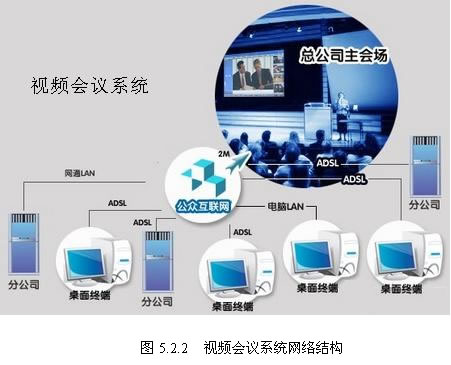

　　⑤ 发展方向：基于IP的H.323系统具有灵活的多媒体通信的功能，它能在各种计算机网络（例如：基于INTRNET、INTRANET及各种LAN（上运 行，并能和其他广域网互通。作为IP网的主体协议，H.323代表了会议电视系统的发展方向。采用H.323协议的视频会议系统典型结构如图5.2.1所 示。
　　


　　3．视频会议系统网络线路简介

　　目前，很多企业在进行信息化，而视频会议成为信息化建设的标志。如何根据自身的应用需求来选择视频会议系统网络？下面简单介绍常见的几种视频会议系统网络连接方式。
　　

　　（1）LAN接入方式
　　宽带网实际上就是“IP城域网”，它是在城市范围内以IP协议（Internet Protocol，互联网协议）为主的互联网，它以多种传输媒介为基础，采用TCP/IP协议为通信协议，通过路由器组网，实现IP数据包的路由和交换传 输。
　　IP城域网的接入方式目前一般分为LAN接入（网线）和FTTX接入（光纤）：LAN接入是指从城域网的节点经过交换器和集线器将网线直接拉到用户的 家里。它的优势在于LAN技术成熟，网线及中间设备的价格比较便宜，同时可以实现1M、10M、100M的平滑过渡。
　　FTTX接入是指光纤直接拉到用户的家里（FTTH光纤到户）或电脑（FTTD光纤到桌面），由于目前光纤网络产品的价格昂贵，尚未到普及阶段，但它 的无限带宽容量却是未来宽带网络发展的方向。目前光纤主要用于骨干网和各个节点的连接上。
　　（2）ADSL接入
　　ADSL（Asymmetrical Digital Subscriber Loop 非对称数字用户线环路）是一种全新的上网方式，被欧美等发达国家誉为"现代信息高速公路上的快车"。 它利用现有的一对铜双绞线（即普通电话线），为用户提供上、下行非对称的传输速率（带宽），上行（从用户到网络）为低速传输；下行（从网络到用户）为高速 传输。它因其下行速率高、频带宽、性能优等特点而深受广大用户的喜爱，成为继MODEM，ISDN之后的又一种全新更快捷，更高效的接入方式。
　　ADSL可以一线多用，上网的同时可以打电话，互不影响，费用低廉。属于"专线"上网方式，上网不需要缴纳电话费，节省开支， 安装简易。可直接利用现有用户电话线，不需另外申请增加线路，只需在用户侧安装一台ADSL Modem和一只电话分离器，在电脑上装上网卡即可使用。广泛应用于家庭办公、远程办公 、高速上网、远程教育、远程医疗、VOD视频点播、视频会议、网间互联等。
　　（3）CableModem接入方式
　　CableModem是广电系统普遍采用的接入方式。利用现有的有线电视（CATV）网络，以Cable（同轴电缆）或HFC（Hybrid Fiber／Coax光纤同轴混合）网络作为传输通道，采用Cable Modem（电缆调制解调器）技术接入网络，它最大的优势在于速度快，占用资源少，其下行传输速率根据频宽和调制方式不同可以达到 27～56Mbit／s，上行传输速率可以达到10Mbit／s。在实际运用中，Cable Modem只占用有线电视系统可用频谱中的一小部分，因而上网时不影响收看电视和使用电话。计算机可以每天24小时停留在网上，不发送或接收数据时不占用 任何网络和系统资源。Cahle Modem本身不单纯是调制解调器，它集Modem、调谐器、加／解密设备、桥接器、网络接口卡、SNMP代理和以太网集线器的功能干一身，无需拨号上 网，不占用电话线，只需对某个传输频带进行调制解调，这一点与普通的拨号上网是不同的（普通的Modem的传输介质在用户与交换机之间是独立的，即用户独 亨通信介质）。
　　除此之外，有线电视网的带宽为所有用户所共享，即每一用户所占的带宽并不同定，它取决于某一时刻对带宽进行共享的用户数。随着用户的增加，每个用户分 得的实际带宽将明显降低，甚至低于用户独享的ADSL带宽。由于其现为共享型网络，数据传送基于广播机制，通信的安全性不够高。另外，它主要铺设在住宅小 区，显然不及市话双绞线覆盖的范围广泛。
　　（4）无线接入技术
　　无线接入是指从交换节点到用户终端部分或全部采用无线手段接入技术，无线接入技术可以分为移动接入和固定接入两大类。
　　移动无线接入网包括蜂窝区移动电话网、无线寻呼网、无绳电话网、集群电话网、卫星全球移动通信网直至个人通信网等等，是当今通信行业中最活跃的领域之 一。其中移动接入又可分为高速和低速两种。高速移动接入一般可用蜂窝系统、卫星移动通信系统、集群系统等。低速接入系统可用PGN的微叫、区和毫微小区， 如CDMA的WILLJACS、PHS等，还有象移动的GPRS等。

　 　固定接入是从交换节点到固定用户终端采用无线接入，它实际上是PSTN／ISDN的无线延伸。其目标是为用户提供透明的PSTN／ISDN业务，固定无 线接入系统的终端不含或仅含有限的移动性。接入方式有微波一点多址、蜂窝区移动接入的固定应用、无线用户环路及卫星VSAT网等。固定无线接入系统以提供 窄带业务为主，基本上是电话业务。主要的固定无线接入技术有三类，即已经投入使用的多路多点分配业务（MMDS）和直播卫星系统（DBS）以及本地多点分 配业务（LMDS）。前两者已为人熟知，而LMDS则是刚刚兴起，近来才逐渐成为热点的新兴宽带无线接入技术，LMDS通常使用20～40GHz频带的高 频无线信号，在用户前端设备和基站间收发数字信号，上／下行传输速率可以达到数兆比特每秒。其主要优势是几乎无需外部电缆线路，而且安装迅速灵活，但除了 频道干扰外还存在雨衰、视距传输等问题，另外设备价格也还比较贵。

　4．典型视频会议系统拓扑图
　　（1）中小型会议系统
　　

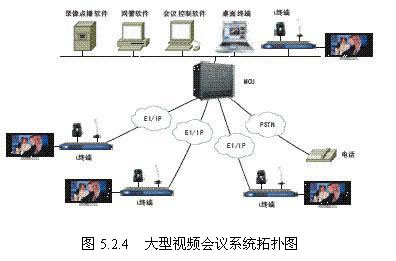

　　（2）大型会议系统
　　

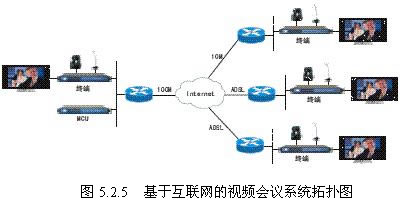

　　（3）互联网会议系统
　　

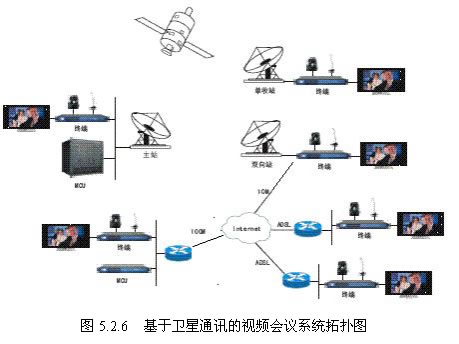

　　（4）卫星会议系统
　　
　　（5）多级互联会议系统
　　
　　5．视频会议系统设备的选择
　　随着网络环境的不断完善，各级政府、事业单位、医疗、军队、金融、教育、大中型企业等纷纷开始营建视频会议系统，建立快速高效的沟通渠道，但由于视频会议系统是一个大型的复杂系统，造价比较高，如何选择视频会议系统设备，至关重要。
　　（1）视频系统设备选型的基本原则
　　视频会议系统传送的是多媒体数据，与普通数据不同，由于声音和动态图像的源信号的数据量较大，无法直接在一般条件的数字线路上传输。同时，基于对实际 使用效果的要求，用户还要求传送的声音、图像信号连续平滑，其它辅助功能使用简捷。因此，要达到这样的效果，系统在声音、图像压缩、通讯线路条件、数据和 应用程序共享等方面都对技术提出了很高的要求。
　　在前几年，视频会议系统一般在中高速专线上运行，设备绝大部分也是专用的，所以系统费用非常高昂，同时支持的群组会议成员也比较少，无法适应普通用户使用。目前视频会议已经开始逐步向宽带Internet网络发展，费用也开始大幅度下降。
　　一般的视频会议系统整体系统包括了MCU （视频会议服务器）、会议室终端、PC桌面型终端、电话接入网关等几个部分。各种不同的终端都连入MCU进行集中交换，组成一个视频会议网络。还有些厂 家，如国内一些视频会议提供商还专门设计了语音会议系统等，可以让所有桌面用户通过PC参与语音会议，这些是在视频会议基础上的衍生。
　　对于视频会议系统的设备选型是一项综合性很强的工作，需要综合考虑技术的先进性、开放性、成熟性和网络的实际需求以及性能价格比等因素。
　　1）选择主流技术协议：选择的设备应能够在一定程度上支持代表未来发展方向的新规范。如采用H.320协议框架的技术和产品，同时必须支持H.263、H.263+、G.722等。
　　2）选择主流生产商：重点选择在MCU和视频终端当前市场占有率最大，且发展前景最为看好的，全球最主要的主流视频会议设备生产厂家。
　　3）选择主流技术产品：选择生产商在今后较长时期内全力发展、支持的产品。MCU要支持混合速率，支持多种网络规范的会议系统的混合使用，支持灵活的分屏显示功能，具有双视频流功能。
　　4）选择高性能价格比：与所有的系统建设一样，视频系统的建设同样要平衡投入产出，要尽量避免“一次到位”的思想，这是因为信息技术和市场在的变化日 新月异。技术的发展使得网络带宽成数量级的提高，设备价格不断降低，带宽单位价格则成数量级的降低，造成相关系统建成后，在激烈的市场竞争环境中，实际的 业务量可能很难达到当初系统建设时所做的预测，因此如果一味地追求“一步到位”，很可能会发现投入产出无法达到预期的局面。应当采取“滚动”建设的模式， 即先期投入资金满足近期业务预测，在实际应用中如果达到预期目标或有新的扩容需求，则可以将原有设备从核心推向网络系统边缘，保证原有设备的充分使用，同 时增加新的核心设备，提高网络系统的总体容量。
　　5）选择安全性高的视频会议系统：目前危及IP视讯业务安全的手段有窃听、假冒、修改数据包、路由攻击、病毒、密码系统的攻击、来自系统内部的攻击 等，所以不仅要在技术层面构建安全的多媒体数据传输、处理和存储过程，还要在视频系统建设完成后，着力保障整个视频系统能安全运行，以提供具有可用性、机 密性、完整性、不可否认性和可控性的视讯服务。
　　（2）选购前应考虑的一些问题
　　1）视频会议系统应能安全、稳定、可靠运行
　　视频会议系统是一个实时性很强的系统，同时传播信息时又有很高的保密要求，所以在组织会议时，系统安全、稳定、可靠运行成为最基本的要求。
　　2）选购的视频会议系统应能与其它品牌的系统兼容
　　视频会议系统通常由视频会议终端＋多点会议控制器MCU＋网络管理软件＋传输网络这四大部分构成，还包括文档投影仪、监视器/电视机、大型扩音器、麦 克风、大型摄像机、DVD播放机 、录像机、外部遥控器、写字板、中央控制 、记忆卡、放映机、等离子屏、计算机监视器等众多附属设备，系统牵涉面很多。为了节省费用，可能不同部分购买不同品牌设备，但一定要确保所购买的系统有 “协同工作能力”，如桌面型终端能与其它厂商的机顶盒型终端和会议室型终端召开会议等。为保证长期使用，所购买视频会议系统要有很好的兼容性和可扩展性。 视频系统除对自身版本升级有兼容性和产品瞻前顾后特性外，还要有与其他品牌产品的视音频信号的互通能力，才能保证使用者不浪费过去使用的影像资源和最大合 理化使用手中其他品牌产品的资源。
　　3）视频会议系统应方便管理和使用
　　视频会议系统是一个共享平台，它应是一个公众容易使用的工具，而不应是只供专业技术人员使用的系统。所以在选择购买视频会议系统时，必须考虑系统的易用性和可管理性能，否则系统应用推广和实施起来会存在很大风险。
　　4）视频会议系统设备供应商应能提供全方位的服务
　　例如，有电话服务台吗? 供应商提供在线诊断，并通过ISDN线来快速地识别并修复软件错误吗？如果配件出了问题，当修理的时候，供应商会提供备用系统吗？供应商会派工程师来解决问题吗？多久会来——两个小时，两天？供应商提供全球服务支持吗？
　　5）购买的视频会议系统应能在主流的标准协议下工作
　　大多数现在视频会议系统遵循H.320标准、基于ISDN标准，但有些采用H.323来工作。虽然基于网络的视频会议仍处在发展阶段，但是选择同时遵循H.323和H.320标准的系统仍是明智的，因为当标准更加成熟、网络连接速度够快的时候，它就能向IP转换。
　　6）视频会议系统支持多点会议吗，例如与好几个地点链接？要增加额外的硬件和软件吗？
　　7）视频会议系统应用时间长久以后，能否与未来的系统和技术兼容和集成？制造商有否为该产品作了详细的战略规划？
　　8）制造商在视频会议系统领域有可靠的声誉。
　　6．主要视频会议系统设备生产商及其产品简介
　　伴随着我国经济的快速发展，视频会议系统技术及其产品由少数大公司一统天下的局面已经被打破了，逐渐发展成为由外商（如Polycom、Sony等)和中国本土企业（如华为、科达等）共同分争视频会议市场的格局。
　　（1）宝利通（Polycom）
　　美国宝利通公司成立于1990年，是目前全球能够同时开发、制造和销售高质量视频会议、IP会议、电话会议系统的上市公司。通过不断地扩展，宝利通公 司已从音频会议设备的市场开拓者成为领先的DSL设备供应商及全球视频和音频会议最大市场分额占有者和行业唯一提供端对端完整视频通信解决方案的厂家。宝 利通全球共有175家分销商、代理商和OEM伙伴。在英国、荷兰、香港、日本、澳大利亚、墨西哥、德国设有全资子公司。亚太区总部为香港，在新加坡、悉 尼、上海和北京设立常驻办事处。自1998年7月以来，Polycom一直保持全球视频会议终端厂家销售第一名。2001年视频产品全球市场份额达到 62%，同时专业电话会议终端销售份额高居全球市场份额的93%。
　　1）中小型视频会议系统
　　Polycom VSX 6000 是一款体积小巧的入门级机顶盒视频会议系统，内置 IP 连接能力，可供三到七人的小组使用。Polycom VSX 5000 新款入门级产品非常适合于规模较小的会议空间。采用 Polycom 　　StereoSurround技术，声音清晰自然，音响效果一流、视频质量出色。Polycom VSX 5000 可方便地安置在电视机、等离子显示器或者LCD显示器上面，使用就像电话一样简便。VSX 5000 与 Polycom Media 和（或）Video Cart 结合使用，还可创建出全面的会议室解决方案。
　　2）大型视频会议系统
　　Polycom HDX 8000、9000系列产品，VSX7000、8000系列产品功能强大、性能优异、高度灵活，可以实现高度集成的大型视频会议环境。真正高清视频，分辨 率720p，可连接多个高清视频源；采用StereoSurround? 技术，以 22 kHz 音频令语音、音乐清晰可闻；图像、文档和多媒体等高清内容，均以原始分辨率轻松共享，通过 HDX Executive Collection 落地式或壁挂式解决方案实现会议室优化。
　　（2）索尼（Sony）
　　索尼公司是世界上专业视听产品、游戏产品、通讯产品和信息技术等领域的先导生产商之一。索尼在视频会议领域坚持不懈地进行创新，追求完美境界。 随着客户需要推动技术的进步和完善。Sony视频会议系统提供完整、灵活、可扩充的视频会议解决方案， 满足用户在不同应用领域的需要：从大型会议直至个人商务应用。索尼向客户提供的系统，不但具有优异的稳定性，而且配备易于操作、有直观用户界面的终端。索 尼视频会议系统还是第一家实现下列业绩的厂商：①通过PCS-5000系统，在终端内实现多点视频会议功能；②通过PCS-1系统，在中型终端内提供 MPEG-4  AAC(14 kHz 高质量音频)、H.264标准编码，以及一个6站多点通讯功能；③通过PCS-TL50系统，在全能式系统内引进20寸宽屏幕显 示器等
　　索尼视频会议系统提供如下产品系列：
　　1）SONY PCS-1P：普及型视频会议终端，内置麦克风，最高IP带宽支持2M,支持最新的H.264协议，支持H.239双流协议，支持AES加密，性价比高。
　　2）SONY PCS-TL30：桌面型一体化视频会议终端，17英寸高亮度液晶显示器。最高IP带宽为2M，支持最新的H.264协议，支持H.239双流协议，支持AES加密。
　　3）SONY PCS-TL50：桌面型一体化视频会议系统，20英寸高亮度液晶显示器。最高IP带宽为2M，支持最新的H.264协议，支持H.239双流协议，支持AES加密。
　　4）SONY PCS-G50：高端视频会议系统，最高IP带宽为4M，支持最新的H.264协议，支持H.239双流协议，支持AES加密,标配1个摄像头。
　　5）SONY PCS-G70：高端视频会议系统，最高IP带宽为4M，支持最新的H.264协议，支持H.239双流协议，支持AES加密。支持6点电视墙,支持现场录制,支持流媒体广播。
　　6）SONY PCS-HG90：高清视频会议系统，1280 × 720/60P高清晰度视频格式，8Mb/s的IP网络最高视频传输速率。通过其先进的H.264高清视频编解码器,及其1280 × 720 60P/30P的高分辨率和高帧率。
　　（3）科达（KedaCOM）
　　科达成立于1995年，总部位于苏州，在中国设有31个分支机构，在新加坡设有海外分公司，目前拥有员工800余名。产品及解决方案主要涵盖视频会 议、可视通信、网络视频监控等领域，已广泛应用于各类行业。2005年7月，科达在新加坡成功上市，成为中国第一家以视讯产品为主营业务的海外上市公司。
　　多年的技术积累和每年占销售额12％的研发投入，使科达具备了业界领先的自主研发与创新实力。致力于视讯产品的研发、生产、销售和服务，以卓越的技术为运营商、政府、企业以及各行业客户提供创新的产品及解决方案。
       1）科达KDV视频会议系统系列产品：主要定位于行业市场。可以为政府、军队、金融、电力、能源、医疗、教育等各行业用户提供整体化的多媒体通信解决方案，实现远程会议、远程培训以及流媒体点播等综合视讯应用。
        KDV视频会议系统具备领先的视音频处理特性，并集成先进的可靠性机制，可在提供高清晰远程会议体验的同时，保证电信级的系统稳定性。此外，KDV视频会议系统还具有大容量接入与强大的多级管理特性，可充分满足行业市场的大型组网应用需求。
       包含KDV8000A/B系列多点控制单元（MCU）、KDV8010A/C、KDV7210/7610系列视频会议终端以及配套的控制、网管、视频点播软件等。
       2）科达 TrueSens视频会议系统系列产品：主要定位于企业市场。集成先进的网络自动适应技术和领先的视音频处理技术，TrueSens视频会议系统可在Internet环境下实现快速部署，并提供前所未有的远程沟通体验。
        在传统商业模式越来越面临严峻挑战的今天，TrueSens视频会议系统可通过全新的沟通方式，帮助不同规模、不同领域的企业改善制造、营销、管理、服务等各个环节的运营模式，从而在不断变化的商业环境中提高决策效率，打造核心竞争力。
       包含KDV8000C多点控制单元（MCU）、TS3210/5210/6210/6610、PCMT系列视频会议终端以及配套的控制、网管、视频点播软件等。
       7．建设一套视频会议体验中心所需要的基本设备
　　根据前面所作的描述可知，视频会议系统可分为基于硬件和基于软件两种类型。在建设视频会议系统体验中心时，首先应确定体验中心的类型，应与实际需求及应用状况相符合。
　　1）基于硬件的视频会议系统建设：目前基于硬件的视频会议系统性能较高，但造价不菲。在会议室构建视频会议体验中 心，要分析系统演示的目的，如果是希望让参观者全面了解视频会议的性能和功能，那么应该备有各类系统设备，包括大中小型会议室终端、预装软件版本的计算 机、IP可视电话、语音会议网关等，这样就可以为客户进行各类产品的介绍。但一般而言，参观者还是希望看到产品实际运行的效果，所以应该在互联网上架设一 台MCU，会议室的各类型终端可以通过外网的MCU达到同在一室却实为远程的效果。
　　另外如果考虑充分发挥会议室终端的性能，则需要采购各类高端视音频配件，比如摄像头方面采用SONY或CANON的会议室专用产品、全向式麦克风、高清晰电视机等。同时还要考虑到会议室的装修事宜。

　　2）基于软件的视频会议系统建设：可以在计算机上直接实现，相对于基于硬件的视频会议体验中心就简单许多，只需要选择一台配置较高的计算机，然后购买中高档的USB摄像头和麦克风，就可以利用视频会议软件与对象进行网络会议的实际体验了。

　　8．视频会议系统会议室的装修注意事项
　　视频会议与普通会议不同，因为使用摄影装置，会场的灯光、色彩背景等对视频图像的质量影响非常大。摄影学是一门专业学问，建议在进行会场装修时，请具有专业摄影知识的装修公司进行设计与装修。会议室装修的原则性要求如下：
　　1）色彩与光线
　　① 避免阳光直射到物体、背景及镜头上，这会导致刺眼的强对比情况；
　　② 光线弱时建议采用辅助灯光，但如上所述，避免直射。使用辅助灯光，建议使用日光型灯光。禁止使用彩灯，避免使用频闪光源。
　　③ 避免从顶部或窗外来的顶光、侧光直接照射，此种照射会直接导致阴影。建议使用间接光源或从平整的墙体反射的较为柔和的光线。
　　④ 建议采用浅色调的桌布，以反射散光让参会人员脸部（下巴）光线充足。
　　2）背景
　　① 背景可进行单独设置(如单位名称等)，禁止使用强烈对比混乱色彩。
　　② 在会议进行中，避免背景持续抖动、移动物体或人在背景前走动。
　　③ 被摄物体背后绝对禁止有强光源（如窗户），否则镜头将对背后光源曝光。
　　3）其他注意事项
　　① 如果终端设备的供电不很稳定，建议采用交流稳压电源或UPS。
　　② 电源要求有较好接地，接地电阻为0.15~0.3欧姆。

　　③ 建议采用地毯等吸音材料装修会场，以免产生回响。

　5．2．4实训室视频会议系统的建设准备
　　1．实训室视频会议系统建设功能要求
　　智能楼宇弱电系统综合实训室准备建设视频会议实训装置，会议室布局如图5.2.8所示。
　　


　　功能要求如下：

1. 　　房间1模拟作为主会场，房间2~房间5模拟分会场；
2. 　　可实现5个房间互相进行视频、音频传输；
3. 　　实现一般视频会议系统的功能。

　　2．实训室视频会议系统建设方案
　　（1）需求分析
　　如前所述，视频会议系统可分为基于硬件和基于软件两种类型。就实训室建设所给出的视频会议系统功能要求来分析，是非商业化的体验式、综合实训式类型， 完全可以采用基于软件类型的视频会议系统建设模式，实现简单，造价低，主要工作集中在控制软件的安装、配置与使用上。但这些工作对于高职高专学生来讲，实 现起来应非难事。
　　目前，市场上的主流视频会议系统均基于硬件类型建设，信号质量好、实时性强。从高职高专智能楼宇弱电系统方向培养人才的需要出发，应以满足市场主流应 用的学习为出发点。虽然基于硬件的视频会议系统结构、安装、接线等较复杂，造价高，但学生通过理实一体化的综合实训，可以较好地了解视频会议系统的基本功 能、组成原理及各部分具体设备的功能；理解MCU、终端设备的分类、选型、安装、接线与调试；掌握MCU主机控制软件的安装、使用与维护；最终学生认识并 且具备一定的视频会议系统的规划与应用能力。
　　综合以上考虑，实训室视频会议系统建设选择基于硬件的系统类型。

　　（2）实训室视频会议系统初步准备

       　　1）拓扑图
　　

　　2）主要设备

序号	设备名称	主要功能	数量
1	MCU	核心设备，多点控制单元，协调控制音视频传输	1
2	终端设备	分会场音视频信号的发送、接收处理	4
3	摄像机	视频信号的采集	5
4	音箱	音频信号的播放	5
5	显示器	视频信号的播放	5

　　（3）实训室视频会议系统设备的选择
　　基于硬件的视频会议系统产品有多种类型，生产商也覆盖国际、国内多个厂家。对于实训室视频会议系统产品的选择，应在5.2.3节第5条中所述原则的基础上考虑：
　　① 实用、够用：由于视频会议系统相关产品如MCU、终端设备等价格昂贵，而实训室视频会议系统的功能要求较简单，所以选择入门级产品即可；
　　② 代表市场主流：通过实训室综合实训走上工作岗位后，能够快速适应企业在视频会议系统市场方面的应用需求；
　　③ 可靠的产品质量：由于教学实践的特殊性，产品需要经受多轮次班级、多人次频繁的安装、接线及使用，可靠的产品质量是保证正常教学秩序的基础；
　　④ 良好的售后服务：可靠的产品还需良好的售后服务来协同保障实践教学任务的顺利完成。

　　经过综合考虑，实训室视频会议系统选择了市场主流的国际知名品牌索尼的入门级产品PCS-1P，学生应根据此进行具体准备。

　　② SONY PCS-1P产品特点
　　a）数据共享能力：PCS－1P允许与会者在视频会议进行中，既能够共享来自个人电脑中的陈述报告文件，又能通过数字白板将手写的内容与大家共享。
　　b）支持数字白板功能：借助于数字白板记录器，白板上的笔记以及图画能够进行电转换，然后实时地传送给远端站点以便在屏幕上显示。另外，通过"快照" 模式，可以抓取白板上笔记和图画，并以JPEG文件格式进行存储，存放进PCS-1P系统所附的Memory Stick存储介质中。这种方式对于以后进行内容的查看非常有用。
　　c）系统安装灵活：PCS-1P由一个摄像头以及一台通信终端（主机）组成。这种独特的两件套设计提供了很大的灵活性来满足各种安装要求。通过与可选 配的PCS-STG1或者PCS-STP1摄像机支架进行配套使用，使得该系统与投影仪、FPD（平板显示器）的安装十分方便。PCS-1P系统尺寸小 （宽147毫米X高130毫米X长138毫米），重量轻，仅1.1公斤，摄象机能够很容易地安装在空间紧凑的环境中。位于主机顶端的摄像头，其定位点只有 很小的一块面积（宽258mmX长171mm）。
　　d）杰出的音响品质：对于在会议中实现清晰、高效的交流，音响是一个不可缺少的环节。Sony公司的音频技术在很长一段时间内一直处于音频会议产品市场的领先地位，如今又使视频会议的音响效果变得更加自然，更加清脆。
　　e）支持专业音频系统：可选配的CTE－600远程音频传送器是一种音频系统，该系统由六个放射状分布的单向麦克风以及一个全向扬声器组成。每个麦克 风不断地侦测会议室中的各个声音层，然而至由负责侦测到最大声音的麦克风向PCS-1P发送信号。这意味着通过最小化背景噪音来清晰的传送当前发言人的声 音。扬声器系统的设计保证声音水平地向各个方向传播，为了确保会议中声音质量的清晰，与会人数应控制在15～20人。
　　f）MPG4音频编码技术：PCS-1P系统的特点之一是采用14千赫频率的音频编码技术，符合MPG-4技术标准。该系统对网上点对点视频会议具有优化音质性能，能够提供的带宽频率是普通音频编码技术的两倍。
　　g）卓越的视频性能：PCS-1P具有符合ITU－T H.323标准的编码能力，该标准是针对网络视频会议开发的，速度能够达到2Mb／s以及30帧／秒。如果使用可选的PCS-B768ISDN设备进行连 接，则进行视频会议符合ITU-TH.320标准，速度可达到ISDN专线条件下的768kb/s。

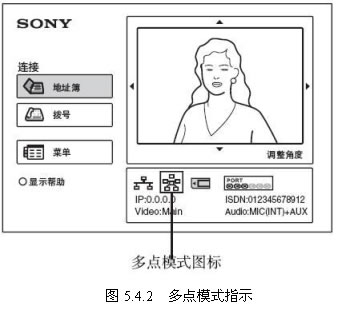

　　h）支持多点视频会议：使用可选配的多点控制单元软件，PCS-1P可实现六点会议。使用PCS-323M1 H.323多点控制单元软件进行的多点视频会议符合ITU-TH.323标准，而使用PCS-320M1 H.320多点控制单元软件进行的多点视频会议符合IUT-T H.320标准，同时也支持只通过音频电话线连接的会议。以上这些配置都具有数据共享能力。如果多点视频会议需要支持七到十一站点，那么就要通过PCS- 323M1 H.323多点控制单元软件级连安装两套 PCS-1P视频会议系统。这两套系统可各自再与另外四个系统相连，这样就可以同时连接和控制十个系统。
　　i）支持记忆棒功能：PCS-1P配备的记忆棒存储介质能够支持在不连接计算机的情况下以4CIF格式显示陈述文件和数字照片。显示的图像也可以被传 输到远端站点实现数据共享。另外，地址本以及系统设置都可以在记忆棒中进行保存和编辑。
　　j）系统服务质量保证功能：当进行网络视频会议时，PCS-1P采用先进的自适应速率控制来保证网络环境在各种状况下的画面质量。当网络发生堵塞时，它会自动降低视频数据的传输速率，当网络恢复时又能将视频传输速率提高到初始值。。

　　k）自动重复请求：该功能通过重新发送与丢失数据包相同的数据包方式来恢复已经在传输过程中丢失的数据，这些重发的数据包缓存在编码器中，这样就可以避免图像缺损。

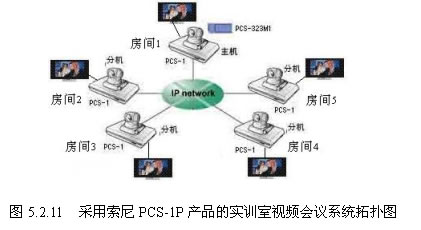

　　2）系统拓扑图
　　

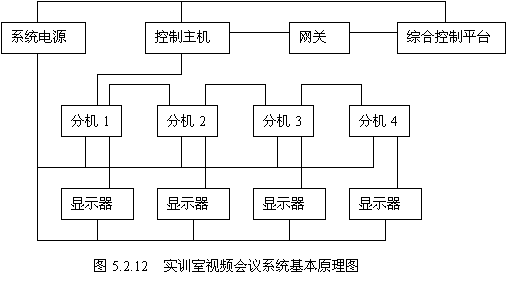

　　3）基本原理图
　　

　　4）所需设备材料清单

序号	设备名称	规格型号	品牌	数量
1	MCU	PCS-1P	索尼	1
2	终端设备	PCS-1P	索尼	4
3	多点控制软件	PCS-323M1	索尼	1套
4	9"全球型云台及支架	YD5309/WS2781	亚安	5
5	9"防护罩及支架	YD5309/WS2782	亚安	5
6	音箱			5
7	显示器	21”	海信	5
8	系统协议网关	定制		1
9	辅材			一批
