电子技术实验项目--- 实验一 常用电子仪器的使用

实验一常用电子仪器的使用


学习、掌握常用电子仪器的调整和正确使用方法。

示波器、函数信号发生器、直流稳压电源、交流毫伏表及数字万用表是电子技术实验常用的几种仪器。交流毫伏表用来测量正弦信号电压的大小。根据模拟电子线路信号频率的范围（20Hz∽1MHz）和幅度的范围（1mV∽100V），选用YB2173型交流毫伏表。函数信号发生器选用YB1634，用来产生频率为1Hz ∽1MHz，最大幅度为5伏的正弦信号。为各种实验电路提供正弦交流信号。直流稳压电源选用YB1711型，其作用是为各种实验提供直流电源。示波器是一种用来观测各种周期电压（或电流）波形的仪器。我们使用的型号为YB4320/20A型。其原理、技术指标及使用方法参见仪器说明。

三、预习要求

1、复习有关仪器的原理、指标、调试及使用方法。

2、阅读实验指导书，了解实验基本内容和步骤。

3、预习报告中所列有关内容和待填表格，在试验前需交实验指导教师批阅。

1.函数信号发生器YB1634及YB2173型交流毫伏表的使用。

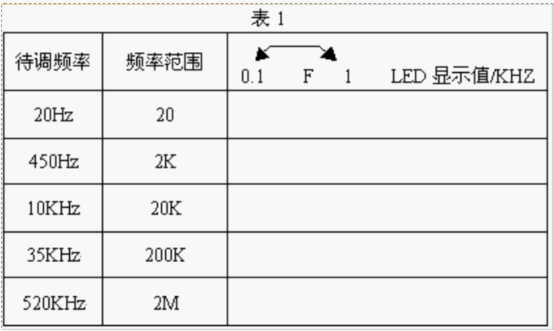

（1）信号频率的调节方法：按下面板下方“频率范围”波段开关配合右上方三个“频率调节”旋钮，可以输出1z∽2MHz范围内任意的正弦信号、矩形信号和三角信号等。当“输出衰减”旋钮为0dB，调节输出细调使表头指示为1V。直接将“频率范围”、“频率调节”中“×1、×0.1”；

（2）将函数信号发生器YB1634频率调至1kHz，并调节“输出细调”旋钮，使表头指示保持为满刻度（5V）。用交流毫伏表直接测量信号发生器，在不同“输出衰减”位置时输出电压并记入表中。

（3）测量一个f=1.5kHz幅度为1mV的信YB1634和YB2173个旋钮应置于何位置才能显示方便,实验证明之.将信号发生器调到1V位置，然后将输出衰减开关打到0 dB、20 dB、、60 dB的位置，用交流毫伏表测量其输出电压,从YB2173表头指示值与实际输出的关系,体验并总结“输出衰减”的功能及其灵活应用。

总结交流毫伏表YB2173精确读值的正确使用方法。

2、示波器的使用（以YB4320为例）

（1）示波器的调整示波器接通电源，待预热后顺时针调节“辉度”旋钮，将触发方式开关置AUTO，并使Y轴、X轴位移旋钮置中，银屏上显示出一条扫描基线，调“聚焦”旋钮使基线细而清晰。（2）练习并掌握下列旋钮的作用调整YB4320输出2V、1kHz信号，作为示波器输入信号（怎样连线?）。调节示波器有关旋钮，使屏幕上显示清晰而稳定、幅度为4格的三个完整波形，按表1逐一了解各旋钮功能，注意每次动一个旋钮，作完后恢复原状，再作另一个旋钮。（3）用示波器测量信号幅度调整YB4320信号发生器f=1.5kHz，表头指示为4V。示波器“微调”旋钮至“校准”位置，适当改变V/div的位置，测试表的内容。(4) 示波器测量信号周期及频率先校准TIME/div灵敏度（扫描速度“微调”旋钮置“校准”位置），YB4320输出为3V。按表记录。（5）用李沙育图形测频率 :用示波器测频率方法很多，如李沙育图形法、亮度调制法等。以李沙育图形法最简单，最准确。其方法是：将已知频率的标准信号加到CH1输入端，被测信号加到CH2输入端，TIME/div置“X-Y”位置。根据两信号之比不同，李沙育图形法的形状不同，可求出被测信号；若在荧光屏上作互相垂直两直线x、y，且x、y不与图形相切，也不通过任一交点，则李沙育图形与x、y交点数Nx，Ny之比就是两信号频率之比：Fy/Fx=Ny/Nx(6) 测量周期法:此法就是利用上述时间测量的方法，测出信号周期T，按公式f＝1/T，计算出频率f，本法容易引入仪器精度何读数误差，适宜大致估测频率情况，虽然精度不如其他方法，但因其简便实用，在测量中经常采用。

五、试验报告要求

1.根据试验记录，列表整理、计算试验数据，描绘观察到的波形图。

2.通过本实验总结如何正确使用示波器。

六、思考题

1.简述示波“辉度”、“Y轴X轴位移”、“聚焦”旋钮的原理及作用，并在实验中体会。

2.若想用被测信号作触发信号，使用出发扫描方式，并用通道1(CH1)单显示，试写出有关旋钮应置何位置。

3.预测一个1KHz、1V的信号，应选用何种仪表测量？
