如何使用CAD中的捕捉:自、两点之间的中点

一、自（命令是from）

看下图，矩形ABCD，其中心有一个半径为15的圆，如果画辅助线，圆心是很好找到的，但降低了画图的效率。

怎么办呢，用“自”来解决。分析：圆心在A点的右方50，上方25，也就是说圆心的坐标相对于A点的坐标来看，X方向增加了+50，Y增加了+25，那么，自A点将X、Y的增量在命令行写出，就找到了圆心。命令如下。

命令解释：

1、点“圆”按钮，因为你要画圆嘛，接着千万不要确定圆心，在命令行写from（自）。

2、要你指明基点，你点A点。接着写上@50，25，@是相对值，就是相对于A点，50和25是X、Y的增量，可以是负值，X为负值就是往左，Y为负值就是向下。

3、输入圆的半径就行了。

二、两点之间的中点（命令是mtp）

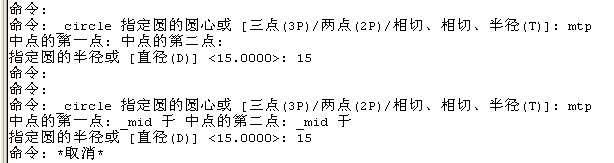

还是看上面的图，圆心实际在对角线AC的中点，或者说在AD中点和BC中点的中点，捕捉中点只能捕捉实际存在的线，这对角线并不是实际存在，这时就用上mtp了。命令如下。

解释：

1、用mtp命令。

2、中点的第一点和中点的第二点分别是A和C；或者AD的中点和BC的中点，AD中点和BC中点可以直接捕捉中点得到。
