组到底有什么用呢?组和图块有什么区别呢?

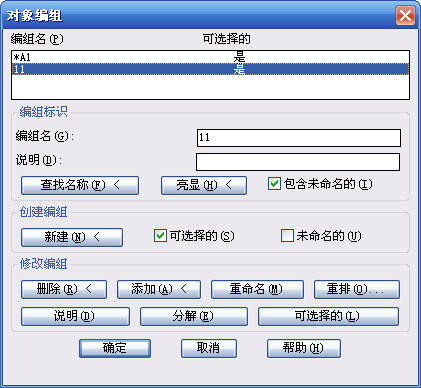

组简单的说就是一个命名的选择集,当对象进行分组后,就可以通过单击或名字将组内对象一次性选中。在AutoCAD中只能输入G(Group)命令来创建组,输入此命令后会弹出下面对话框。
这是AUTOCAD 2007的对话框,2008以上版本有一些变化,界面变简洁了,但功能是类似的,用2007对话框对功能看得更清楚。
从上图中可以看到组名有两种,一种是带星号的,一种是不带星号的,带星号的叫未命名组。(跟图块名字带星号的叫未命名块或匿名块一样)未命名组就是你懒得给组起名字了,让软件自动生成一个,通常是按*A123...这样往下排。当你新建组前勾选了后面的“未命名的”时,你就不用在上面的编组名中输入名字了,如果不勾选的话,就必须在上面的编组名栏中输入一个名字。起不起名字,名字怎么起取决你将来要怎么用这个组,如果编组只是为了点选,取不取名就不重要了,如果你希望通过名字来选择组的话,最好起一个易记、易输入的名字。
一、创建组
创建组很简单,取好名字或勾上“未命名的”后,点“新建”按钮,然后在图中选择要编组的图形,组就完成了。浩辰CAD中,在组工具栏点一下“编组”按钮,选择对象就可以创建一个未命名组,比较方便。
二、编辑组
在对象编组对话框中还提供了一系列修改组的功能,从上面选中组名后,点这些按钮可以从组中删除、添加对象,分解组,将组分解,对组进行重命名。注意其中一个“可选择的”按钮,每个组都有“可选择的”状态,点了此按钮可以切换此状态,当“可选择的”设置为否时,虽然创建了组,但从图中不能直接通过组来选择组内对象。
说实话,这些编辑选项我也只简单试过,还真没怎么用过。
浩辰CAD中点一下组工具栏中的分解组按钮,就可以分解组。
三、组的应用

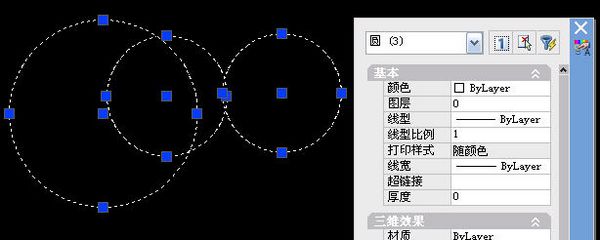

当建立组后,默认状态下点取组中任何一个对象,就会将整个组选中,如下图所示。
