提示:进行圆角时如果选择的两个对象位于同一图层上,会在该图层创建圆角弧,否则将在当前图层创建圆角弧。图层会影响生成圆弧的特性(包括颜色和线型)。
除了按常规操作生成圆角外,圆角命令还有一些扩展应用,如果能灵活应用,可提高绘图效率。下面就跟大家分享几种圆角的使用技巧。

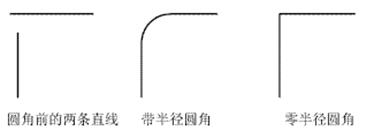

1、当两条线相交或不相连时,利用圆角进行修剪和延伸
如果将圆角半径设置为0,则不会创建圆弧,操作对象将被修剪或延伸直到它们相交。当两条线相交或不相连时,使用圆角命令可以自动进行修剪和延伸作,比使用修剪和延伸命令更方便,如下图所示。

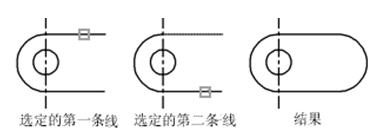

2、对平行直线倒圆角
不仅可以对相交或未连接的线倒圆角,平行的直线、构造线和射线同样可以倒圆角。档对平行线进行倒圆角时,软件将忽略原来的圆角设置,自动调整圆角半径,生成一个半圆连接两条直线,绘制键槽或类似零件时非常方便,如下图所示。
