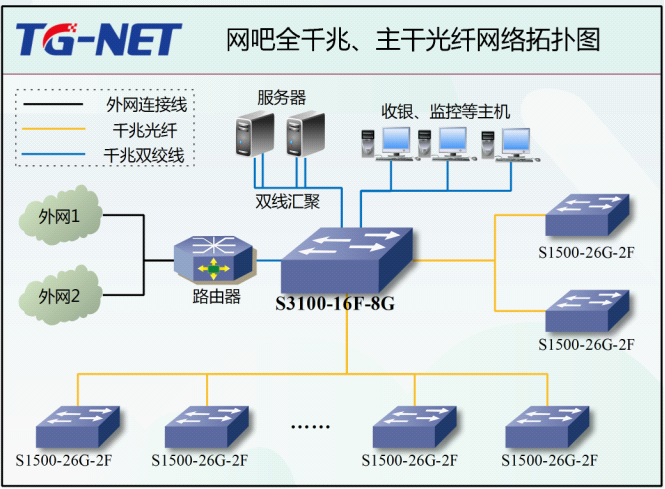

方案一:全千兆主干光纤方案
1、核心层
作为整个网络的骨干,汇集了整个网吧网络的数据交换。方案采用了TG-NET S3100-16F-8G全千兆管理型交换机,其提供了16个千兆SFP光纤接口和8个独立电口,保证网吧骨干光纤网络的顺利架设;同时采用高性能交换芯片,48Gbps的交换容量保证即使在大流量数据通信情况下,交换机的所有端口仍然可以线速转发数据,轻松应对无盘系统、游戏、电影等大流量的数据转发,打造永不掉线网吧。同时其内置的内网安全防御功能,高效防御各种ARP病毒、欺骗性DOS攻击等功能保证整个内网的安全可靠运行。
2、接入层
S1500-26G-2F是TG-NET公司的一款全千兆普通型交换机,其提供了24个千兆电口+2个千兆SFP独立光口,方便网吧光纤上联,26个千兆独立端口,最大限度减少用户投资;52Gbps交换容量,极力提升网络性能。,同时支持全线速无阻塞交换和广播风暴抑制以及端口MDI/MDIX自适应等功能,能够很好保证网络快速千兆交换。支持二层无阻塞线速转发、MAC地址双向自动学习、端口自动协商传输速率和双工模式、网线MDI/MDI-X自适应等特性。重要的是国际“EEE”环保节能标准设计,提供一个简单、经济、节能、高性能运用到千兆网络的解决方法,在提高工作组性能上提供了很大的灵活性。
3、设备清单:
类别 |
型号 |
基本规格描述 |
数量 |
全千兆管理型交换机 |
S3100-16F-8G |
16个千兆SFP光纤接口;8个独立千兆电口; 1个Console口;交换容量:≥48Gbps |
台 |
全千兆普通型交换机 |
S1500-26G-2F |
24个10/100/1000M电口; 2个千兆SFP独立光口 |
台 |
千兆光纤模块 |
SFP-GE-SX-MM850 |
SFP千兆多模模块; (850nm,0.55km,LC) |
个 |
千兆光纤跳线 |
LC/PC-LC/PC-MM-DX -62.5/125-3.0MM-1M(千兆双铠) |
LC-LC,多模双芯; 插入损耗≤0.3dB; 回波损耗≥35dB; 光缆外径φ3.0 |
根 |

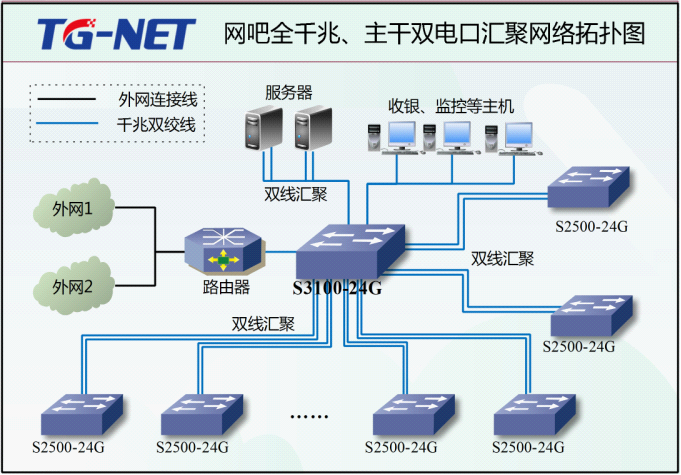

方案二:全千兆主干双电口汇聚
1、核心层
和方案四一样作为整个网络的骨干,汇集了整个网吧网络的数据交换,方案采用了TG-NET的S3100-24G全千兆管理型交换机,S3100-24G同属于TG-NET公司S3100系列管理型交换机。其提供了24个千兆电口,保证网吧骨干网络的顺利架设;同时采用高性能交换芯片,48Gbps的交换容量保证即使在大流量数据通信情况下,交换机的所有端口仍然可以线速转发数据,同时其支持高达12组汇聚,每组汇聚最多12个端口,利用双线骨干链路,拓宽网吧数据交互瓶颈,保证网吧数据无延迟交互。轻松应对无盘系统、游戏、电影等大流量的数据转发,打造永不掉线网吧。。
2、接入层
S2500系列交换机是TG-NET公司2012年最新推出的全千兆汇聚安全型交换机,采用高性能交换芯片区别于普通二层交换机24端口数交换机48G的交换容量,S2500-24G作为网吧接入层交换机,52Gbps的交换容量保证即使在大流量数据通信情况下,交换机的所有端口仍然可以线速转发数据,保证网吧数据无延迟交互。针对局域网中出现的安全及内网风暴问题,提供风暴抑制,对于局域网中各种广播、多播等有很特殊限制,提供MAC地址安全,动、静两种方式学习局域网中的MAC地址项,也能够进行MAC和设备端口静态绑定;确保局域网内网安全无忧。同时其支持2组汇聚,每组汇聚最大4个端口,很好的满足了接入层交换机双千兆汇聚上行需求,保证接入和核心之间的高速数据通信。
3、设备清单
类别 |
型号 |
基本规格描述 |
数量 |
全千兆管理型交换机 |
S3100-24G |
24个10/100/1000M电口;1个Console口; 交换容量:≥48Gbps; |
台 |
全千兆汇聚型交换机 |
S2500-24G |
24个10/100/1000M电口;交换容量:≥52Gbps |
台 |
方案三:全千兆主干双光纤汇聚
1、核心层
作为整个网络的骨干,汇集了整个网吧网络的数据交换。方案采用了TG-NET S3100-16F-8G全千兆管理型交换机,其提供了16个千兆SFP光纤接口和8个独立电口,保证网吧骨干光纤网络的顺利架设;同时采用高性能交换芯片,48Gbps的交换容量保证即使在大流量数据通信情况下,交换机的所有端口仍然可以线速转发数据,同时其支持高达12组汇聚,每组汇聚最多12个端口,利用双光纤骨干链路,拓宽网吧数据交互瓶颈,保证网吧数据无延迟交互。轻松应对无盘系统、游戏、电影等大流量的数据转发,打造永不掉线网吧。
2、接入层
S2500系列交换机是TG-NET公司2012年最新推出的全千兆汇聚安全型交换机,采用高性能交换芯片区别于普通二层交换机24端口数交换机48G的交换容量,S2500-26G-2F作为网吧接入层交换机,52Gbps的交换容量保证即使在大流量数据通信情况下,交换机的所有端口仍然可以线速转发数据,保证网吧数据无延迟交互。针对局域网中出现的安全及内网风暴问题,提供风暴抑制,对于局域网中各种广播、多播等有很特殊限制,提供MAC地址安全,动、静两种方式学习局域网中的MAC地址项,也能够进行MAC和设备端口静态绑定;确保局域网内网安全无忧。同时其支持2组汇聚,每组汇聚最大4个端口,为满足接入层交换机双千兆汇聚上行的需求,独立的2个SFP恰到好处的应用其中,提高了网络接口的使用率,保证接入和核心之间的高速数据通信。
3、设备清单
类别 |
型号 |
基本规格描述 |
数量 |
全千兆管理型交换机 |
S3100-16F-8G |
16个千兆SFP光纤接口;8个独立千兆电口; 1个Console口; 交换容量:≥48Gbps; |
台 |
全千兆汇聚型交换机 |
S2500-26G-2F |
24个10/100/1000M电口; 2个千兆SFP独立口; 交换容量:≥52Gbps |
台 |
千兆光纤模块 |
SFP-GE-SX-MM850 |
SFP千兆多模模块;(850nm,0.55km,LC) |
个 |
千兆光纤跳线 |
LC/PC-LC/PC-MM-DX -62.5/125-3.0MM-1M(千兆双铠) |
LC-LC,多模双芯;插入损耗≤0.3dB; 回波损耗≥35dB;光缆外径φ3.0; |
根 |
