本公司所生产设备为以下应用提供提供解决方案：如对噪声、传输距离及安全有限的场所、数据中心控制、信息分配、会议室演示以及教学环境和公司培训场所。
真诚服务是我们的理念，顾客满意是我们的宗旨。本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质的服务。
特点
l 支持HDMI1.4a版本
l 支持3D视频格式
l 支持最高分辨率达1080P/60Hz
l 支持最高速率1.65Gbps., TMDS时钟最高带宽为165Mhz
l 支持 8/10/12 位深色
l 支持一路HDMI本地环出
l 支持使用标准AWG26 线缆，输入传输距离达15米,输出传输距离达20米
l 信号传输：用一条cat5或者cat6线（推荐使用）替代HDMI线，接收器和发射器之间线缆最长可达60米
l 需要5V/1A的电源适配器

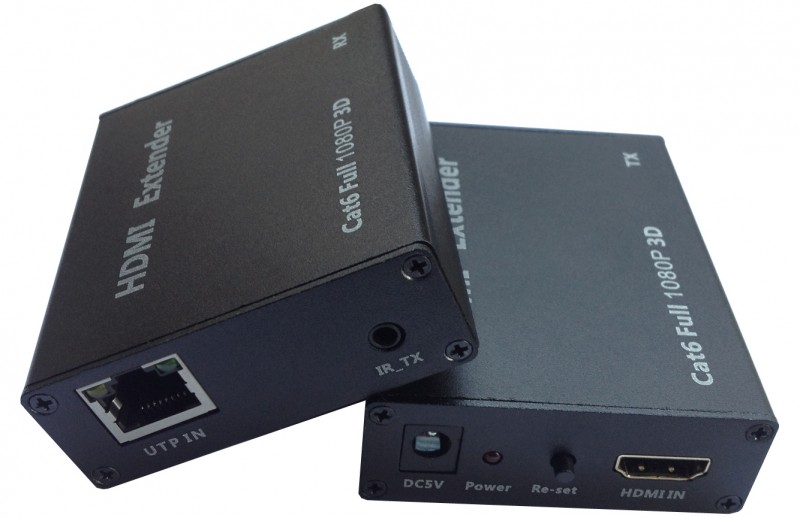

产品图片：

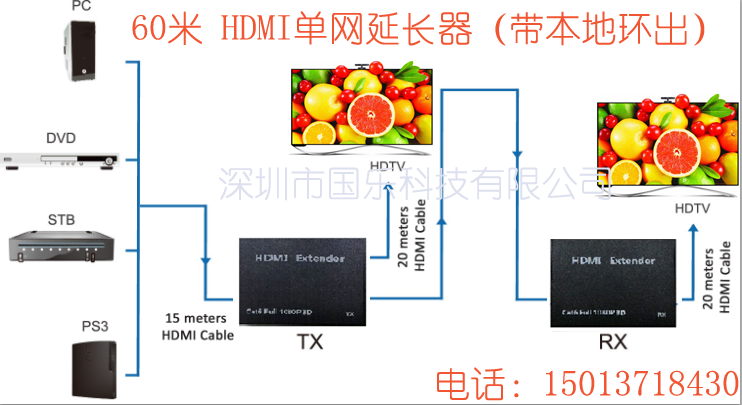

产品连接图：
连接与操作：
1. 用一根HDMI线缆将信号源与延长器的发射端连接起来，线缆最长可达15米
2. 用一根HDMI线缆将显示端与延长器的接收端连接起来，线缆最长可达20米
3. 用一根cat5e线或者cat6线（推荐使用）来代替HDMI线将延长器的发射端和接收端连接起来，最长可传输60米
4. 将发射器和接收器连接上电源，POWER灯为红色长亮
5. LED指示灯说明：
TX端LED灯说明：当有信号输入时，RJ45上面的绿灯长亮。当网线接连正常之后，RJ45上的橙色灯长亮。
RX端LED灯说明：当无信号输入时，RJ45上的橙色灯为闪亮，当有信号输入时，RJ45上的橙色灯长亮。当接连输出端时，RJ45上的绿色灯为长亮。
6：当所有设备连接正常，无图像输出或者图像有雪花,红点时，请按一下或者多次按EQ-Set键.
产品规格:
接收器与发射端之间的CAT5e或者CAT6线缆…..……..........………….……………..可达60米
HDMI 输入…..…………………...……………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
支持音频格式输入.…………………………………DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD
HDMI 输出…..…………….…...……………24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
支持音频格式输出...……. ………………………… DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD
最大传输带宽……………………………………………………………………………………165MHz
最大传输速率……………….…….………………….………….……………………………1.65Gbps
输入视频信号 ………….…………………………..………………………….…… 0.5~1.5Volts p-p
输出DDC 信号 ……………………………………………...……………………… 5Volts p-p (TTL)
输入HDMI线缆长度………….……………. ….....………...≤15m AWG26 标准HDMI规格的线缆
输出HDMI线缆长度………….……………. ….....………...≤20m AWG26 标准HDMI规格的线缆
最大工作电流TX…………………………………….....………………………………………...460mA
最大工作电流RX………………………………………....……………………………………...150mA
电源适配器规格………...………….........…交流输入 (50HZ, 60HZ) 100V-240V; 直流输出5V/1A
工作温度范围……..…………….……………………........……………….…………… (-15 to +55℃)
工作湿度范围………………………….………. ……..…....……….…. ………5 to 90%RH (无冷凝)
尺寸 (长 x 宽 x 高) ………………………………......…………………………81x61x24 (mm)
TX重量.……………………………………………………........…..………………………………100g
RX重量..………………………………………………….......……..………………………………100g
