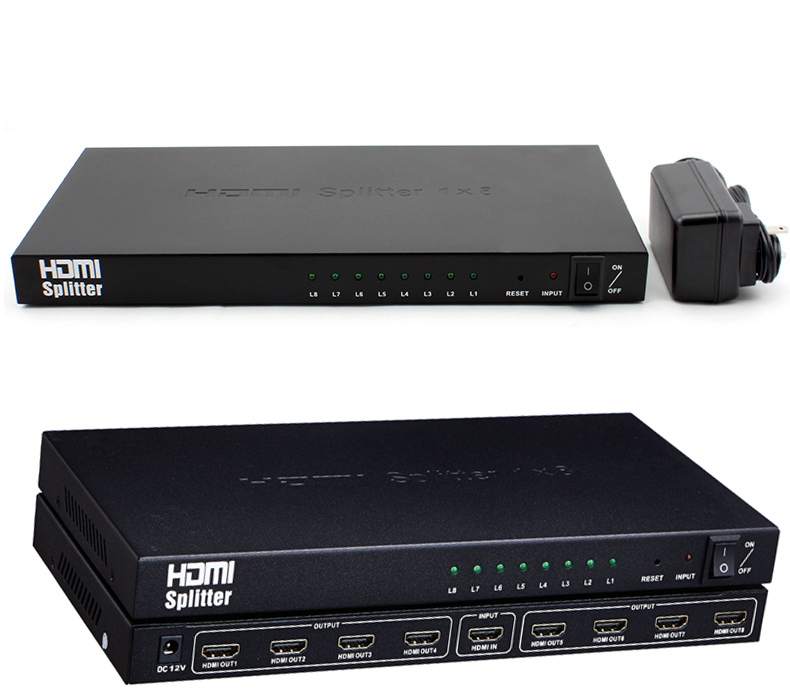

这款1X8HDMI分配器可以把1个高清信号源连接到8个高清显示终端。它可以很容易地将1路高清信号源所产生的高清信号分配到8台支持高清信号的显示器或者投影机上。另外，把它接在一根HDMI线的信号输出端时，可对HDMI信号进行放大。此HDMI分配器可以支持所的分辨率可达1920X1080/60HZ。
特点
l 支持HDMI1.4a版本
l 支持 3D视频格式
l 支持最大分辨率达19201080/60HZ
l 支持最高速率2.25G时TMDS时钟为225Mhz
l 支持 8/10/12 位 深色
l 支持使用标准AWG26 线缆是，输入传输距离达15米，输出传输距离达25米
l 支持单一信号显示，分配到多路输出， 比如可以输入接DVD播放器，A/V接收机，机 顶盒
l .5V/3A的电源适配器
规格:
HDMI 版本 …………………………………………………………………….. HDMI 1.4a
HDMI 分辨率 ……………………………….. ……….. ……….. …最高可支持1920*1080/60Hz
支持视频格式 ………………………………..…………………..……… 8/10/12位 深色
支持音频格式………………..………. …. ….DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD
最大带宽传输…………………………………………………………………………….225MHz
最大传输速率……………….…….………………….…………………………………..2.25Gbps
输入线缆长度..…... ………………………………………....……≤15米AWG26 HDMI 标准线缆
输出线缆长度……………………………………………………...≤25米 AWG26 HDMI标准线缆
HDMI输入端口……………………………………………………………………………1个
HDMI输出端口……………………………………………………………………………8个
最大工作电流……………………………………………………………………….....500mA
电源适配器规格: ………………………….....AC (50HZ, 60HZ) 100V-240V; 输出: DC5V/3A
工作温度范围…………………………..…………….………………………………… (-15 to +55℃)
工作湿度范围…………………………..…………….………………………….5 to 90%RH (无冷凝)
尺寸………………...............……………………………….………………………278x14025 (mm)
重量…….…..………………………………………………………..…….………………………640g

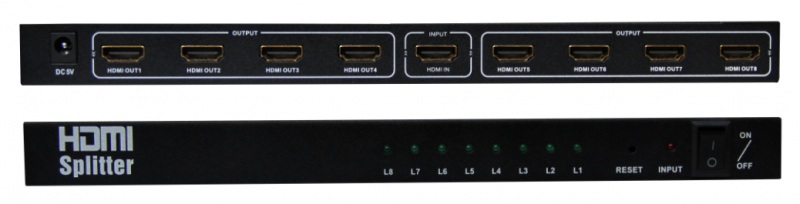

产品接口图片
连接操作:
1: 通过1条HDMI线把HD信号源和分配器输入口连接在一起.
2: 通过8条HDMI线把显示端和分配器输出口连接在一起
3: 用5V/3A的电源适配器连接分配器
4..按键操作：Reset键为复位按键，进行系统复位。
