户外智能高清P5LED灯杆显示屏设计方案

户外智能高清P5LED灯杆显示屏设计方案17080953411   15815589234（微信同步）

一、产品描述

1、使用场合

新款户外路灯杆LED显示屏系列产品包括P3 P4 P5 P6，内嵌LAN、WIFI、3G智能管理核心模块，具有无线3G传播、群发群收、同步播放、高清等特点，适用于高速公路、街道两侧等的路灯杆安装使用。LED灯杆屏在道路指引、路况播报、信息发布、广告推广等方面具有得天独厚的优势；同时还具有一次安装成功，广告图文信息随便更换，省去拆装广告牌的麻烦，节约资源等特点。

使用场合：使用于户外广告、灯箱路灯灯杆、步行街

2、产品特点

1）采用行业内防水防紫外线最好的户外SMD三合一技术、使得屏在使用时具备超宽视角和更好表面平整度及稳定性。

2）RGB深层灰度处理，色彩丰富，画质高清细腻。

3）支持逐点矫正功能，保证使用过程中颜色和亮度的一致性。

4）内部固定加强筋板、抗拉防震。自行散热，寿命长达十年。

5）拥有IP65的防护等级，无惧任何恶劣天气。

6）精准、快捷、灵活的定位安装，能有效对不同的安装环境

7）系列齐全，可量身定制，满足客户不通需求。

8）接插件选用专业级的航空插头，质量安全有保证。

9）优质的原材料、成熟的工艺、规模化生产、质量稳定可靠。

10）易维护、可侧开、后开、前维护）等维护方式，让安装有更多选择。

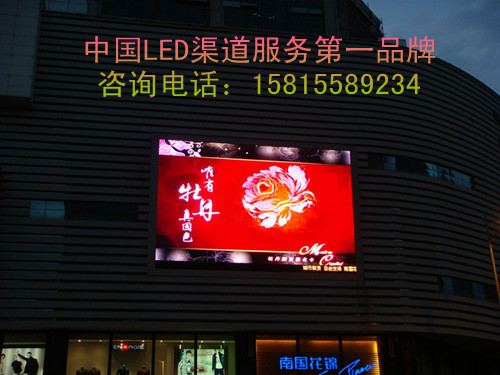

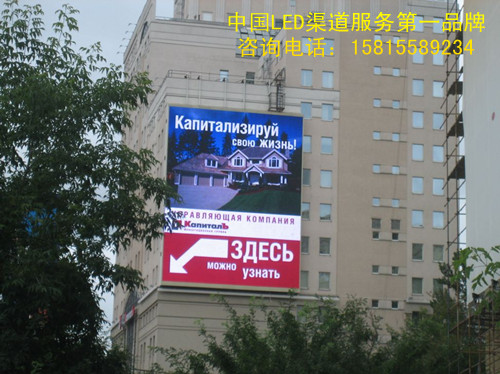

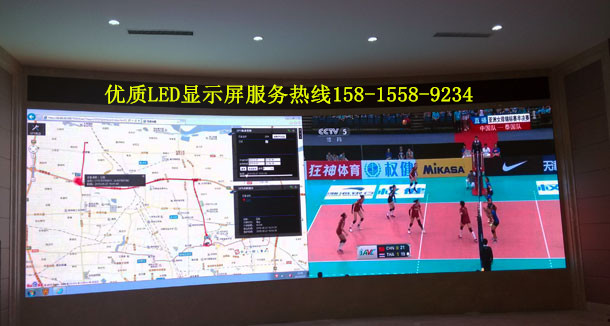

2、产品案例图



3．无线控制系统

1）系统原理示意图

系统主要由客户端，数据中心服务器，终端设备，LED 显示屏四部分组成





a．终端设备可以多种方式接入互联网

①3G 无线一体卡可通过无线 3G 或者 GPRSS 接入互联网，无需布线，取决于运营商网络，适用于各种环境，推荐使用。

②通用控制卡可通过普通网线接入有线宽带，适用于有现成宽带网络环境。适用范围小，但是可以节省成本。

③通用控制卡用网线连接无线3G路由器，通过无线 3G 接入互联网，适用于客户希望自购3G无线路由器或者4G无线路由器等场合，但是客户需保证设备上网的稳定性

b．安装客户端软件的用户可随时随地接入互联网，实现多人异地控制，不同用户的控制互不干扰

c．数据服务中心是终端设备和客户端用户软件信息交换的枢纽，可实时查看终端设备的在线情况，不同用户的在线情况，对终端设备和用户的管理，以及记录终端设备、用户和服务器的工作日志。

d．客户端软件和数据服务器可以位于同一个局域网内，也可以分布于互联网上。



2）系统工作原理图：

a. C,D 控制卡上电后，自动连接到数据中心 X 端口，并上报序列号和隶属用户名 JARRY；

b. 数据中心把所有接入的控制卡按用户名管理；并实时监控控制卡的上线和下

线状态；

c.  A 用户连接数据中心 Y 端口，并使用已分配好的用户名 JARRY 和密码登录到数据中心，登录成功后，数据中心则把属于该用户的所有控制卡(C,D)和此用户

d．用户 A 则可正常操作 C,D 控制卡,而不能操作 E 控制卡。

操作方式示意图：



























3）系统使用方法：

a．在控制卡硬件参数配置中设置“隶属用户名”；

b．计算机软件使用用户名和密码登录数据服务中心，用户名和密码在客户购买时，请联系上海熙讯销售部，由上海熙讯统一分配，客户自行搭建服务器除外；

c．登录成功后自动检索到上线的所属用户的 LED 控制卡；

d．正常操作，查看状态，发送节目等。





二、产品功能及参数

1、产品功能

　　(1)可以显示各种计算机信息、图形、图画及二、三维动画等，具有丰富的播放方式，显示滚动信息、通知、标语口号等，存储数据信息容量大;

　　(2)有多种中文字体和字型可供选择，还可以输入英文、法文、德文、希腊文、俄文及日文等诸多的外文;

　　(3)播出系统具有多媒体软件，可灵活输入及播出多种信息;可播放文本信息，播放形式可滚点、滚行、引入引出模式、可上移、左移，消息可循环播出。字体、字号可任意选择、可设置播放速度，另外多条消息可同时播出、或与动画、图像同时播出。

　　(4)可进行日期、时间显示或字符串、表达式显示;

　　(5)用于国家政策、法规及服务承诺的宣言;

　　(6)天气预报的播放;

(7)其他公众信息的发布;



净屏尺寸	800mm×1280mm	防护等级	IP65
箱体分辨率	160×256点	整屏亮度	≥6500cd
整屏像素	40960点	摄像头	三星
重量	78kg	平均功耗	280w/㎡
模组数量	48pcs（单面）	模组数量	40pcs



2、产品参数

模组尺寸	160mm×160mm	模组分辨率	32点×32点
点间距	5mm	像素密度	40000点/㎡
像素组成	SMD2727（国星封装）
1、技术参数	1）最 佳 视距：≥ 5  m 2）最 佳 视角：水平 120  度，垂直 120  度 3）环 境 温度：存贮 - 20  ℃ ～ + 40  ℃，工作 - 20  ℃ ～ + 50  ℃ 4）相 对 湿度： 10  %～ 90  %RH
2、供电参数	1）工 作 电压：AC220V±10％，50Hz（三相五线制） 2）屏体平均功耗： 450  W/m2 3）屏体最大功耗： 1140  W/m2
3、控制系统	1）控 制 主机：联想开天主机或同档次计算机以上 2）操 作 系统：WIN 98/ 2000/ NT/XP 3）控 制 方式：全彩异步控制系统 4）显  示  卡：DVI显卡 5）编  辑  卡：PCTV卡
4、主要技术参数	1）驱 动 器件：采用LED专用驱动器件 2）驱 动 方式： 1/8  扫，  3）换 帧 频率：≥ 60  帧/秒 4）灰度 /颜色：红绿蓝各1024级，可显示16.7M颜色 5）白平衡亮度：≥ 5000  cd/m2 6）亮度调节方式：软件调节100级可调 7）视 频 信号：PAL/NTSC 8）控制系统采用：3G无线控制 9）对地漏电：＜2mA 10）平均无故障时间：≥10000小时 11）寿    命：10万小时 12）平 整 度：任意相邻像素间≤0.5mm，模块拼接间隙<1mm
5、软件	LED通用播放软件（MDK）
6、保护技术	1）防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能 2）防水等级： IP65

3、路灯杆



三、产品售后服务

1、提供所供系统产品的质保期为从预验收证书签发之日起2年内（24个月）。在质保期内提供质量“三包”服务。

2、承诺向用户提供的优惠条件程度：可向用户长期供应随机附件、备品、备件、专用工具等酌情提供备用机，并保证备品、备件、专用工具等符合招标文件的要求，价格不得高于本项目合同价格。

3、“三包”期间及之后，用户在使用时，出现故障的情况，可向用户提供直接的原厂技术人员支持服务，在用户需要的情况下，我方技术人员保证30分钟内电话支撑响应，必要时赶赴现场处理。

4、遇到重大应急通信保障事件，可应用户的要求派技术人员到现场提供技术支持以确保系统可靠性。

5、在“三包”期间内所发生的所有费用免费，“三包”期之后所发生的所有费用按成本价计算。

6、在“三包”期间内及之后当设备需要维修时，在12小时内不能修复的情况下, 24小时内免费提供硬件的替换服务，以保证系统的正常运行。

7、承诺对用户方的维修、操作和工程设计人员进行培训。



























四、产品报价



序号	名     称	规   格	单 位	数 量	单 价 （元）	合   计 （元）	备注
户外P5双面LED路灯杆显示屏
1	800*1280mm（双面）带摄像头		套
2	全彩异步3G卡		PCS	1
3	避雷器（内置）		个	1			u
4	集群控制软件		套	1	u	u	u
5	内置防水音响		套	1	u	u
6	安装配件		套	1	u	u	u
7	监控摄像机		台	1		u	u
8	运费	德邦汽运	次	1			u
9	指导安装费用		次	1			u
10	税金	17%增值税票	次	1			u
小       计						￥ 元
