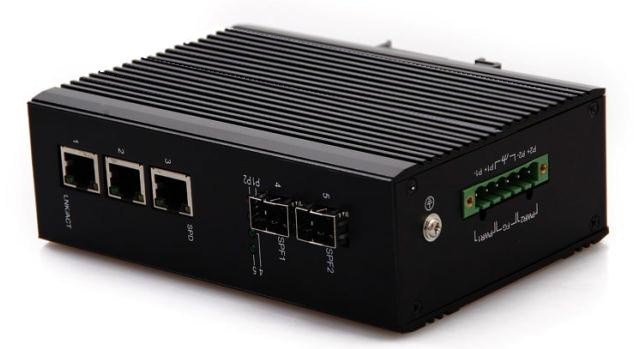

千兆两光三电工业级光纤收发器宽温宽压型工业级交换机

点击图片查看原图
品牌: 汉源高科
单价: 面议
起订:
库存:
发货: 付款后 3 天内发货
所在地: 北京
询价
公司基本资料信息









产品详细说明


 产品设计图

 汉源高科千兆两光三电工业级交换机工业级光纤收发器工业级POE交换机

产品特性

u支持3个10/100/1000M以太网RJ45电口及2个1000M光口(LC接口)

u电接口(RJ45接口)支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测

u支持IEEE802.3、IEEE802.3x、IEEE802.3u标准,MDI/MDI-X自适应

u超低位延迟和弹性缓存技术:采用“存储转发”模式,无缝连接不同速率设备,工作模式自适应

u输入电压:DC10~58V(双电源冗余备份),电源支持过载保护,防反接保护

u防雷等级:电源入口及RJ45电口均为四级防雷

u符合工业四级电磁兼容性要求

u防护等级:IP40、防浪涌静电、DIN卡轨式、金属铝型材、无风扇设计

u工作温度:-40 ℃ ~  + 85℃(工业级物料)

u通过危险环境认证并符合FCC、CE标准

产品描述

          HY5700-5523G-SFP是一款非网管型工业级千兆光纤收发器,拥有2个1000M光口,3个10/100/1000base-T(X)自适应以太网RJ45接口。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇,低功耗设计,具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准,添加防雷、防静电保护措施,-40℃ ~  +85℃的宽范围工作温度,性能稳定可靠。该设备可广泛应用于智能交通、电信、安防、金融证券、海关、海运、电力、水利及油田等各种宽带数据传输领域。

典型应用



u高寒工业通信,环保监控

u钢铁/冶金/矿山,气井油田

u电力输送网络,轨道交通

u高速公路,地铁综合通信/监控

u港口水利工程,楼宇机房

u厂房车间,工业自动化控制

u充电桩,风力发电,太阳能变电站

u石油,石化,污水处理

u科研机构,实验室,学校机构

u安防监控等



产品规格

标准

IEEE 802.3

IEEE 802.3i

IEEE 802.3u

IEEE 802.3X

接口接口数量:5个 千兆   光口:2个1000base‐x(单/多模、单/双纤、SFP接口) 千兆电口:3个10/100/1000base‐T自适应以太网RJ45接口

传输模式:支持全双工工作模式

设备参数

应用层级:二层

背板带宽:12Gbps

端口结构:非模块化

指示灯

电源指示灯: PWR

接口指示灯: 电口、光口(link/ACT)

交换属性

MAC 表: 1K

包缓冲区:1M

包转发率:8.928MPPS

延迟时间:<4μs     交换方式:存储‐转发

机械结构

外 壳: 金属材质

 散热方式:自然冷却,无风扇

尺 寸:143 x 104 x 48mm (宽x深x高)   重 量: 0.85Kg

安装方式: DIN卡轨式

传输距离

双绞线:  100m (采用CAT5, CAT5e网络线缆)

多模光纤:550m

单模光纤:20/40/60/80/100KM

环境

工作温度: ‐40 ℃ ~ +85 ℃

存储温度: ‐40 ℃ ~ +85 ℃

相对湿度: 5~95% (无凝霜)



电源

输入电压:DC10~58V(双电源冗余备份)

接入端子:凤凰端子

功率(满载)<4W

标准与认证

EMI:

FCC CFR47 Part 15, EN55022/CISPR22, Class A

EMS:

IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)

IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)

IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV

IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV

IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)

IEC61000-4-16 (Common mode conduction): 30V (cont.), 300V (1s)

Machinery:

IEC60068-2-6 (Vibration)

IEC60068-2-27 (Shock)

IEC60068-2-32 (Free Fall)



MTBF:100,000小时





保修期:五年







认证:公安部检测报告:CE,FCC,Rohs



订购信息

推荐型号

产品描述

HY5700-5523G-SC20A/B

千兆2光3电、SC接口、单模单纤、20公里、导轨式、DC10~58V供电

HY5700-5523G-SFP

千兆2光3电、SFP接口、导轨式、DC10-58V供电

HY5700-5523GP-SC20A/B

千兆2光3电、SC接口、单模单纤、20公里、导轨式、带POE功能、DC48V供电

HY5700-5523GP-SFP

千兆2光3电、SFP接口、导轨式、带POE功能、DC48V供电

注:光口传输速率20KM/40KM/60KM/80KM/100KM可选
