汉源高科千兆4光8电环网管理型工业级交换机工业级光纤收


产品特性
• 支持丰富的管理特性，支持SNMP v2c、CLI命令行、Web网管、TELNET，使设备管理更方便
• 支持端口聚合，通过多链路备份提高链路的可靠性
• 支持ACL控制策略，支持L2（Layer2）- L4（Layer4）包过滤功能，保护网络安全
• 支持丰富的QoS策略，提供灵活的流分类和队列调度算法
• 支持Port-based VLAN, IEEE 802.1Q VLAN，简易网络规划
• 支持符合G.8032（ERPS）标准的以太环网保护技术，恢复时间<20ms• 支持IGMP Snooping，防止组播网络报文泛洪，有效节省组播网络带宽
• 支持DHCP Snooping，防止私设DHCP服务器，提高网络安全性
• 支持LLDP协议，可以快速发现二层网络拓扑信息和拓扑变化信息，简化网络管理
• 支持SPAN镜像功能，可以对网络流量进行监控，以进行网络检测和故障排除
• 支持广播风暴抑制功能，防止过多的广播、组播数据在网络泛洪，增强网络健壮性 产品特性

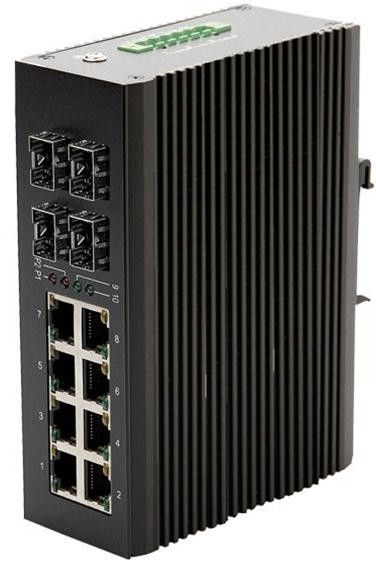

            HY5700-7548GP-SFP系列是汉源高科推出的千兆PoE+网管型工业级以太网交换机，标配8个兼容10/100/1000baseT(X)、802.3af(PoE)及802.3at(PoE+)的以太网电口以及4个千兆SFP光口。 HY5700-7548GP-SFP每个PoE+端口可以提供30W的电源，最高可输出36W给受电设备，如IP摄像头、高性能02.3at(PoE+)的以太网电口以及4个千兆SFP光口。 无线AP及工业级IP电话。
        HY5700-7548GP-SFP支持多种管理功能，包括ERPS、 STP/RSTP、PoE电源管理、 PoE设备自动检测、PoE电源排查、PoE诊断、IGMP、 VLAN、 QoS、 RMON、带宽管理及端口镜像功能。 HY5700-7548GP-SFP系列是专为特殊的严峻户外应用所设计，它的4KV网口浪涌保护能适应恶劣户外环境，以确保PoE系统不间断供电。

产品参数：
协议
G.8032 (ERPS)、IEEE802.3、IEEE802.3u、IEEE802.3z 、IEEE802.3x、IEEE802.3ad、IEEE802.1p、IEEE802.1x、IEEE802.3ab、IEEE802.1Q、IGMP Snooping
交换属性
优先级队列：8
VLAN数：4K
MAC地址表：16K
包缓冲区：8M bit
包转发率：26.7Mbps
交换延时：<10us
电源
输入电压： PoE(+)：48 (46 ~ 57 V) VDC，双冗余输入
                  非PoE：10 ~ 58 VDC，双冗余输入
功耗：主板功耗8W，PoE最大功耗124W
过电流保护： 支持
连接： Phoenix 6芯插座
反接保护： 支持工作温度: -40 ℃ ~ +85 ℃
机械结构
外壳： IP30防护等级，金属外壳
尺寸：143X104X48mm (W×H×D)
重量：1Kg
安装：DIN卡轨式
工作环境
存储温度： -40ºC ~ 85ºC
存储湿度：5% ~ 90% RH
工作温度：-40ºC ~ 85ºC
工作湿度：10% ~ 90% RH
接口
光口：100/1000base SFP插槽
电口：10/100/1000base(TX) MDIX
POE管脚：V+,V+,V-,V-对应针脚1,2,3,6（Endspan MDI Alternative A）
控制台：RS232，Phoenix 6芯插座
LED指示灯：P1, P2,1000M link,10/100/1000 ACTIVE, SFP link/ACTIVE
标准与认证
Safety：GB4943-2011
EMC：GB9254-2008
EMS：
ESD (IEC 61000-4-2) Level 4 (8K/15K)
RS (IEC 61000-4-3) Level 3 (10V/m)
EFT (IEC 61000-4-4) Level 3 (1V/2V)
CS (IEC 61000-4-6) Level 3 (10V/m)
PFMF (IEC 61000-4-8)Level4（30A/m）
Surge (IEC 61000-4-5) Power Port: ±2kV/DM, ±4kV/CM;
Data Port: ±2kV/DM, ±4kV/CM

订购信息：

推荐型号	产品描述
HY5700-7548G-SFP	管理型千兆4光8电、SFP接口、导轨式、DC10-58V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-7548GP-SFP	管理型千兆4光8电、SFP接口、带POE功能、DC48V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-754G8F-SFP	4个千兆SFP光口+8个百兆网口、导轨式、DC10-58V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-754G8FP-SFP	4个千兆SFP光口+8个百兆网口、带POE功能、DC48V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-752G16F-SFP	2个千兆SFP光口+16个百兆网口、导轨式、DC10-58V供电、支持环网+WEB管理+SNMP+VLAN
HY5700-75216G-SFP	2个千兆SFP光口+16个千兆网口、导轨式、DC10-58V供电、支持环网+WEB管理+SNMP+VLAN
