一、概述
四频点DTMB国标综合调制器是我公司专为营业性场所解决数字电视信号源而最新研发的具备高性能、高性价比的DTMB综合调制器。该设备支持8频点卫星接收复用（DVB-S2）输入、6路ASI输入、1路百兆/千兆自适应IP输入经内部DTMB调制后通过RF接口输出4个单载波。该设备具有高性能、低成本的特点，非常适合各种营业性场所（如：酒店、会所、茶楼等）数字电视前端系统使用。
二、主要特性
1、完全符合GB20600-2006标准
2、支持8频点卫星接收复用（DVB-S2）接收+6路ASI输入
3、支持1路百兆/千兆自适应IP输入，支持UDP、RTP协议
4、支持1个RF输出接口，4个DTMB单载波输出
5、支持多种信号源输入：卫星、IPTV光猫、编码器ASI、大卡机ASI等

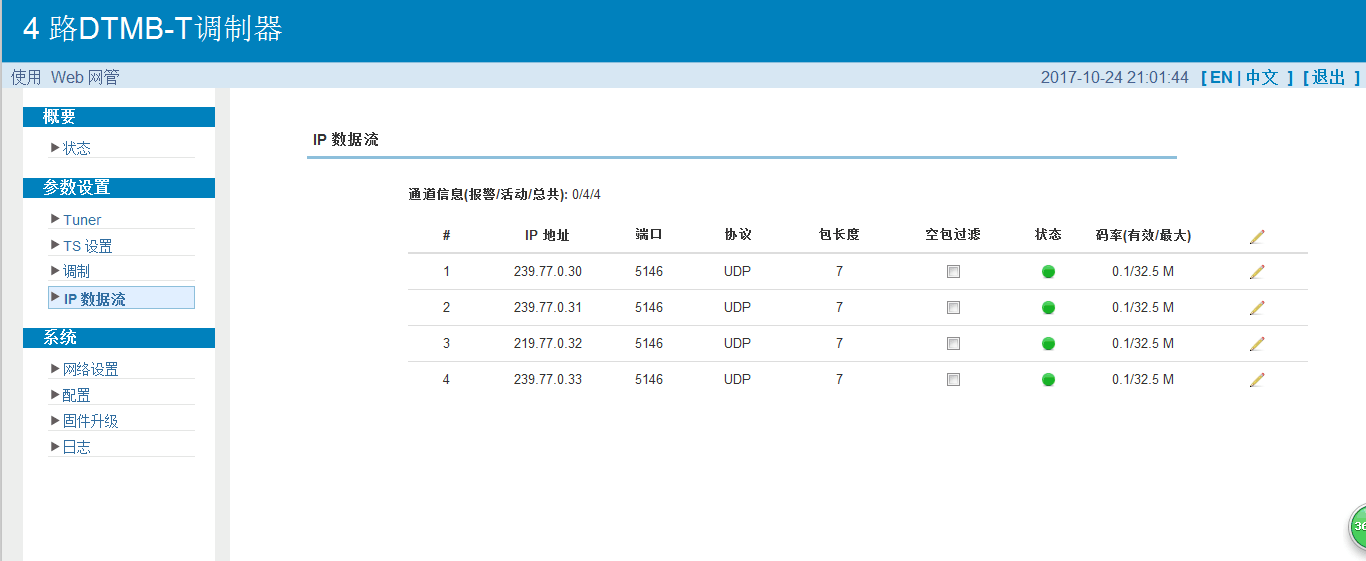

6、支持Web网络管理
三、技术参数
| 输入 | 8路Tuner(S2)接收 | |
| 6路ASI输入 | ||
| 1路百兆/千兆自适应IP输入，UDP、RTP协议 | ||
| 调制 | 调制标准 | GB20600-2006 |
| 调制通道 | 4个DTMB单载波输出 | |
| 星座 | 4QAM、16QAM、32QAM、64QAM | |
| RF输出 | 输出通道 | 1个RF输出接口，4个DTMB载波，F头，75Ω阻抗 |
| 频率范围 | 50~900MHz，1kHz步进 | |
| 输出电平 | -20dBm~+0dBm | |
| MER | ≥40db | |
| 系统 | 中文操作界面 | |
| 支持网络升级 | ||
| 通用 | 尺寸 | 430mm×180mm×40mm |
| 重量 | ||
| 温度范围 | 0~45℃(工作)；-20~80℃(存储) | |
| 电源 | AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz |
|
| 功耗 | ||

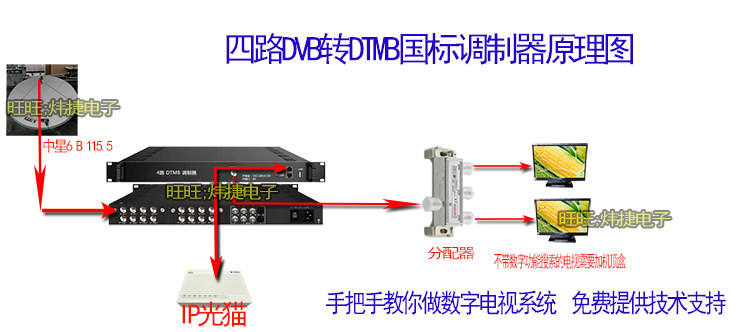

产品原理图
