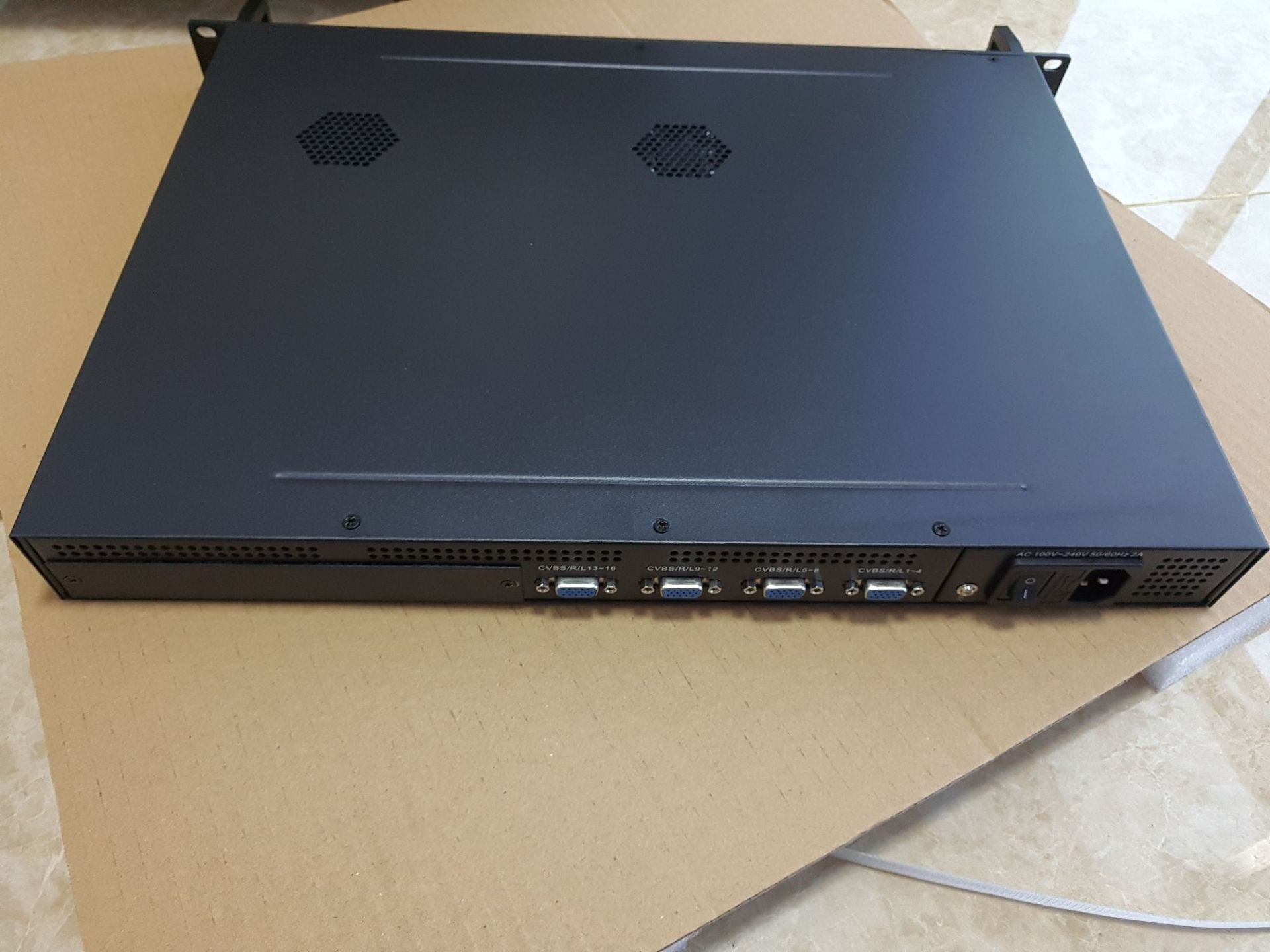

德芯DX3218S 多路标清编码器是我公司研发的高集成度的标清编码设备。该设备采用模块化设计，单个模块支持8路CVBS输入（复合视频和非平衡立体声音频），可支持3个模块，******支持24路CVBS输入。每个模块支持MPEG-4 AVC/H.264编码后的节目复用成1路MPTS和8路SPTS输出，支持千兆/百兆IP输出。该设备支持OSD功能，可在每路编码视频中插入图片、二维码、文字等信息（选配），具有高集成度、高性能、低成本的特点，单台设备集成了一套前端系统功能，非常适用于酒店、会所、医院、浴场等IPTV电视系统。
产品特点
• 1个模块支持8路CVBS视频输入，3个模块时，******支持24路CVBS输入；
• 支持PAL和NTSC制式的视频格式；
• 支持MPEG1 Layer II音频编码，支持音频增益调节；
• 支持IP（MPTS/SPTS）输出，支持UDP/RTP协议；
• 支持空包过滤（只针对MPTS），SPTS默认过滤空包；
• 支持实时有效的编码输出码率监控；
• 支持Web网络管理，可通过网络升级；
• 模块化设计，1U机箱支持多达3个模块；
技术参数
| 输入 | 8路 CVBS输入（3个模块时，******支持24路CVBS输入），RCA，（DB15接口） | |
| 视频 | 分辨率 | 720×576i, 720×480i, |
| 编码格式 | MPEG4 AVC/H.264 | |
| 码率 | 1Mbps~7Mbps each channel | |
| 码率控制模式 | CBR/VBR | |
| GOP 结构 | IPP | |
| 音频 | 编码格式 | MPEG-1 Layer 2 |
| 采样率 | 48KHz | |
| 采样精度 | 24-bit | |
| 音频增益 | 0-255 adjustable | |
| 码率 | 64/128/192/224/256/320/384Kbps each channel | |
| 输出 | IP（MPTS/SPTS）输出，UDP/RTP协议，1000M/100M自适应以太网接口（多播/组播） | |
| 系统 | Web网络管理 | |
| 中/英文 | ||
| 网络 远程升级 | ||
| 通用 | 尺寸(W×L×H) | 482mm×328mm×44mm |
| 重量 | 5kg | |
| 环境温度 | 0~45℃(工作)；-20~80℃（存储） | |
| 电压范围 | AC 110V± 10%, 50/60Hz, AC 220 ± 10%, 50/60Hz | |
4.原理框图
