1.产品概述
32路标清编码调制一体机是我公司最新研发的高集成度的标清编码调制设备。该设备支持32路CVBS输入(复合视频和非平衡立体声音频)、1路DTMB输入、支持MPEG-4 AVC/H.264编码,节目复用成8路MPTS输出,支持ASI输出。支持1路千兆/百兆IP输入/输出。该设备支持OSD功能,可在每路编码视频中插入图片、二维码、文字等信息,具有高集成度、高性能、低成本的特点,单台设备集成了一套前端系统功能,非常适用于酒店、会所、医院、浴场等IPTV电视系统。
2.产品特点
• 支持32路CVBS视频输入与MPEG4 AVC/H.264视频编码;
• 支持PAL和NTSC制式的视频格式;
• 支持MPEG1 Layer II音频编码,支持音频增益调节;
• 支持IP(MPTS)输出在UDP;
• 支持1路DTMB输入;
• 支持8个DTMB载波输出,MER≥40dB,电平≥0dBm。
• 支持1路千兆/百兆IP输入/输出;
• 支持OSD功能,可在每路编码视频中插入图片、二维码、文字等信息;
• 支持Web网络管理,可通过网络升级;
3.技术参数
输入 | 32路 CVBS输入,RCA,(DB15接口) | |
1路DTMB输入 | ||
视频 | 分辨率 | 720×576i, 720×480i, |
编码格式 | MPEG4 AVC/H.264 | |
码率 | 1Mbps~7Mbps each channel | |
码率控制模式 | CBR/VBR | |
GOP 结构 | IPP | |
音频 | 编码格式 | MPEG-1 Layer 2 |
采样率 | 48KHz | |
采样精度 | 24-bit | |
音频增益 | 0-255 adjustable | |
码率 | 64/128/192/224/256/320/384Kbps each channel | |
输出 |
ASI输出接口,BNC接口 IP(MPTS)输出UDP协议,1000M/100M自适应以太网接口(多播) |
|
8路DTMB载波输出,MER≥40dB,电平≥0dBm | ||
系统 | Web网络管理 | |
中/英文 | ||
网络 远程升级 | ||
尺寸(W×L×H) | 440mm×410mm×44.5mm | |
重量 | 5kg | |
环境温度 | 0~45℃(工作);-20~80℃(存储) | |
电压范围 | AC 110V± 10%, 50/60Hz, AC 220 ± 10%, 50/60Hz |
4.前面板图介绍

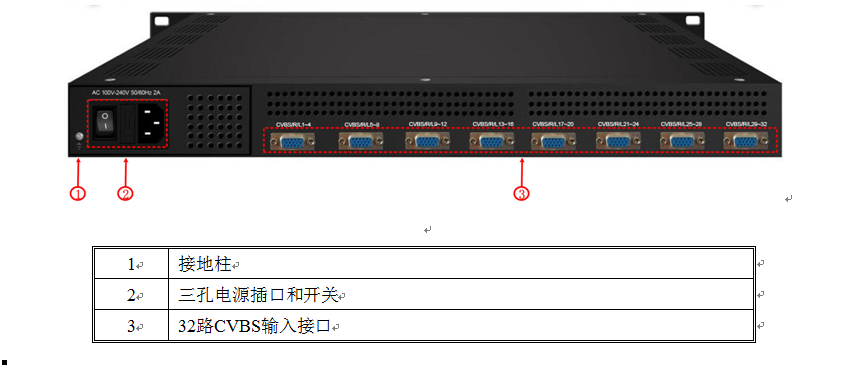

后面板图

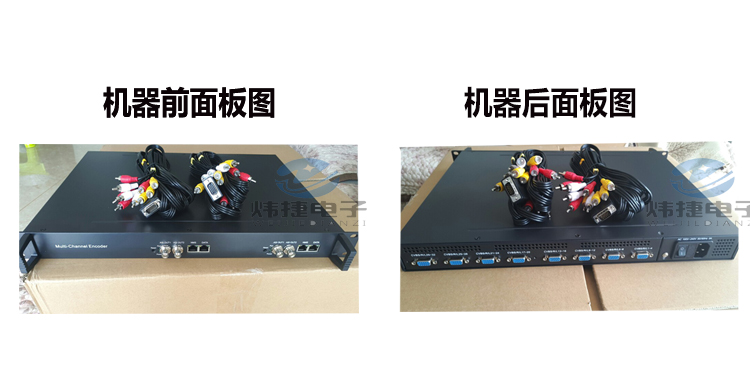

产品实物图
