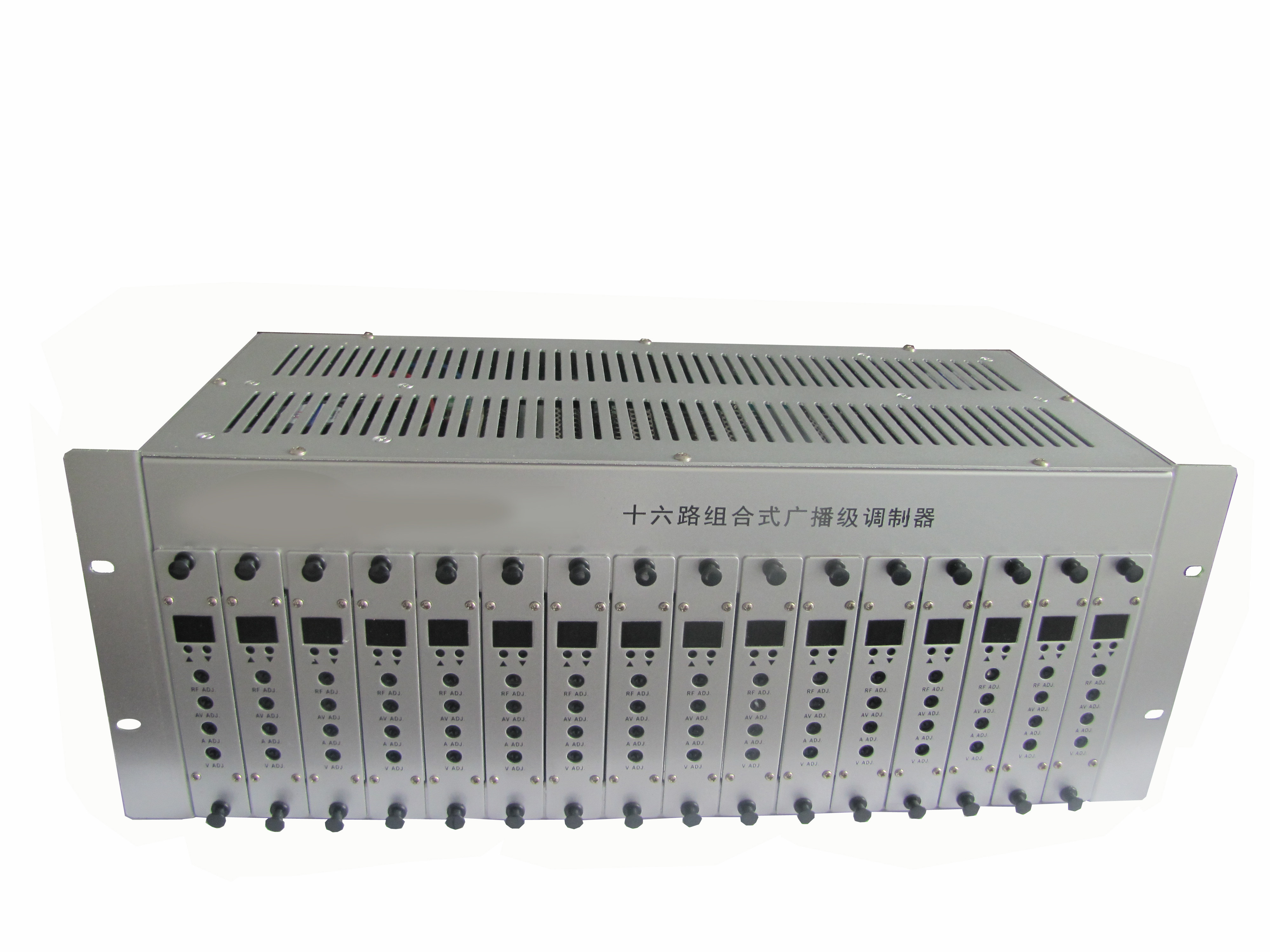

16路捷变频调制器 Frequency agile
产品特点
1 调制电路采用当今主流调治芯片配以单片机控制,稳定可靠。
2 各个频道的调制电路完全独立,频道配置非常灵活方便。
3 电源冗余量大,可常年连续稳定工作。
4 出厂前已经完成有线电视传送设备的相关调试,在现场免调试,
输入AV信号即可工作,可以由非专业人员安装施工。
5多路调制器一体化安装,结构紧凑,不需要专设机房。
技术参数
频道 47~860MHz
输出电平 ≥105dBμV
输出电平可调节范围 0~-20dB (可调整)
图像/伴音功率比 -10dB~-30dB 连续可调
输出阻抗 75Ω
寄生输出抑制比 ≥60dB
图像载频准确度 ≤±5KHz(VHF带内); ≤±10KHz(UHF带内)
射频输出反射损耗 ≥12dB(VHF带内); ≥10dB(UHF带内)
视频输入电平 1.0Vp-p(对应于87.5%调制度)
视频输入阻抗 75Ω
微分增益 ≤5%(当调制度为 87.5%)
微分相位 ≤5°(当调制度为 87.5%)
色度/亮度时延差 ≤45 ns
视频带内平坦度 ±1dB
视频调制度范围 0~90% 连续可调
视频信噪比 ≥55dB
音频输入电平 1Vp-p(±50KHz频偏)
音频输入阻抗 600Ω
音频信噪比 ≥57dB
音频预加重 50μs
电源供电 AC 220V±10% 50Hz±2Hz,50W
工作环境温度0~40℃
体积19英寸4U
需要订做,订做时间为4天左右,只有保修,没有退货服务
