一、功能特点和用途
4734放大器正向采用philips放大模块,反向为通过型或放大型,采用优质的铝合金拉伸外壳,轻便美观,性能优越,非常适合用在CATV干线或支干线末端作为室内型双向楼栋放大器。
二、技术指标
项 目 |
下行传输通道 |
上行传输通道 |
||
RP |
RA19 |
|||
频率范围 |
(MHz) |
87~750 / 87~860/87~1000 |
5~65* |
5~65* |
标称增益 |
(dB) |
30 |
-4 |
19 |
最小满增益 |
(dB) |
≥30 |
- |
≥19 |
带内平坦度 |
(dB) |
±0.75 |
±0.75 |
±0.75 |
反射损耗 |
(dB) |
≥16 |
≥14 |
≥14 |
标称输出电平 |
(dBμV) |
102 |
- |
- |
最大输出电平 |
(dBμV) |
- |
- |
≥110 |
噪声系数 |
(dB) |
≤8 |
- |
≤10 |
增益调节范围 |
(dB) |
1~20dB连续可调 |
1~20dB连续可调 |
|
斜率调节范围 |
(dB) |
1~20dB连续可调 |
1~20dB连续可调 |
|
载波复合三次差拍比 |
(dB) |
≥63/62/61 |
- |
|
载波复合二次差拍比 |
(dB) |
≥62/61/60 |
- |
|
载波二阶互调比 |
(dB) |
- |
≥52 |
|
增益稳定度 |
(dB) |
±1.0 |
±1.0 |
|
输入测试口电平 |
(dB) |
-20±1(相对于模块输入电平) |
||
输出测试口电平 |
(dB) |
-20±1(相对于输出口电平) |
||
信号交流声比 |
(dB) |
<2 |
||
特性阻抗 |
(Ω) |
75 |
||
耐冲击电压 |
(KV) |
5(10/700μs) |
||
供电电压 |
(V) |
220VAC单独供电 |
||
外形尺寸 |
(mm) |
202×132×52 |
||
重量 |
(Kg) |
1.2 |
||
注:*频率分割有30/47、40/52、40/65、65/87四种规格。 |

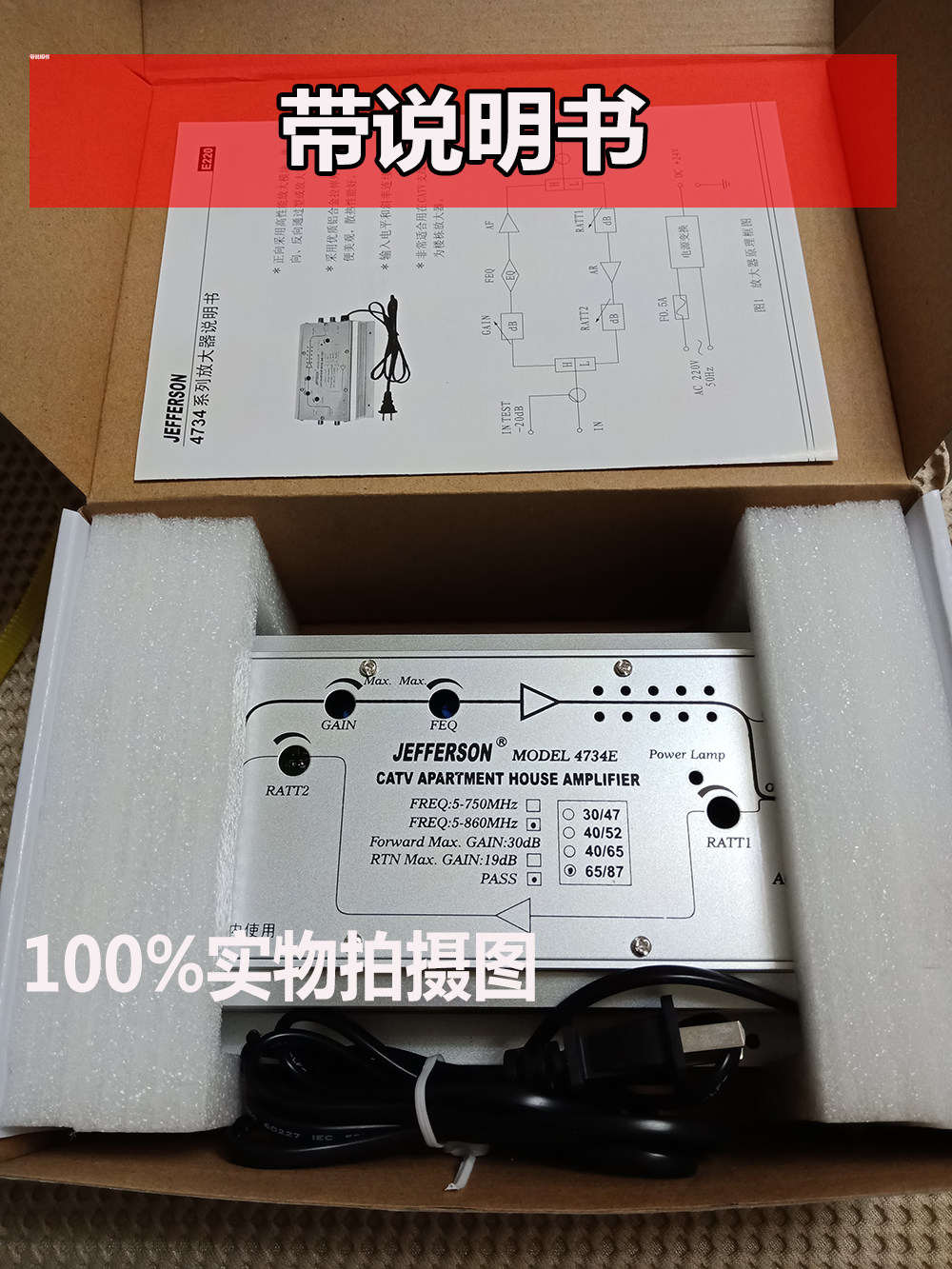

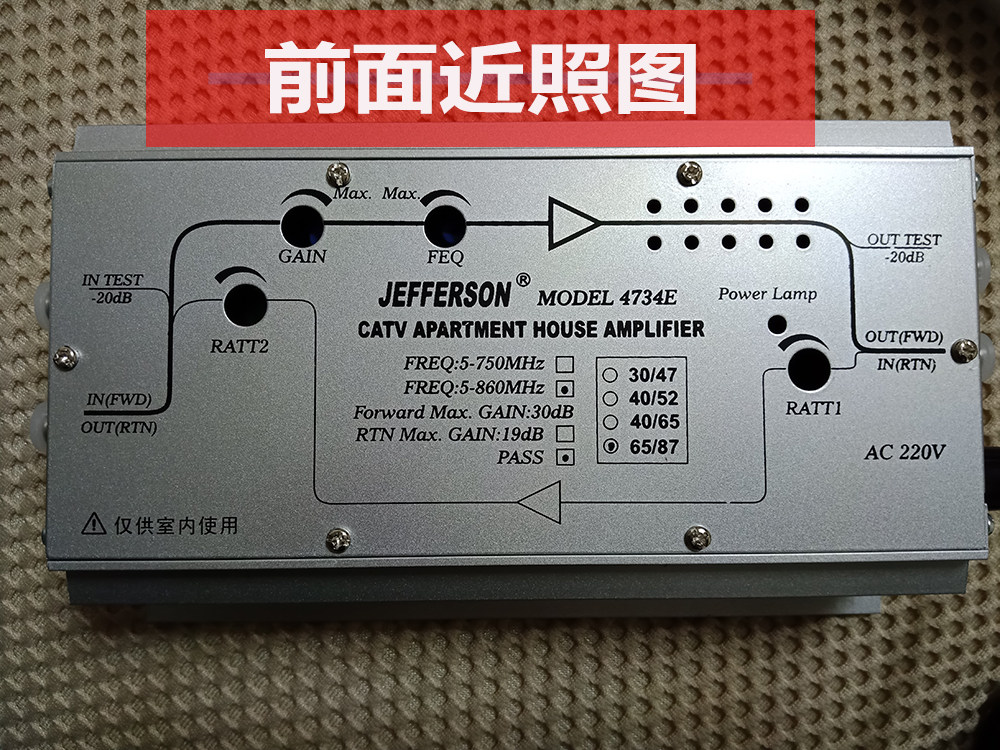

产品实物拍摄图
三、使用注意事项
a) 4734为不防水楼栋放大器,安装时须避免雨水淋洒。
b)使用前,用一字螺丝批将可调均衡器,可调衰减器的调节旋钮沿逆时针旋到底,使放大器的增益最小,斜率最大。然后,接上相应电缆线和220V电压,用适当的仪器(如场强仪或频谱仪等)监测输入测试口电平,调节可调均衡器使输出口各频道的信号电平尽可能平坦,再调节可调衰减器,使输出口电平(测试口电平+20dB)符合标称输出电平。
c)使用中应避免放大器过载和各频道信号电平起伏过大现象,以免引起可能的谐波干扰或互调干扰等不良现象,一般情况,经衰减器、均衡器调整后,进入放大器模块信号电平应在70~76dBμV之间。
d)随机配有2个即熔式0.5 A保险丝,如遇保险丝烧坏,指示灯不亮,请用随机保险丝或符合规格的保险丝更换,如遇其它机器故障,请及时与我公司联系,勿自行打开修理。
