遥控浮球阀的应用

遥控浮球阀的应用
1.定义：一种液位自动控制阀门，利用控制回路中浮球阀的开启和磁闭来控制主阀的开启和关闭，从而达到设定液位控制的阀门。

    2.遥控浮球组应由以下组件组成 (沿水流方向) ：

     A.控制阀 (闸阀或蝶阀)；

     B.过滤器；

     C.遥控浮球阀。

    注：a.如介质较为洁净时，可用主阀导管系统内微型过滤器代替管道过滤器。

　　    b.安装现场，应有拆卸过滤器的空间。

    3.当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。

    4.遥控浮球的公称通径应与管路公称直径相同。

    5.遥控浮球阀前应设置过滤器，过滤器应符合下列规定：

     A.滤网材料应有足够强度和刚度，宜采用不锈钢和铜制作；滤网孔口水流总面积应为管道截面积的1.5～2倍，孔数应为20～60目。

     B.应便于清污。

    6.遥控浮球阀应设置在水池或水箱的进水管道上，宜水平安装，阀盖朝上。其控制导管与浮球设置应符合以下要求：

     A.遥控浮球阀控制导管应充分固定在水池或水箱上，控制导管总长度宜下超过8cm，浮球中心应距进水口1cm以外或进水管应采取消波装置。

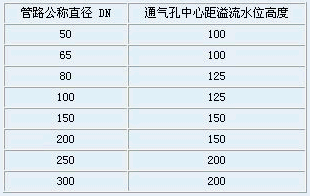

    B.同一水池或水箱内高出溢流水位以上部位应有防止回流污染破坏虹吸现象的通气孔，孔径10mm，孔中心与溢流水位高度应符合下表的规定。
通气孔中心 距溢流水位高度         (mm)

7.遥控浮球阀出水管在水池或水箱内宜采用淹没出流方式，以减上水流噪声。管口应低于最低水位，但距水池或水箱的应不小于50mm。

    8.遥控浮球阀紧靠水池或水箱壁安装。

    9.遥控浮球阀出水管为金属管或复合管时,在水池或水箱内管外壁应采取防腐蚀措施。
