一般来讲，接地装置的阻抗是复数阻抗，包含电阻分量、电容分量和电感分量。对大地网来说，电感分量要大得多，对工频接地电路，接地电阻特别起作用，所以一般称工频接地阻抗为接地电阻。
一般接地电阻测试仪测量出来的数值都是工频接地电阻。冲击电阻值一般是由工频接地电阻值换算得出，换算方法见本标准附录E。也可直接用冲击接地电阻测量仪测得。
A.1 接地电阻的测量方法
接地装置的工频接地电阻值的测量方法有两点法（电流表-电压表法）、三点法、比较法、多级大电流法和故障电流法、电位降法等，通常实用的方法是电位降法，接地电阻测试仪也是用的电位降法。本附录只介绍电位降法。
A.2 电位降法

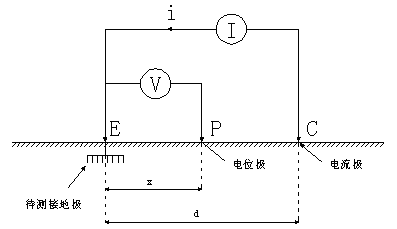

原理图见图F.1
图中三个接线端子E、P、C分别接到接地体、电流探针和电位探针。其中E端子连接接地体G，P端子连接电位探针，C端子连接电流探针。测量时，在C端子产生一个恒定电流，该电流经电流探针—地—接地体—E，形成电流回路。只要x和d足够长，且具有合适的比例关系，通过测量G、P之间的电压U，其电压U和电流I的比值就是接地电阻RG，即：
RG=U/I ……………………………………（1）
A.1 几种标准测量方法

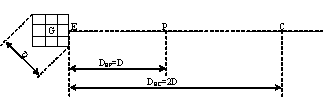

方法一：直线法,见图F.2。
图 F.2 直线法
方法二：补偿法, 见图F.3。
图 F.3 补偿法

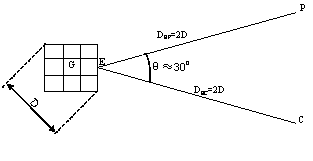

方法三：三角形法，见图F.4。
图 F.4 三角形法
A.2 测量中需要注意的问题
P点至E点的距离要大于10米，小于10米测量结果误差较大。
测量时，要根据现场情况仔细选择C点，E点至C点所在直线的延长线一定要通过地网的中心点G，即CE连线要垂直于地网边缘。
P点要选在C点至地网的中间，若对测量的数据有疑问时，可多选几个P点进行测量，再对数据进行分析，以便得出较准确的测量结果。
测量时，测试线一般要求不要互相缠绕。
测量时要避开地下的金属管道、通信线路等。如对地下情况不了解，可多换几个地点测量，进行比较后得出较准确的数据。
在测量屋面避雷针、避雷带时，通常要加长E点的测量线。加长的测量线对小地阻的测量精度有较大影响，必须减掉加长线的线电阻。该线电阻可通过对比法得出或用电桥测出。特别值得注意的是，该加长线一定不能缠绕在一起，尤其不能盘起来（此时线电阻可达几十欧姆）。如果是加长P点和C点的测量线，此时加长线的线电阻可忽略不计。
对大型地网（如发电厂等）接地电阻的测量，用电位降法的原理，通过其它设备来产生大的测试电流，用电压表测量
P点的电压，经过计算，得出接地电阻。
其它测量方法见GB/T 17949.1-2000 《接地系统的土壤电阻率、接地阻抗和地面电位测量导则 第1部分：常规测量》。
