在上文中,我们介绍了广域网设置中的PPP选项,本文我们将介绍广域网设置中的EOA和IPOA选项。
EOA
在本节中将介绍在ADSL中配置EOA接口(Ethernet-over-ATM,以太网上的异步传输模式),如果ADSL是与ISP连接的必须要一个EOA接口。我们主要给大家介绍怎样添加一个EoA接口和查看EoA具体设置。
EOA协议一般用来在使用以太网协议的本地局域网和使用ATM协议的广域网之间传送数据,很多行业的远程通信都使用ATM协议,ISP为用户所提供DSL服务是靠与用户的DSL modem之间使用某一种EOA协议传递数据来实现的。
EOA是在DSL modem和ISP间提供桥接连接的一个工具,在桥接连接中,数据在ISP和他们用户的网络间被共享,好像是这两个网络是处在同一物理局域网内一样。桥接连接没有使用IP协议,是做为一个二层设备。不过随ISP的设定, ADSL modem也可以被配置为一个可提供路由功能的连接,在这种方式下它是使用IP协议连接到ISP来交换数据的,此时ADSL modem成为一个三层设备,协议改为IPOA。
在创建或修改EOA接口的默认设置时,请具体询问你的ISP是使用哪一类型协议的。
(一)、查看EOA设置
点击“广域网口”标签中的“EOA”选项,出现“EoA”页面(图26所示)。在图中的EOA表中,包含有ADSL中正在使用的每个EOA接口的一行说明,如果你的ISP没有使用EOA协议的话那么这个表格可能是空白的。下面是这页中表格的各项的详细说明:
①接口:用来识别EOA接口的软件名。
②IPF Type(IPF,Interface Firewall protections,防火墙保护接口):防火墙保护接口类型,有三个选项可供选择,Public(公共)、Private(私用)或DMZ(中间区):
○Public,该接口连接到因特网上(IPoA接口接口是典型的公共类型),在Public接口上接收的数据包受到在系统中所设置防火墙保护规则的最严格的限制。
○Private,为你局域网中私用接口,如以太网接口,在私用接口上接收信息包受到较少的保护限制,因为它们是在网络内部交换的。
○ DMZ(de-militarized zone 中间区),指计算机在访问因特网上时它可以访问公网和内网的信息(例如一台局域网中的公用服务器),输入中间区接口不管是局域网内的还是外面送来的信息包受到防火墙保护设置的限制介于公共和私用接口的限制之间。
③低层接口:当在系统软件中设定了EOA接口时,相应地会联接到一个低层软件和硬件结构(在最底层,它们联接一个物理端口--即广域网端口),当EOA使用时会在下一层软件上映射得一个接口名,这将是一个ATM VC接口,如aal5-0,有关的介绍见“配置ATM VC”。
④配置IP地址和子网掩码:即你想要指定给这个接口的IP地址和子网掩码。如果你不使用ADSL作为你局域网中的一台路由器,并且使用这个接口来桥接你的ISP,那么你不必去指定它的IP地址方面的资料。如果你为这个接口打开DHCP功能的,那么设置IP地址对DHCP服务器来说仅作为它能提供服务的一个请求。如果这个地址栏中的信息没有被填入,那ISP分配的实际地址可能与些不同。
⑤启用Dhcp:当设为启用时,这个设定使得设备会动态接收ISP服务器分配来的IP信息,如果这个接口用来桥接你的ISP,并且你不通过它来路由交换数据,则这个框可空不选。
⑥缺省路由:指不论ADSL在这个接口上是否使用分配的IP地址,用它作为你局域网中的缺省路由,有两个选项:Enable和Disable。详看“配置IP路由”中有关缺省路由的说明。
⑦网关地址:ADSL通过EOA接口来取得访问因特网而使用的外部IP地址,这是典型的ISP服务器上的IP地址。
⑧状态:显示一个绿或红球分别表示这个接口当前处在使用或禁用状态,我们无法手工打开或关闭这个接口。如果接口关闭说明DSL连接有问题。
⑨操作:你可以点击的图标来编辑( ),删除( )相关EOA接口。

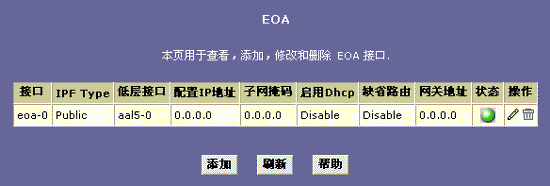

图26:EOA接口
(二)、添加EOA接口
以下是添加一个EOA接口的具体步骤:
(1)、点击“EOA”页面中的“添加”按钮,会弹出一个“EOA接口 - 添加”页面(图27所示)。
(2)、从“EOA 接口”的下拉列表中选择一个预先设定接口名。
(3)、从“IPF Type”的下拉列表中选择一个在这个接口上使用的IP防火墙的级别,如同上面介绍的一样(三个不同的选择,Public、Private、DMZ),我们一般选择默认的Public。
(4)、在“底层接口”框中选择一个在被配置协议上使用的低层接口名。
如果你的modem仅仅是配置作为桥接方式的,则跳到第(6)步。
(5)、如果你把ADSL设为你局域网中的一台路由器来使用的,请输入你想要指定给这个接口的IP地址和子网掩码,这些地址一般是一个公网IP地址,为整个局域网中的计算机提供共享上网服务,它通常是ISP指定的。或者,如果你的ISP是动态分配这个地址的,则点击“启用Dhcp”中的单选按钮选择“ Enable”项。
同样,指定是否这个接口作为你局域网中的计算机访问因特网的缺省路由器服务,还有指定网关地址。
(6)、点击“提交”按钮,会弹出页面显示有关你修改的确认信息。关闭窗口后返回“EOA”页面中可以看到在表中新的接口。
图27:添加一个EOA接口
IPOA
本节内容介绍怎么在ADSL上配置IPOA接口。
IPOA接口可用在ATM网络上交换IP数据包而无需使用下层的EOA连接,典型的是,这种类型的接口仅仅只在产品的开发环境中来使用,在测试IP的数据处理时用来消除那些不必要的变量。在这节内容中,我们给大家介绍怎样查看IPOA接口设置和添加一个IPOA接口。
(一)、查看IPOA接口设置
点击“IPOA”选项后,在“IPOA”页面(图28所示)中会有一个有关IPOA接口的表,其中包含有ADSL中正在使用的每个IPOA接口的一行说明,这个表格最初应该是空白没有任何条目的。下面是这页中表格的各项的说明:
①接口:用来识别IPOA接口的软件名。
②IPF Type(IPF,Interface Firewall protections,防火墙保护接口):防火墙保护接口类型,有三个选项可供选择,Public(公共)、Private(私用)或DMZ(中间区):
○Public,该接口连接到因特网上(IPoA接口接口是典型的公共类型),在Public接口上接收的数据包受到在系统中所设置防火墙保护规则的最严格的限制。
○Private,为你局域网中私用接口,如以太网接口,在私用接口上接收信息包受到较少的保护限制,因为它们是在网络内部交换的。
○ DMZ(de-militarized zone 中间区),指计算机在访问因特网上时它可以访问公网和内网的信息(例如一台局域网中的公用服务器),输入中间区接口不管是局域网内的还是外面送来的信息包受到防火墙保护设置的限制介于公共和私用接口的限制之间。
③RFC 1577:指IPOA协议使用时是否遵循IEFT名为“RFC 1577 - Classical IP and ARP over ATM”的详细规范(这方面的内容如果读搞不清楚的话,请咨询当地的ISP)。
④低层接口:当在系统软件中设定了EOA接口时,相应地会联接到一个低层软件和硬件结构(在最底层,它们联接一个物理端口--即广域网端口),当IPOA使用时会在下一层软件上映射得一个接口名,这将是一个ATM VC接口,如aal5-0,有关的介绍见“配置ATM VC”。
⑤Peer IP 地址:你将要使用的广域网接口连接的远程计算机的地址。
⑥配置IP地址和子网掩码:你想要指定给这个接口的IP地址和子网掩码。
⑦网关地址:ADSL通过IPOA接口来取得访问因特网而使用的外部IP地址,这是典型的ISP服务器上的IP地址。
⑧状态:显示一个绿或红球分别表示这个接口当前处在使用或禁用状态,我们无法手工打开或关闭这个接口。如果接口关闭说明DSL连接有问题。
⑨操作:你可以点击的图标来编辑( ),删除( )相关IPOA接口。

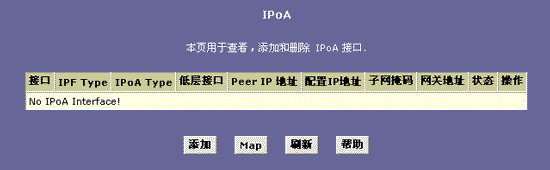

图28:IPOA接口信息
(二)、添加IPOA接口
以下是添加IPOA接口的步骤:
(1)、在IPOA页上点击“添加”按钮,会弹出一个“EOA接口 - 添加”页面(图29所示)。
(2)、从“IPOA 接口”的下拉列表中选择下一个可用接口名。
(3)、在设置IP地址和子网掩码框中输入你想指定给IPOA接口的IP地址和子网掩码。
(4)、从“IPF Type”的下拉菜单中选择一个在这个接口上使用的IP防火墙的级别,Public(公用), Private(私用),或 DMZ(中间区)。我们大多选择它的默认值Public就行了。
(5)、在RFC1577中如果这个接口遵循IETF规范RFC1557则点击“Yes”单选按钮。
(6)、点击“提交”按钮,系统会弹出页面显示有关你修改的确认信息。然后再关闭窗口返回“IPOA”页面可以看到在表中新的接口。

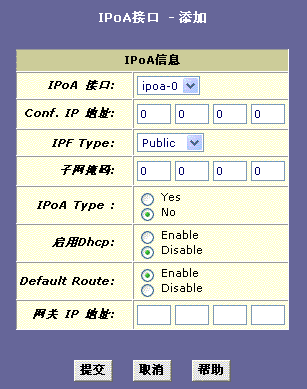

图29:添加一个IPOA接口
到此为止,我们介绍完了全部广域网设置选项,从下一篇文章开始,我们将介绍桥接功能的选项设置。
