1．有线电视数字机顶盒的基本原理

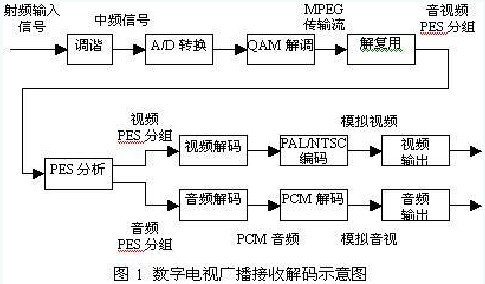

有线电视数字机顶盒的基本功能是接收数字电视广播节目，示意图如图1所示，调谐模块接收射频信号并下变频为中频信号，然后进行A/D转换变为数字信号，再送入QAM解调模块进行QAM解调，输出MPEG传输流串行或并行数据。解复用模块接收MPEG传输流，从中抽出一个节目的PES数据，包括视频PES、音频PES以及数据PES。
解复用模块中包含一个解扰引擎，可在传输流层和PES层对加扰的数据进行解扰，其输出是已解扰的PES。视频PES送入视频解码模块，取出MPEG视频数据，并对MEPG视频数据进行解码，然后输出到PAL/NTSC编码器，编码成模拟电视信号，再经视频输出电路输出。音频PES送入音频解码模块，取出MPEG音频数据，并对MPEG音频数据进行解码，输出PCM音频数据到PCM解码器，PCM解码器输出立体声模拟音频信号，经音频输出电路输出。
该机顶盒由以下几部分组成：数字电视广播接收前端、MPEG解码、视音频和图形处理、电缆调制解调器、CPU以及存储器、以及各种接口电路。数字电视广播接收前端包括调谐器和QAM解调器，该部分可以从射频信号中解调出MPEG传输流；MPEG解码部分包括解复用、解扰引擎和MPEG解压缩，其输出为MPEG视音频基本流以及数据净荷。视音频和图形处理部分完成视音频的模拟编码以及图形处理功能。电缆调制解调模块由一个双向调谐器、下行QAM解调器、上行QPSK/QAM调制器和媒体访问控制（MAC）模块组成，该部分实现电缆调制解调的所有功能。CPU与存储器模块用来存储和运行软件系统，并对各个模块进行控制。接口电路则提供了丰富的外部接口，包括通用串行接口USB、高速串行接口1394、以太网接口、RS232、视音频接口等等。
该框图所描述的有线电视数字机顶盒是一种功能齐全的机顶盒，实际上，在具体实现时，厂商可以根据需要对其进行裁减。
2．实时操作系统
大家对PC的操作系统都比较熟悉，如DOS、Windows98、WindowsNT、Unix、MacOS。与这些操作系统不同，机顶盒中的操作系统不是非常的庞大，但却要求可以在实时的环境中工作，并能在较小的内存空间中运行。这种操作系统称为实时操作系统。
目前流行的实时操作系统有WindRiverSystem公司的VxWorks、IntegratedSystemsIncorporated公司的pSOS、Microware公司的DAVIDOS-9、ST公司的OS20、前面介绍的WindowsCE、以及专为机顶盒开发的PowerTV。这些操作系统各有所长，在机顶盒中都有应用。其中VxWorks、pSOS、OS-9、OS20等是通用的实时操作系统，在其他的嵌入式应用中也有广泛的应用，在机顶盒中，应与下面将要介绍的中间件结合使用。PowerTV是专为机顶盒开发的，将中间件集成在一起的操作系统，在美国应用较广。另外，随着Linux的兴起，嵌入式的Linux已渐渐成熟。它不仅为机顶盒厂商提供一种选择，而且由于Linux的开放性和先进的结构，会对现有的实时操作系统构成巨大的威胁。
3．中间件
中间件是一种将应用程序与低层的操作系统、硬件细节隔离开来的软件环境，它通常由各种虚拟机来构成，如HTML虚拟机、JavaScript虚拟机、Java虚拟机、MHEG-5虚拟机等等。
一个完整的数字机顶盒由硬件平台和软件系统组成，可以将其分为4层，从底向上分别为：硬件、底层软件、中间件、应用软件。硬件提供机顶盒的硬件平台；底层软件提供操作系统内核以及各种硬件驱动程序；应用软件包括本机存储的应用和可下载的应用；中间件将应用软件与依赖于硬件的底层软件分隔开来，使应用不依赖于具体的硬件平台。
成熟的商用中间件产品有Opentv的EN2、Liberate的TVNavigatorforDTV、Enreach的EnreachTVforDTV、Canel+的Mediahighway和Intellibyte的IBEPG、IBSIManager、IBBrowser等。这些产品在市场上都占有一席之地，但彼此并不兼容。
目前，标准组织已经认识到这个事实，并且开始着手建立公开的中间件标准。DVB提出了基于Java虚拟机的中间件标准DVB-MHP（多媒体家庭平台）；ATSC成立T3/S17技术专家小组委员会来为机顶盒定义软件环境，该软件环境称为DTV应用软件环境（DASE）。ATVEF（先进电视发展论坛）也创建了一种称为AdvancedTelevisionEnhancementForumSpecificationforInteractiveTelevision的规范。
4．加解扰技术
加解扰技术用于对数字节目进行加密和解密。目前，国际上有两种标准：OpenCable定义的POD和DVB定义的SimulCrypt和MultiCrypt标准。OpenCable定义的POD是一个通过PCMCIA接口与机顶盒相连的模块，该模块除了解扰功能外，还要完成与前端的交互功能。DVB的MultiCrypt也是采用PCMCIA接口与机顶盒连接，但它只有解扰功能。DVB的SimulCrypt则只需要机顶盒具有ISO7816的SmartCard接口既可，但需要机顶盒具有硬件解扰引擎。下面简述DVB的有条件接入的基本原理。
有条件接入的基本原理如图4所示。节目在播出前，要经过加扰处理，加扰过程是将复用后的传送流（TransportStream）与一个伪随机加扰序列做模2加，而这个伪随机序列的生成由控制字发生器提供的控制字（ControlWord，简称CW）确定。有条件接入的核心实际上是控制字传输的控制。在MPEG传输流中，与控制字传输相关的有两个数据流：授权控制信息（ECMs）和授权管理信息（EMMs）。由业务密钥（SK）加密处理后的控制字在ECMs中传送，其中还包括节目来源、时间、内容分类和节目价格等节目信息。对控制字加密的业务密钥在授权管理信息中传送，并且业务密钥在传送前要经过用户个人分配密钥（PDK）的加密处理，EMMs中还包括地址、用户授权信息、如用户可以看的节目或时间段、用户付的收视费等。用户个人分配密钥（PDK）存放在用户的智能卡（SmartCard）中。
在用户端，机顶盒为了再生出解扰随机序列，必须获取相关的条件接收控制信息。首先，机顶盒根据PMT和CAT表中CA_descriptor，获得EMM和ECM的PID值。然后，从TS流中过滤出ECMs和EMMs，并送通过SmardCard接口送给SmartCard。SmardCard首先读取用户个人分配密钥（PDK），用PDK对EMM解密，取出SK，然后利用SK对ECM进行解密，取出CW，并将CW通过SmartCard接口送给解扰引擎，解扰引擎利用CW就可以将将已加扰的传输流进行解扰
5．电缆调制解调器
到目前为止，各种研究机构对电缆调制解调器进行了广泛的研究，这些研究成果最终形成了几个国际性组织定义的标准：IEEE定义的IEEE802.14协议、DAVIC定义的DAVIC协议和MCNS定义的DOCSIS协议。
在这些协议中，MCNS标准的目的最为简单和明确，就是在有线网络上透明地传输IP数据包，因此该协议对IP的支持最好；DAVIC的目的主要是给用户提供交互式的数字视音频服务，同时也兼顾提供数据传输，该协议对数字视频的支持是最好的；IEEE802.14的目的是建立一个基于HFC的城域网，并使该网络能支持各种业务，包括固定比特率CBR、可变比特率VBR以及有效比特率ABR服务，该目的使得它对ATM有很好的支持。
不同的目的使得各个标准间存在很大的差异，这些差异主要体现在各个标准定义的物理层、MAC层的帧格式和MAC协议。
IEEE802.14对ATM信元有很好地支持，并能通过ATM信元很好地支持OoS。在传输ATM信元方面，该协议与MCNS相比有较小的延迟和延迟抖动。但在支持IP方面，由于必须通过AAL5来支持，因而在传输IP分组的吞吐量方面比MCNS标准低，这一点对DAVIC标准同样适用。
在MAC层，MCNS标准的上行信道访问方式和碰撞解析算法比IEEE802.14和DAVIC都简单，使得用户端设备比较简单，再加上对IP有最好的支持，使MCNS标准在目前的市场上最为看好。但也正是因为其简单，在采用MCNS的CableModem进行话音和视频业务时还有一些缺陷，具体地说，在使用MCNS标准的CableModem支持IP电话和可视电话方面，还需要增加支持QoS的机制。但随着DOCSIS1.1的发布，该标准已逐步完善起来。
在对数字视频业务的支持上，DAVIC由于对数字电视广播的兼容和具有带外信道的优势，在数字机顶盒的标准中有重要影响。事实上，北美的OpenCable标准就是将MCNS与DAVIC有机地结合的产物，而欧洲的EuroBox和EuroModem实际上就是采用DAVIC标准。而最早开始制定的IEEE802.14协议，已渐渐地被市场抛弃。
