以往用万用表测光耦时，只分别检测判断发光二极管和受光三极管的好坏，对光耦的传输性能未进行判断。这里以光耦４Ｎ２５为例，介绍一种测量光耦传输特性的方法。
１． 判断发光二极管好坏与极性：用万用表Ｒ×１ｋ挡测量二极管的正、负向电阻，正向电阻一般为几千欧到几十千欧，反向电阻一般应为∞。测得电阻小的那次，红笔接的是二极管的负极。
２． 判断受光三极管的好坏与放大倍数：将万用表开关从电阻挡拨至三极管ｈＦＥ挡，使用ＮＰＮ型插座，将Ｅ孔连接④脚发射极，Ｃ孔连接⑤脚集电极，Ｂ孔连接⑥脚基极，显示值即为三极管的电流放大倍数。一般通用型光耦ｈＦＥ值为一百至几百，若显示值为零或溢出为∞，则表明三极管短路或开路，已损坏。

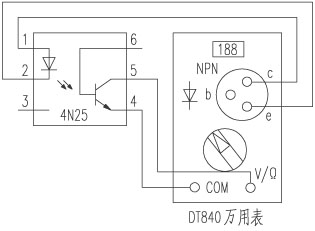

３． 光耦传输特性的测量：测试具体接线见下图，将数字万用表开关拨至二极管挡位，黑笔接发射极，红笔接集电极，⑥脚基极悬空。这时，表内基准电压２．８Ｖ经表内二极管挡的测量电路，加到三极管的ｃ、ｅ结之间。但由于输入二极管端无光电信号而不导通，液晶显示器显示溢出符号。当输入端②脚插入Ｅ孔，①脚插入Ｃ孔的ＮＰＮ插座时，表内基准电源２．８Ｖ经表内三极管ｈＦＥ挡的测量电路，使发光二极管发光，受光三极管因光照而导通，显示值由溢出符号瞬间变到１８８的示值。当断开①脚阳极与Ｃ孔的插接时，显示值瞬间从１８８示值又回到溢出符号。不同的光耦，传输特性与效率也不相同，可选择示值稍小、显示值稳定不跳动的光耦应用。
由于表内多使用９Ｖ叠层电池，故给输入端二极管加电的时间不能过长，以免降低电池的使用寿命及测量精度，可采用断续接触法测量。
