    为了保证人员和设备的安全，往往要求两处或多处同时操作才能发出主令信号，设备才能工作.要实现多信号控制，在线路中需要将启动按钮（或其他电器元的常开触点）串联。

    多条件起动电路只是在起动时要求各处达到安全要求设备才能工作，但运行中其他控制点发生了变化，设备不停止运行，这与多保护控制电路不一样。

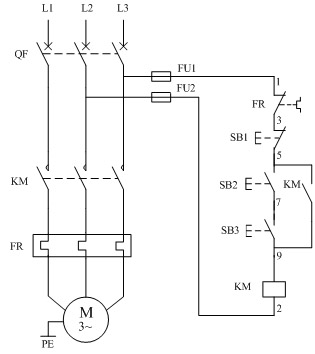

    工作过程： 这是以两个信号为例的多信号控制线路，启动时只有将SB2、SB3同时按下，交流接触器KM线圈才能通电吸合，主触点接通，电动机开始运行。而电动机需要停止时，可按下SB1，KM线圈失电，主触点断开，电动机停止运行。



常见故障：

1、SB2、SB3任何一个按钮都可以启动；

    分析处理：可能使将起动按纽SB2、SB3接成并联了，改成串联相接即可排除故障。

2、可以启动不能自锁；

    分析处理：

    一、接触器的辅助接点用错，接成常闭了，当接触器吸合时辅助常闭接点是断开的。

二、接触器的自锁线5，错接到7的位置，起动完成后SB2接点断开，无自锁电源。

3、不能停止：

    分析处理：接触器的自锁线5，错接到了SB1前的3号线位置，SB1不起作用，电源通过FR直接接自锁接点向接触器线圈送电，这是很危险的电动机不能停止，只有断开电源QF或熔断器FU1、FU2才能使电动停止。

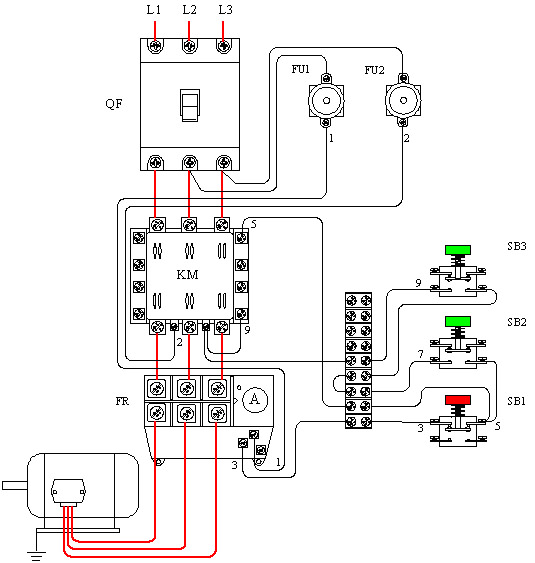

电动机多条件起动接线示意电路
