简单介绍485FO型RS232至RS485转换器：可将发送数据TD和接收数据RD转换成差分全双工RS485信号，使RS232信号传输距离大大加长，是远距离点到多点通信的最佳选择。需外接+5V电源，完全光电隔离；亦无需RTS信号控发，保证软件的广泛适应性。
485FO型RS232至RS485转换器的详细介绍485FO型RS232至RS485转换器：
一、简介
485FO接口转换器是RS232至RS485转换器，可将发送数据TD和接收数据RD转换成差分全双工RS485信号，使RS232信号传输距离大大加长，是远距离点到多点通信的最佳选择。需外接+5V电源，完全光电隔离；亦无需RTS信号控发，保证软件的广泛适应性。
二、主要特性
u 外接+5V电源，完全光电隔离。
u 全双工、半双工通用。全双工工作时，可作RS422应用。
u 接收发送自动转换，无需RTS控制，软件兼容广泛。
u 内置600w抗雷击保护和±15KV静电防护。
u 自动休眠技术（shutdown），延长产品寿命。
u 智能负载技术，可传输1200m（1200bps）以上。
u 高速转换技术，确保传输DC－115.2kbps。
三、性能参数
接口兼容EIA/TIA的RS232标准和RS485标准全双工或半双工通信，透明接口
传输速率：DC－115.2kbps
传输距离：1200 m（1200bps）以上
尺寸：66mm×33mm×17mm
使用环境：-25℃－70℃，相对湿度为5%－95%

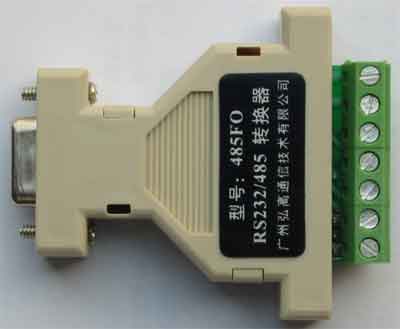

四、转换器外形图

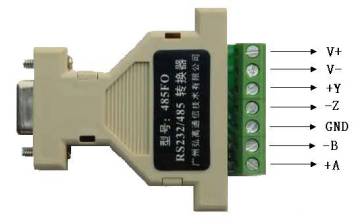

五、连接接头和接线定义
485FO接口转换器使用DB9孔型与RS232口相连，其中7与8，1、4与6引脚已内部短接，另一端为RS422接线端子，分别是：地、＋A、－B、 +Y、 —Z 、V+、V-。
六、安装与连接
485FO接口转换器可直接插入DB9针型RS232C口，并锁紧螺钉，它可以与其它RS485设备构成点到点、点到多点通信网，全双工(跳线2和3短接，跳线在端子背面)接线原则是：“发”接对方的“收”，“收”接对方的“发”，“＋A”接对方“＋Y”，“－B”接对方“－Z”，“地”接“地”。跳线1和2短接时为半双工状态，接线原则是：“＋A”接“＋A”，“－B”接“－B”。
V+接+5V、V-接电源地。注意为+5V稳压电源。

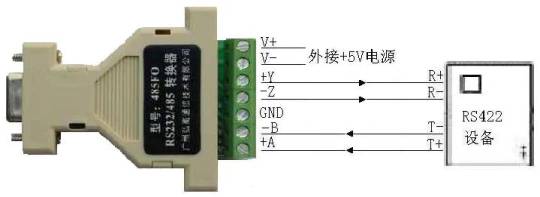

1、RS232设备通过485FO接口转换器与RS422设备间全双工通信连接

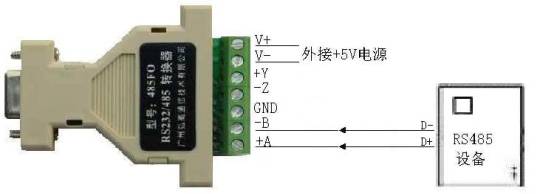

2、RS232设备通过485FO接口转换器与RS485(二线半双工)设备连接
七、故障及排除
1、 数据通信失败
a、 检查RS232接口连线是否正确。
b、 RS485接口连线是否正确，是否接地，＋A与－B是否接反，连接线有无短路、断路等。
c、 RS232接口是否标准，TD、DTR、RTS电平是否在±5V之间。
2、 数据误码丢失
a、 检查通信数据格式、速率是否一致。
b、 距离是否过长，节点是否过多，速率是否过高。
c、 连线网络上是否存在强干扰。
