有线电视方法其外壳带电描述:我们这里上次故障出现一个怪现象:从光接出来,一路串接3级放大器,倒数第二级放大器工作正常,且信号稳定,最后一级放大器如果不接上,测量进口电缆信号和电压都正常,但是把放大器一接上,再测进口电压,只有5V-10V之间,放大器不工作,而且放大器外壳带电,手不能触碰,有麻手的感觉,需带手套才能接触。请问大家这是什么故障,怎么解除?
有线电视放大器外壳带解决方法:放大器供电回路中,来回各有一条:来——电缆芯线,回——电缆外导体(或者加上:钢绞线、接地线)。
问题中的放大器外壳带电故障,是由于电源只接通来路、没有接通回路造成的。也就是电缆的外导体没有接通,最大的可能是接头没做好。
如果钢绞线全线贯通参与导电;如果供电器外壳接了地线、放大器接地线也参与导电,即使电缆的外导体没接通,也不至于出现楼主所说的情况。
最罕见的原因是,旋在放大器外壳的3/8转F头螺纹进水氧化、变成成白色的氧化铝粉末,使接头和放大器壳体之间绝缘,造成电缆外导体不能参与回电。

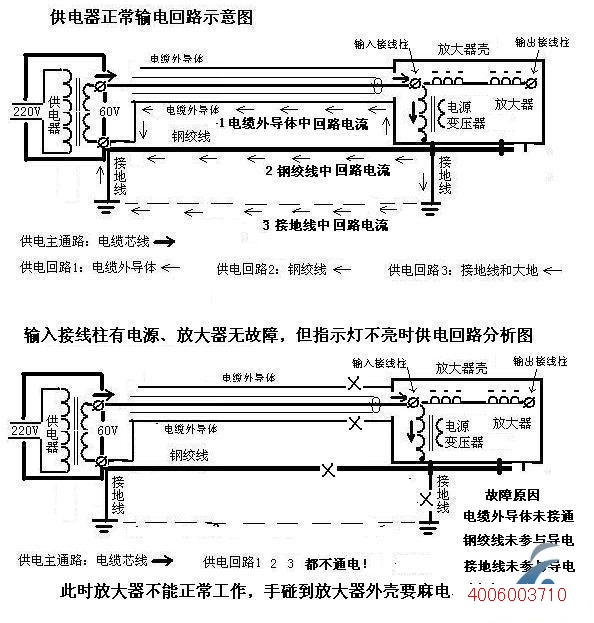

下面是带电的原理图:
