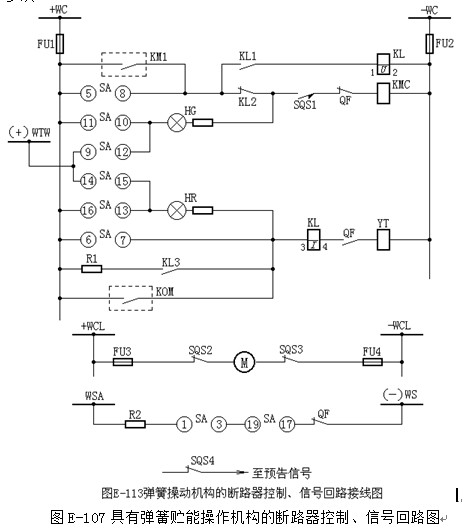

答：图E-113为SW4-110型断路器配弹簧操作机构的断路器控制、信号回路，在其合闸线圈中串有弹簧已贮能闭锁触点SQS1只有弹簧贮能后，才能合闸；当设有自动重合闸，如重合于永久性故障时，弹簧来不及贮能（需9S），故不能第二次重合。为可靠起见，仍加了“防跳”回路。
当KAC由跳闸位置继电器的KQT启动时，KQT线圈的一端应接至SQS与QF之间。如按以往接线，接于SQS之前，当KAC动作，重合于永久性故障后，此时弹簧贮能释放，SQS打开，KQT失电，断开KAC的启动回路，重合闸继电器中的电容又重新充电足够时，待弹簧重新贮能后，SQS闭合，KQT线圈带电，KAC启动，又进行一次重合闸。此种情况，如不及时断开控制开关，还会反复进行多次。

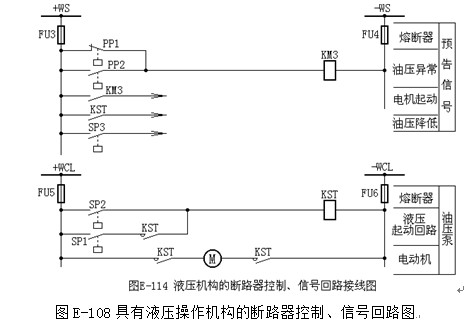

6、据图E-108具有液压操作机构的断路器控制、信号回路图说明各元件的名称，动作过程。
答：液压机构的工作压力，各厂家有一定差异，以北京开关厂出品CY3型为例，在20℃时，额定贮气筒压力为11.7±0.98MPa，额定压力17.65MPa，当温度变化1℃时，预充压力变化0.045 MPa。

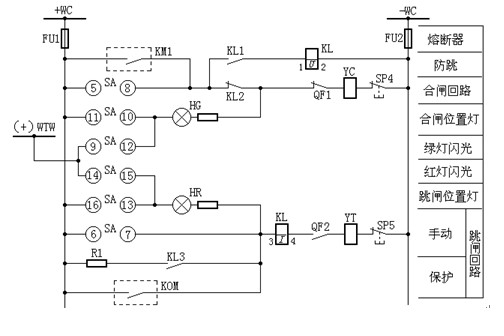

图E-114中，当液压低于14.72 MPa，合闸回路中的压力触点SP4断开，不允许合闸；当液压低于13.73 MPa，跳闸回路中的压力触点SP5断开，不允许跳闸，如电网运行允许，也可用这个触点启动中间继电器后，作用于跳闸。
当压力低于15.72 MPa，3SP3触点闭合，发出油压降低信号；当液压低于16.72 MPa时，触点SP1、SP2闭合，启动油泵打压，当油压上升到18.63 MPa时，SP1、SP2均断开，油泵停止打压。当压力低于9.8MPa或高于24.5，MPa时，由压力表的触点PP1、PP2启动KM3发出压力异常信号，还可以利用KM3常闭触点闭锁油泵电动机启动接触器的启动回路（图中未示出），防止当油压降到零时，启动油泵可能造成断路器的慢分事故。

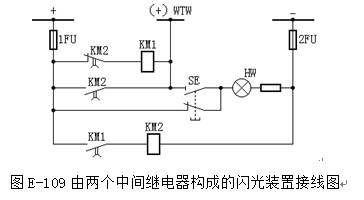

7、根据图E-109由两个中间继电器构成的闪光装置接线图，说明动作过程。
答：由两个中间继电器构成的闪光装置的原理接线见图E-109图所示。当某一断路器的位置与其控制开关不对应时，闪光母线（+）WTW经“不对应”回路，信号灯（HR或HG）及操作线圈（YT或YC）与负电源接通，KM1启动，KM1常开触点闭合，KM2相继启动，其常开触点将KM1线圈短接，并使闪光母线直接与正常电源沟通，信号灯（HR或HG）全亮；当KM1触点延时断开后，KM2失磁，其常开触点断开，常闭触点闭合，KM1再次启动，闪光母线（+）WTW经KM1线圈与正电源接通，“不对应”回路中的信号灯呈半亮，重复上述过程，便发出连续的闪光信号。KM1及KM2带延时复位，是为了使闪光变得更加明显。
图中，试验按钮SE的信号灯HW用于模拟试验。当揿下SE时，闪光母线（+）WTW经信号灯HW与负电源接通，于是闪光装置便按上述顺序动作，使试验灯HW发出闪光信号。HW经按钮的常闭触点接在正、负电源之间，因而兼作闪光装置熔断器的监视灯。
8、根据图E-110说明闪光装置接线的构成及动作过程。 答：图E-110中，由KM、R、C组成闪光继电器。按下按钮SE时，它相当于一个不对应回路，闪光母线与负电源接通，闪光继电器KTW的线圈回路接通 ，电容器C经附加电阻R和“不对应”回路中的信号灯充电，于是加在KM两端的电压不断升高，当达到其动作电压时，KM动作，其常开触点KM.2闭合，闪光母线（+）WTW与正电源直接接通，信号灯全亮。同时其常闭触点KM.1断开它的线圈回路，电容C 便放电，放电后，电容C 的端电压逐渐降低，待降至KM的返回电压时，KM复归，KM.2断开，KM.1闭合，闪光母线经KM、KM.1与正电源接通，信号灯呈半亮。重复上述过程，便发出连续闪光。
