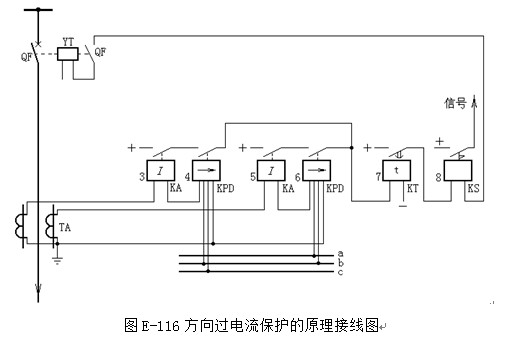

答：方向过流的保护原理接线如图E-116所示，电流继电器3、5是启动元件，功率方向继电器4、6是方向元件，采用90°接线（UbcIA及UabIc）。各相电流继电器的触点和对应功率方向继电器触点串联，以达到按相启动的作用。时间继电器7是使保护装置获得必要的动作时限，其触点闭合，经信号继电器8发出跳闸脉冲，使断路器QF跳闸。
方向过电流保护，由于加装了功率方向继电器，因此线路发生短路时，虽然电流继电器都可能动作，但只有流入功率方向继电器的电流与功率方向继电器规定的方向一致时（当规定指向线路时，即一次电流从母线流向线路时），功率方向继电器才动作，从而使断路器跳闸。而当流入功率方向继电器的电流与功率方向继电器规定的方向相反时（即一次电流从线路流向母线时），功率方向继电器不动作，将方向过电流保护闭锁，保证了方向过电流保护的选择性。
在正常运行时，负荷电流的方向也可能符合功率方向继电器的动作方向，其触点闭合，但此时电流继电器未动作，所以整套方向过电流保护仍被闭锁不动作。
方向过电流保护的动作时限，是将动作方向一致的保护，按逆向阶梯原则进行整定的。
13、根据图E-117说明输电线路三段式电流保护的构成及动作过程。

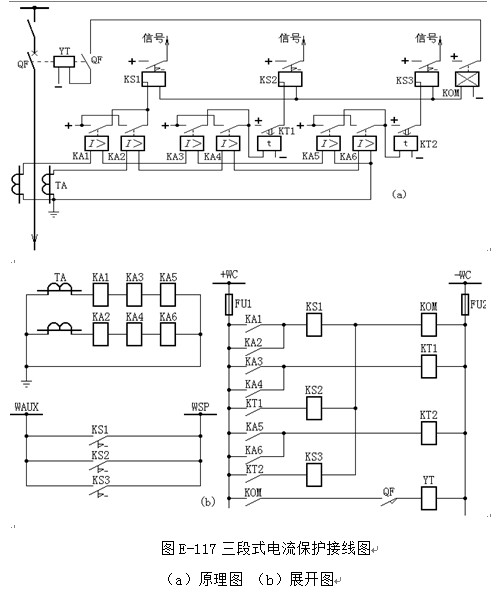

答：线路三段式电流保护的原理接线图及展开图如图E-117所示。其中KA1、KA2、KS1构成第Ⅰ段瞬时电流速断；KA3、KA4、KT1、KS2构成第Ⅱ段限时电流速断；KA5、KA6、KT2、KS3构成第Ⅲ段定时限过电流。三段保护均作用于一个公共的出口中间继电器KOM，任何一段保护动作均启动KOM，使断路器跳闸，同时相应段的信号继电器动作掉牌，值班人员便可从其掉牌指示判断是哪套保护动作，进而对故障的大概范围作出判断。
14、根据图E-118说明线路三段式零序电流保护的构成及动作过程。

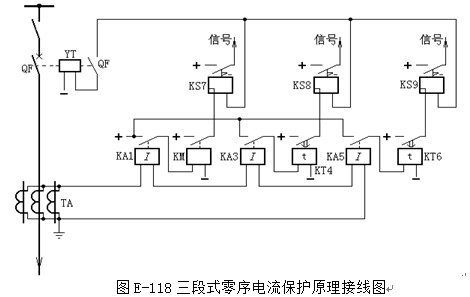

答：三段式零序电流保护的原理接线如图E-118，在被保护线路的三相上分别装设型号和变比完全相同的电流互感器，将它们的二次绕组互相并联，然后接至电流继电器的线圈。当正常运行和发生相间故障时，电网中没有零序电流，故IR=0，继电器不动作，只有发生接地故障时，才出现零序电流，如其值超过整定值，继电器就动作。
实际工作中，由于三只电流互感器的励磁特性不一致，当发生相间故障时，会造成较大的不平衡电流。为了使保护装置在这种情况下不误动作，通常将保护的动作电流按躲过最大不平衡电流来整定。
与相间短路的电流保护相同，零序电流保护也采用阶段式保护，通常采用三段式。目前的“四统一”保护屏则采用四段式。图E-118为三段式零序电流保护的原理接线图。瞬时零序电流速断（零序Ⅰ段有，由KA1、KM和KS7构成），一般取保护线路末端接地短路时，流过保护装置3倍最大零序电流3Iom的1.3倍，保护范围不小于线路全长的15%~25%。
零序Ⅱ段（由KA3、KT4和KS8构成）的整定电流，一般取下一级线路的零序Ⅰ段整定电流的1.2倍，时限0.5s，保证在本线末端单相接地时，可靠动作。
零序Ⅲ段（由KA5、KT6和KS9构成）的整定电流可取零序Ⅱ（或Ⅲ）段整定的1.2倍，或大于三相短路的最大不平衡电流，其灵敏性要求下一级末端故障时，能可靠动作。
