安装位置:
电源防雷器必须安装于根据分区防雷理论要求的分区交接处.B级SPD安装在线缆进入建筑物的入口处,例如安装在电路的主配电屏上,C级SPD安装在分路配电屏上,做为基本保护的补充.D级SPD(精细保护级),需要尽可能的靠近被保护设备端进行安装.
具体安装要求是在空气开关掣出线端(负载侧)并联连接,最理想位置是靠贴空气开关掣左右任何一边,避免电源防雷器下方有其它设备装置(除接地汇流排外). 电源线的连接要求火线和零线与防雷器之间的连接线<45cm长,而根据UDE 0100第430部分规定连接线截面积和空气开关掣(或保险丝)必须匹配使用.请参考TT
防雷分区理论是依据DIN VDE0185,103部分和IEC61312-1要求.
选型原则
考虑到电源负荷电流容量较大,为了安全起见及使用和维护方便,数据通信电源系统的多级防雷,原则上均选用并联型电源避雷器.
电源避雷器的保护模式有共模和差模两方式.共模保护指相线-地线(L-PE)、零线-地线(N-PE)间的保护；差模保护指相线-零线(L-N)、相线-相线(L-L)间的保护.对于低压侧第二、三、四级保护,除选择共模的保护方式外,还应尽量选择包括差模在内的保护.
残压特性是电源避雷器的最重要特性,残压越低,保护效果就越好.但考虑到我国电网电压普遍不稳定、波动范围大的实际情况,在尽量选择残压较低的电源避雷器的同时.还必须考虑避雷器有足够高的最大连续工作电压.如果最大连续工作电压偏低,则易造成避雷器自毁.
电源系统低压侧有一、二、三级不同的保护级别,应根据保护级别的不同,选作合适标称放电电流(额定通流容量)和电压保护水平的电源避雷器,并保证避雷器有足够的耐雷电冲击能力.原则上,每一级的交流电源之间连接导线超过25m以上,都应做该级相应的保护.
电源低压侧保护用的电源避雷器,应该选择有失效警告指示、并能提供遥测端口功能的电源避雷器,以方便监控、管理和日后维护.
电源避雷器必须具有阻燃功能,在失效、或自毁时不能起火.
电源避雷器必须具有失效分离装置,在失效时,能自动与电源系统断开,而不影响通信电源系统的正常供电.
电源避雷器的连接端子,必须至少能适应25mm2的导线连接.安避避雷器时的引线应采用截面积不小于25mm2的多股铜导线,建议使用 25mm2的多股铜导线,并尽可能短(引线长度不宜超过1.0m).当引线长度超过1.0m时,应加大引线的截面积;引线应紧凑并排或绑扎布放.
电气连接:

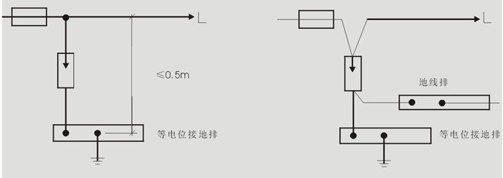

SPD的连接线必须保持尽可能的短,以避免导线的阻抗和感抗产生附加的残压降.如果现场无法满足连接线的长度要求(小于0.5m),则防雷器的连接方式必须使用V型方式连接(如上图所示),同时,必须使防雷器的输入线和输出线尽可能的保持较远距离的布放.
已保护的线路和未保护的电路(包括接地线),绝对不可以近距离平行布放,他们的布放必须有一定空间距离或通过屏蔽装置进行隔离,以防止从未保护的线路向已保护的线路感应雷电浪涌电压.
SPD连接线的截面积和配电系统的相线(L1,L2,L3)和零线(N)的截面积相同.
零线连接:
当有零线连接时,它可以分流相当可观的雷电流,零线连接线的截面积应不小于16mm2,当然在主配电屏上的连接,才适用该要求.
当在一些用电量较小的环境中,零线的连接导体截面积可以相应选择较小(主要与电路上的保险丝或断路器的额定电流有关).
接地连接:
电源防雷器接地线截面积的选择可依据VDE0100,540表9中的方法进行,应用公式为SPD接地线截面积是等电位连接排主接地线的一半.

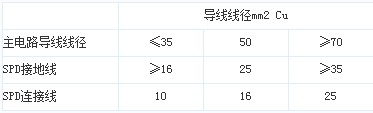

或者依据下表进行导线截面积的选择:
SPD连接线和接地线线位的选择
接地和等电位连接
SPD的接地线应使用不小于25~35mm2的多股铜导线,并尽可能就近与交流保护地汇流排、或总汇流排、接地网直接可靠连接.
在TN系统上,PEN/PE导线必须和主接地排可靠连接,电力系统提供的PEN导线是不可以作为防雷保护的单一接地(依据VDEW的TAB条件要求).
如果系统存在雷击保护等电位连接系统,电涌保护器的接地线最终也必须和该等电位连接系统可靠的电气连接.
每一个局部的等电位排(例如:电路中的PE排)都必须和主等电位连接排可靠电气连接,连接线径必须满足接地线的最小截面要求.
日常检查和维护
如果SPD的元器件包含有亚敏电阻时,必须有工作状态指示,用于SPD的老化指示,保护器的状态指示需要进行日常检查,特别是在雷雨季节之后,如果指示器从绿色变成红色,则保护模块必须尽快被更换.
AX和AM系列 中的放电间隙型SPD在设计上已考虑高能量和机械压力的因素,因为在频繁的雷击放电中,保护器的内部器件会发生变化,这样就会影响到保护器的保护特性.一般的,对放电间隙型SPD需要在2-4年或在直接雷击发生后进行检测依据VDE100-610的要求,对放电间隙型SPD绝缘电阻值必须进行检测,在直流(DC)500V测量电压下,绝缘电阻值必须大于500K欧姆,安迅品牌的气体放电间隙采用模块化设计,对检测和维护特别方便,因为可以在不断电的情况下,将防雷模块从底座中拔出进行检测.
详细的安装指引参见随产品的技术说明.
进一步安装指示
如果电源防雷器安装在RCD(漏电保护开关)后面(应尽量避免这种情况),在脉冲电流泄放时,所选用的RCD应保证不会动作脱扣.
