笔记本接口解析

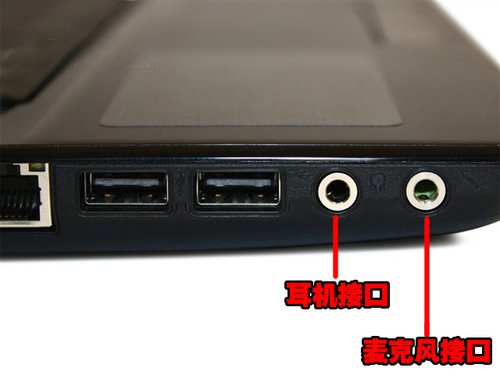

所有的笔记本都会配备耳机、麦克风接口，这两个接口是笔记本主要的音频输入、输出接口。所有笔记本的耳机、麦克风接口外观都是一样的，只是设计不尽相同，大部分笔记本的耳机和麦克风接口是分开的，这样更方便用户的应用而且符合外接耳机的双插头设计，不过少部分笔记本采用的是耳机、麦克风两用接口，显得更简洁。为了区分耳机和麦克风接口，一般在其旁边标有耳机和麦克风的图标，有些笔记本则更直观的将两个接口设计成不同的颜色，红色为麦克风接口，绿色为耳机接口。

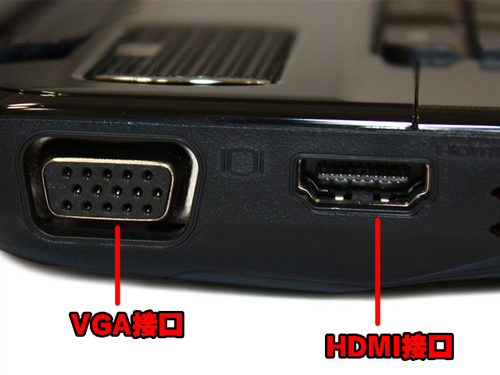

5、VGA接口

VGA接口就是显卡上输出模拟信号的接口，也叫D-Sub接口，其实就是显示转移的接口，比如连接投影仪、连接电视等等。从外观上讲，VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。其中，除了2跟NC（NotConnect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。







6、HDMI接口

HDMI的英文全称是“HighDefinitionMultimedia”，中文的意思是高清晰度多媒体接口。它的作用是同时传送影音信号，并由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVDAudio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

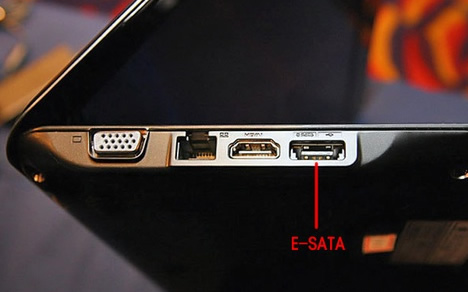

E-SATA接口的全称是ExternalSerialATA(外部串行ATA)，它是SATA接口的外部扩展规范。其优点在于支持热插拔，传输速度快，执行效率高。E-SATA的理论传输速度可达到1.5Gbps或3Gbps，远远高于USB2.0的480Mbps。在实际测试中，从电脑中复制一个1.36GB大小的文件到采用不同接口的外置存储设备中，E-SATA接口的设备所耗费的时间远低于USB2.0，速度快了近一倍。目前市场中已经有许多具备E-SATA接口的移动硬盘，通过笔记本提供的E-SATA接口，来实现大容量数据的快速传输、移动。

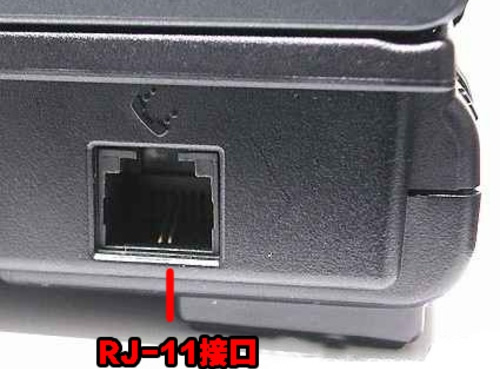

8、RJ-11接口


RJ-11接口和RJ-45接口很类似，但只有4根针脚（RJ-45为8根），所以RJ-11接口比RJ-45接口略窄一些。RJ11代表的是Modem接口，一般连接电话线，用来拔号上网，或是发传真。不过，自从宽带普及以来，这个接口的使用率就一直在下降，基本上这个接口都要退出历史的舞台了。
