万用表是一种多功能、多量程的电参量测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。VC9801+型数字万用表精度为±0.5%。

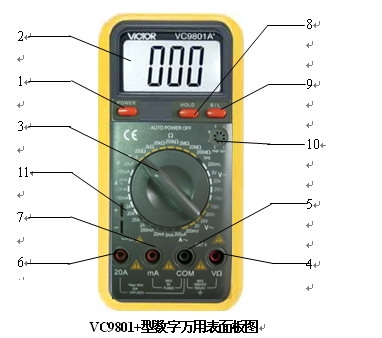

1. 电源开关(POWER)
按下为开启状态。
2.液晶显示屏
显示仪表测量的数值。
3.量程选择开关
其中直流电压量程范围为200mV~1000V;交流电压量程范围为200mV~700V;直流电流量程范围为200uA~20A;交流电流量程范围为200uA~20A;电阻量程范围为200Ω~200MΩ;电容量程范围为20uF
4.电压/电阻(V/Ω)测试端
电压或电阻测试时,红表笔位置。
5.公共地(COM)
公共地即黑表笔位置。
6.电流测试端(mA)
测试电流时红表笔位置。
7.20A电流测试端(20A)
测试>20A电流时,红表笔位置。
8.保持开关(HOLD)
按下此开关,仪表当前所测数值被保持,显示屏上出现 ,符号,再次按下, 符号消失,退出保持状态。
9.背景光按钮(H/L)
按下背景灯亮。
10.三极管参数hFE测试端
将三级管按照NPN或PNP管型提示插入,配合量程hFE测试三极管参数。
11.电容测试端
将电容按照提示插入,配合量程C测试电容器容量。
使用说明:
1.使用前,应掌握被测量的种类及大小,选择合适的量程,测试表笔的位置。
2.将电源开关置于ON位置。
3.如果无法预先估计被测电量的大小,原则上应先将量程放置最高量程挡测量一次,再视情况逐一减小量程。
4.若显示始终为最高位显示数字“1”, 其它位均消失,则说明该量程不满足被称量的量程,此时应选择更高的量程。
5.交直流电压的测量:根据被测量的电压种类(交、直流)选择合适量程,红表笔插入V/Ω孔,黑表笔插入COM孔,并将表笔与被测线路并联,读数即显示。测量直流量时,数字万用表能自动显示极性。
6.交直流电流的测量:根据被测量的电压种类(交、直流)选择合适量程,红表笔插入mA孔(<20A时)或20A孔(>20A时),黑表笔插入COM孔,并将万用表串联在被测电路中即可。测量直流量时,数字万用表能自动显示极性。
7.电阻的测量:将量程开关拨至Ω的合适量程,被测电阻的值应仅低于该选择量程,红表笔插入V/Ω孔,黑表笔插入COM孔,电阻值直接读数(包括其单位)。在电阻量程档位时,红表笔为内部电池的正极,黑表笔为负极,这与指针式万用表正好相反。因此,在利用电阻档测量晶体管、电解电容器等有极性的元器件时,必须注意表笔的极性。
注意事项
1.测量完毕,应将量程开关拨到最高电压挡,并关闭电源。
2.如果用小量程去测量大电压,则会有烧表的危险。如果无法预先估计被测电量的大小,原则上应先将量程放置最高量程挡测量一次,再视情况逐一减小量程,尽量使被测值接近于量程。
3.禁止在测量高电压(220V以上)或大电流(0.5A以上)时换量程,以防止产生电弧,烧毁开关触点。
4.在测电流、电压时,不能带电换量程。
5.测电阻时,不能带电测量。因为测量电阻时,万用表由内部电池供电,如果带电测量则相当于接入一个额外的电源,可能损坏表头。
6.使用完毕,应使转换开关放置在交流电压最大挡位上。然后关闭电源开关、背景灯开关。
